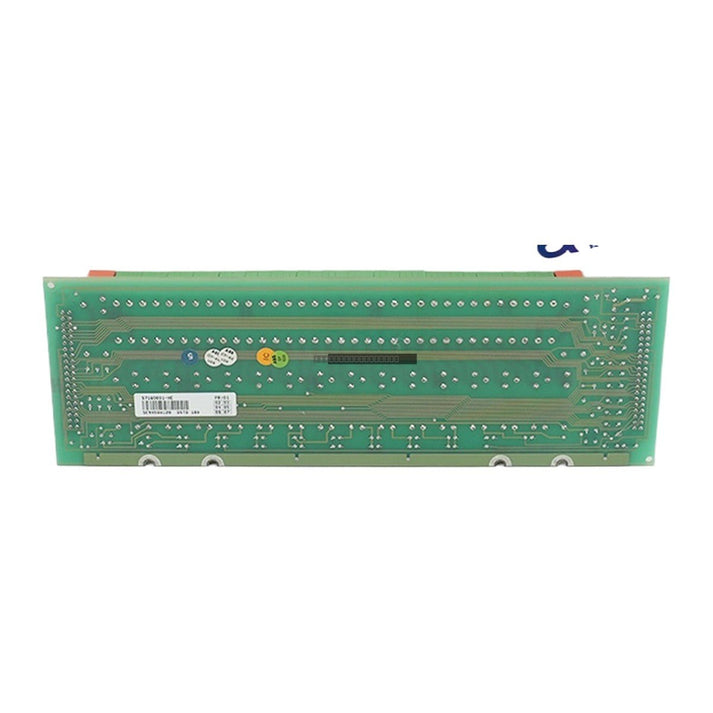

ABB DSTD180 57160001-HE Advant S100 I/O Connection Unit

ABB DSTD180 57160001-HE Advant S100 I/O Connection Unit

The ABB DSTD180 (57160001-HE) is a dedicated connection unit designed for use within the Advant S100 I/O system. This U-connection board serves as a critical interface component, facilitating reliable signal...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: DSTD180 57160001-HE
Proveedora: ABB
tipo: I/O Connection Unit
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The ABB DSTD180 (57160001-HE) is a dedicated connection unit designed for use within the Advant S100 I/O system. This U-connection board serves as a critical interface component, facilitating reliable signal distribution and field wiring termination for industrial automation applications.

Features

  • Designed for seamless integration with ABB Advant S100 I/O architecture.
  • Equipped with a 46-count mixed connector configuration for high-density signal handling.
  • Robust design suitable for demanding industrial environments.
  • Integrated fuse protection using standard 5 x 20 mm glass fuses for channel safety.
  • Supports both DC and AC switching voltages to accommodate diverse field devices.

Technical Specifications

Product Model DSTD180 57160001-HE
Manufacturer ABB
Max. Switching Voltage 110 V DC / 120 V AC per channel
Max. Current per Channel 2 A
Total Unit Current 8 A continuous
Protection 5 x 20 mm glass fuses
Isolation 500 V DC channel-to-bus
Operating Temperature 0 to +55 degC
Storage Temperature -40 to +85 degC
Relative Humidity 5 to 95 % RH (non-condensing)

Installation Guidelines

  • Ensure the system is powered down before installing or removing the connection unit from the rack.
  • Verify that all field wiring is properly secured to the 46-count connectors to prevent intermittent signal loss.
  • Maintain adequate ventilation within the cabinet to ensure the unit operates within the specified 0 to +55 degC range.
  • Follow standard ESD (Electrostatic Discharge) precautions when handling the PCB to prevent component damage.
  • Ensure that the fuse ratings match the application requirements to maintain effective circuit protection.

FAQ

What is the primary function of the DSTD180?

The DSTD180 acts as a connection unit for the Advant S100 I/O system, providing the necessary physical interface and signal routing between field devices and the I/O modules.

Are the fuses included with the unit?

The unit is designed to utilize standard 5 x 20 mm glass fuses. Please verify your specific application requirements for fuse amperage when commissioning the hardware.
