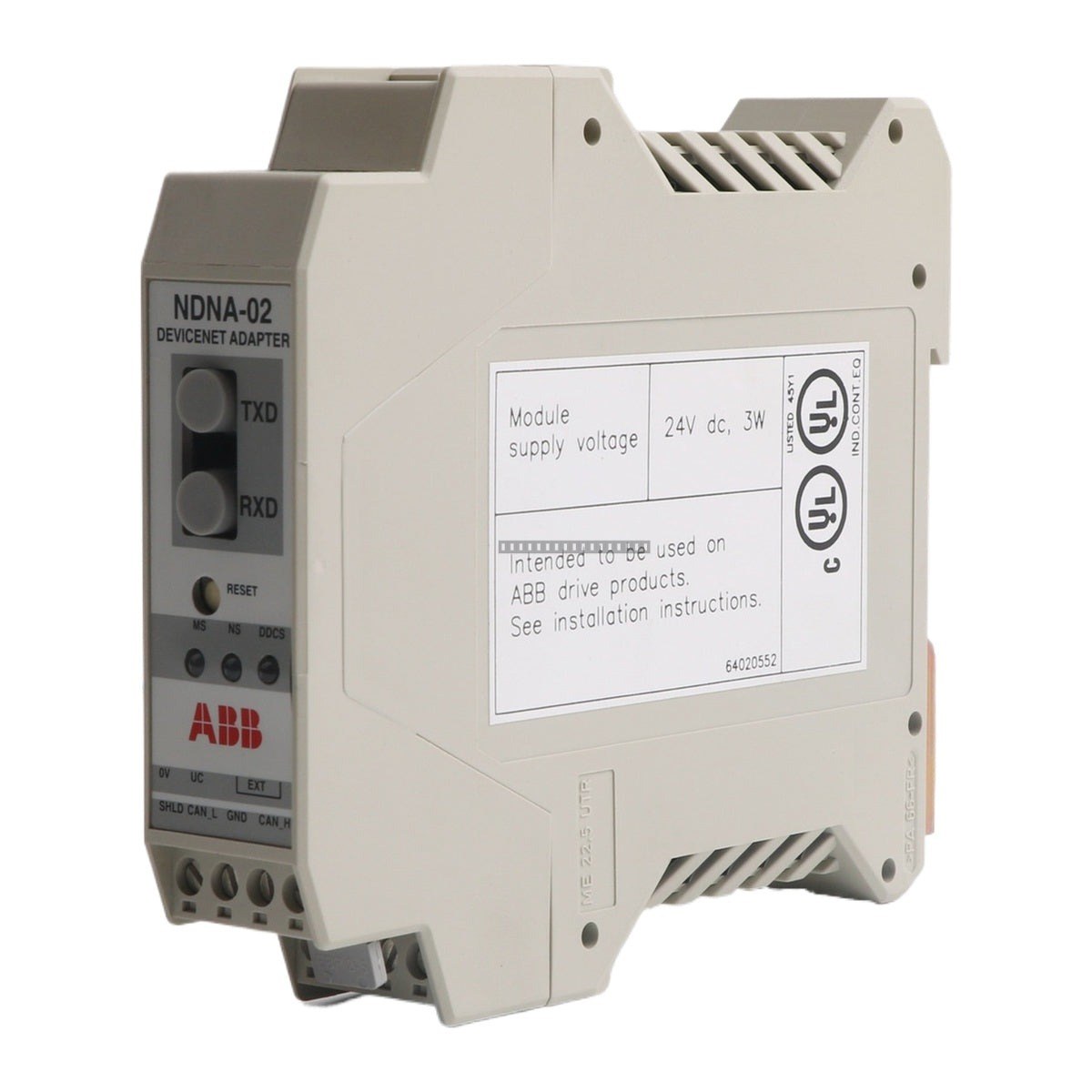

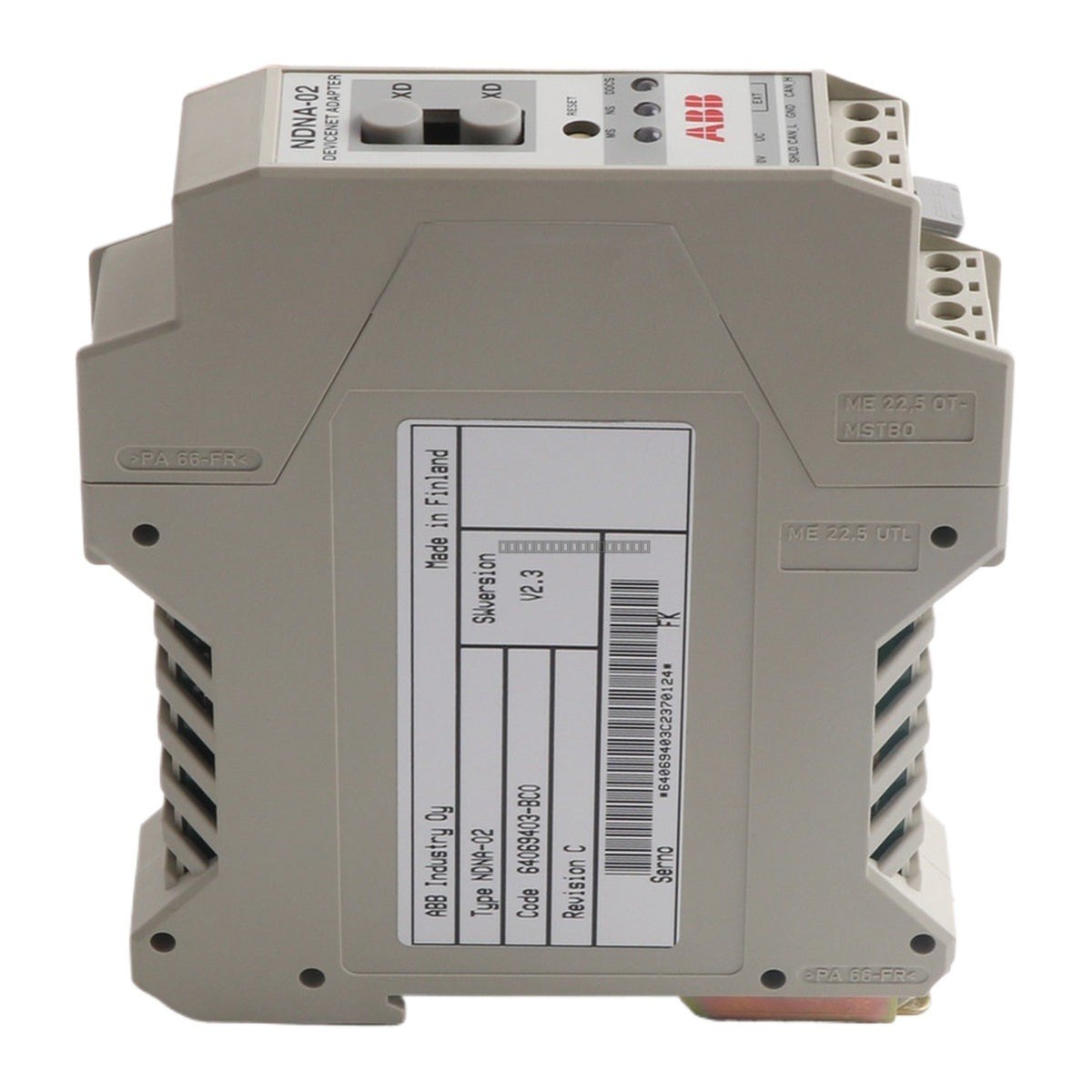

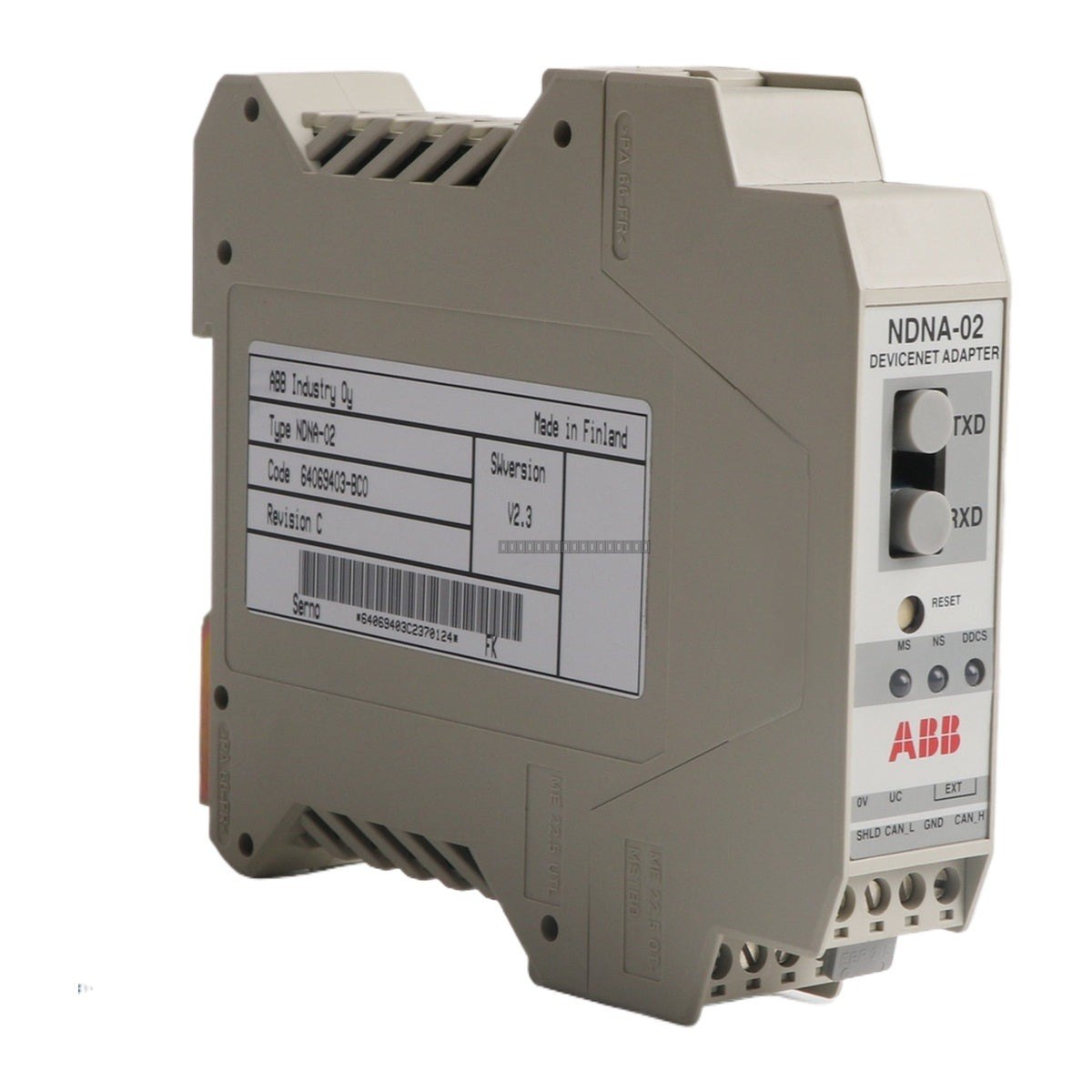

ABB NDNA-02 DeviceNet Adapter Module

ABB NDNA-02 DeviceNet Adapter Module

Description

The ABB NDNA-02 is a fieldbus adapter module designed to provide seamless connectivity between ABB drives and a DeviceNet industrial network. This module facilitates high-speed communication, allowing for the integration...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: NDNA-02
Proveedora: ABB
tipo: Fieldbus Adapter
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The ABB NDNA-02 is a fieldbus adapter module designed to provide seamless connectivity between ABB drives and a DeviceNet industrial network. This module facilitates high-speed communication, allowing for the integration of drive parameters, control signals, and status monitoring into a centralized DeviceNet control architecture. As a dedicated communication interface, it enables efficient data exchange between the drive and the PLC or master controller.

Features

  • Provides DeviceNet fieldbus connectivity for ABB drive systems.
  • Supports standard DeviceNet protocol communication for industrial automation.
  • Compact design for integration within the drive control section.
  • Reliable data transfer for drive control, monitoring, and parameter configuration.
  • Operating voltage: 24VDC.
  • Power consumption: 3W.

Technical Specifications

Model NDNA-02
Order Code 3ADT220104R0005
Spare Model NDNA-02-KIT (3AUA489002B5047)
Protocol DeviceNet
Supply Voltage 24VDC
Power Consumption 3W
Manufacturer ABB

Installation Guidelines

  • Ensure the drive is completely powered down and the DC bus capacitors have discharged before installing or removing the NDNA-02 module.
  • Handle the module using proper ESD (Electrostatic Discharge) precautions to prevent damage to internal electronic components.
  • Insert the module into the designated option slot on the drive control board, ensuring proper alignment with the connector pins.
  • Secure the module using the provided mounting hardware to ensure vibration resistance and proper grounding.
  • Use shielded twisted-pair cable for the DeviceNet network connection to minimize EMI interference.
  • Verify that the network termination resistors are correctly installed at both ends of the DeviceNet trunk line.

FAQ

Is the NDNA-02 module still in production?

No, the NDNA-02 has been discontinued by the manufacturer. Please refer to the NDNA-02-KIT (3AUA489002B5047) for replacement or spare part requirements.

What is the primary function of this module?

The NDNA-02 acts as a communication gateway, allowing an ABB drive to function as a slave device on a DeviceNet network, enabling remote control and monitoring via the fieldbus.
