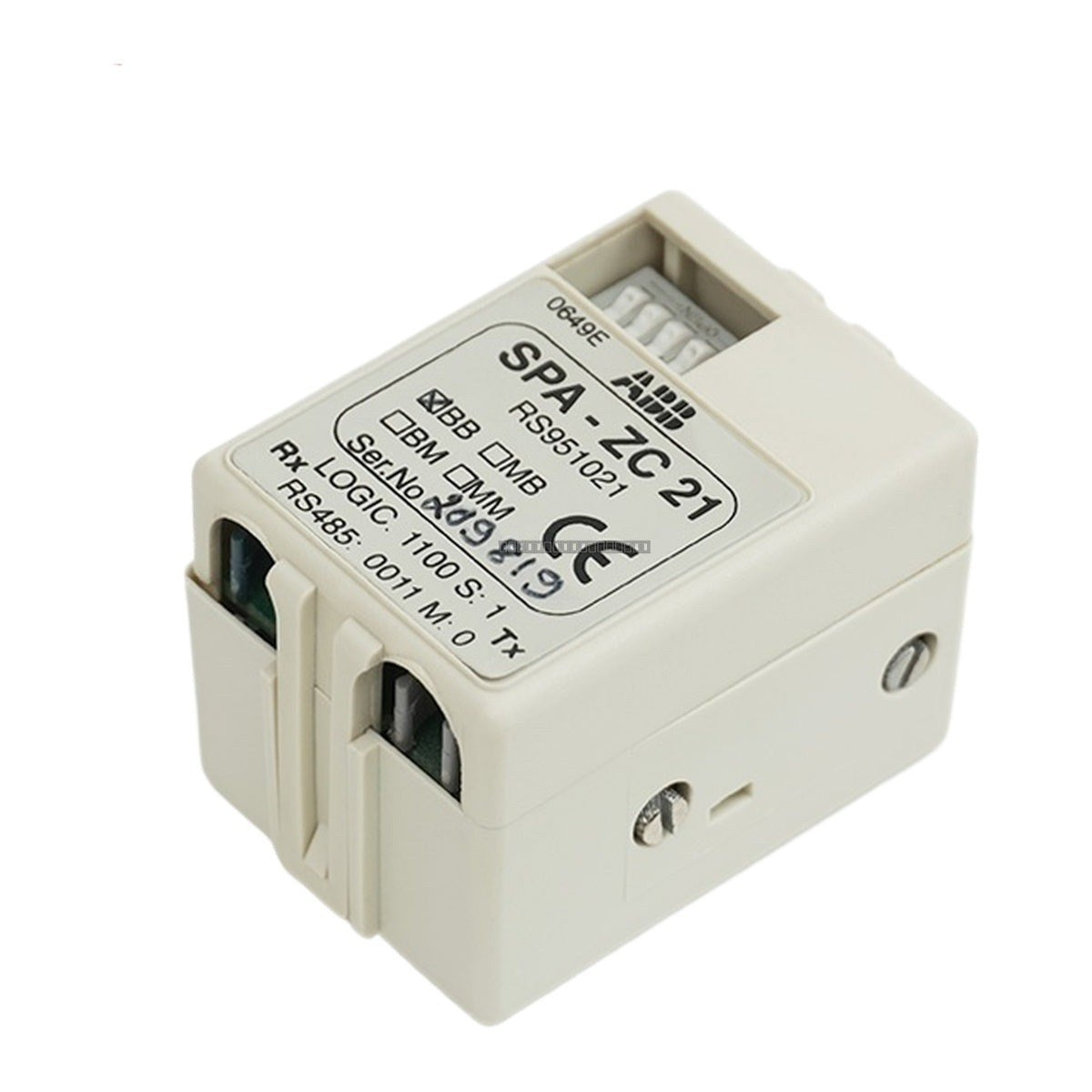

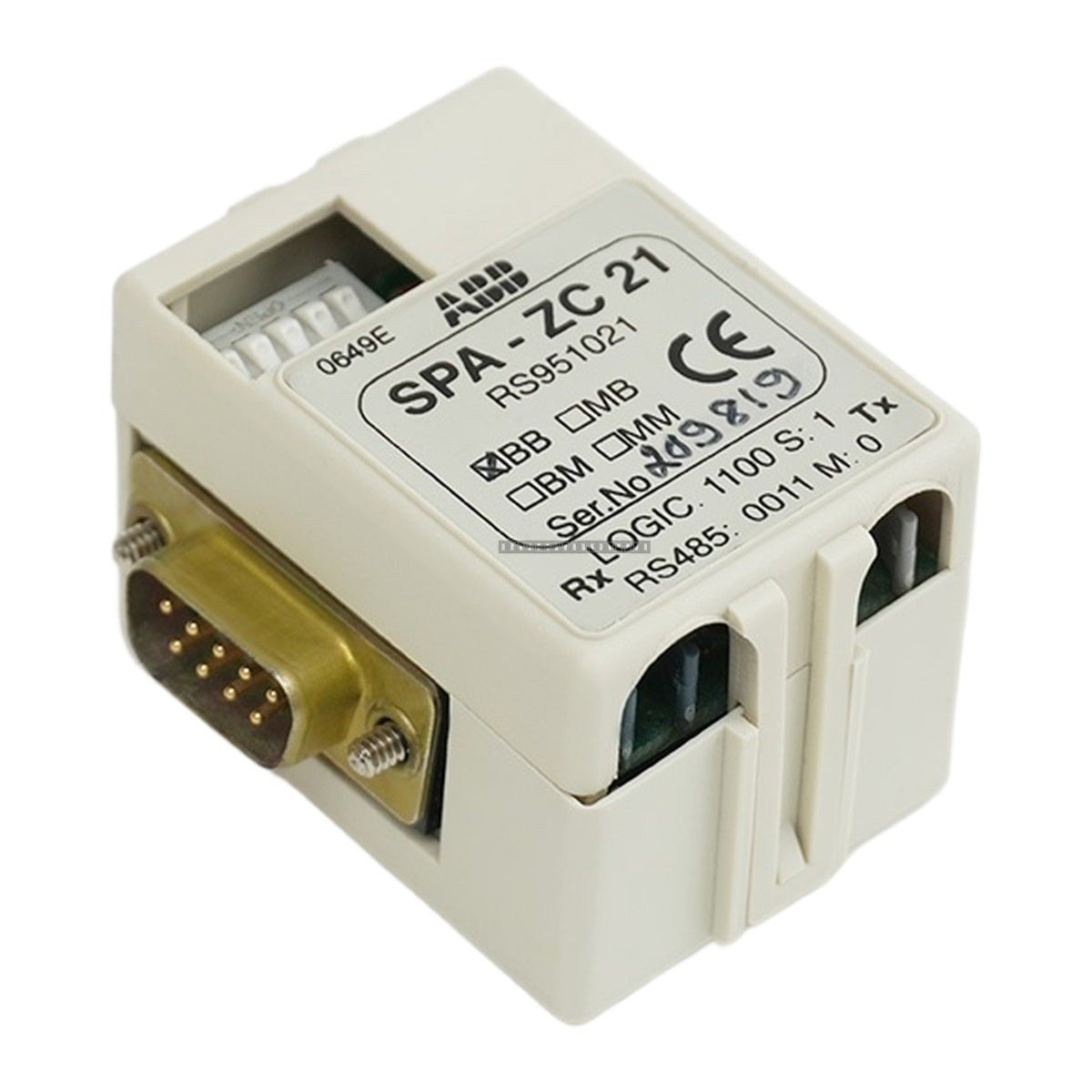

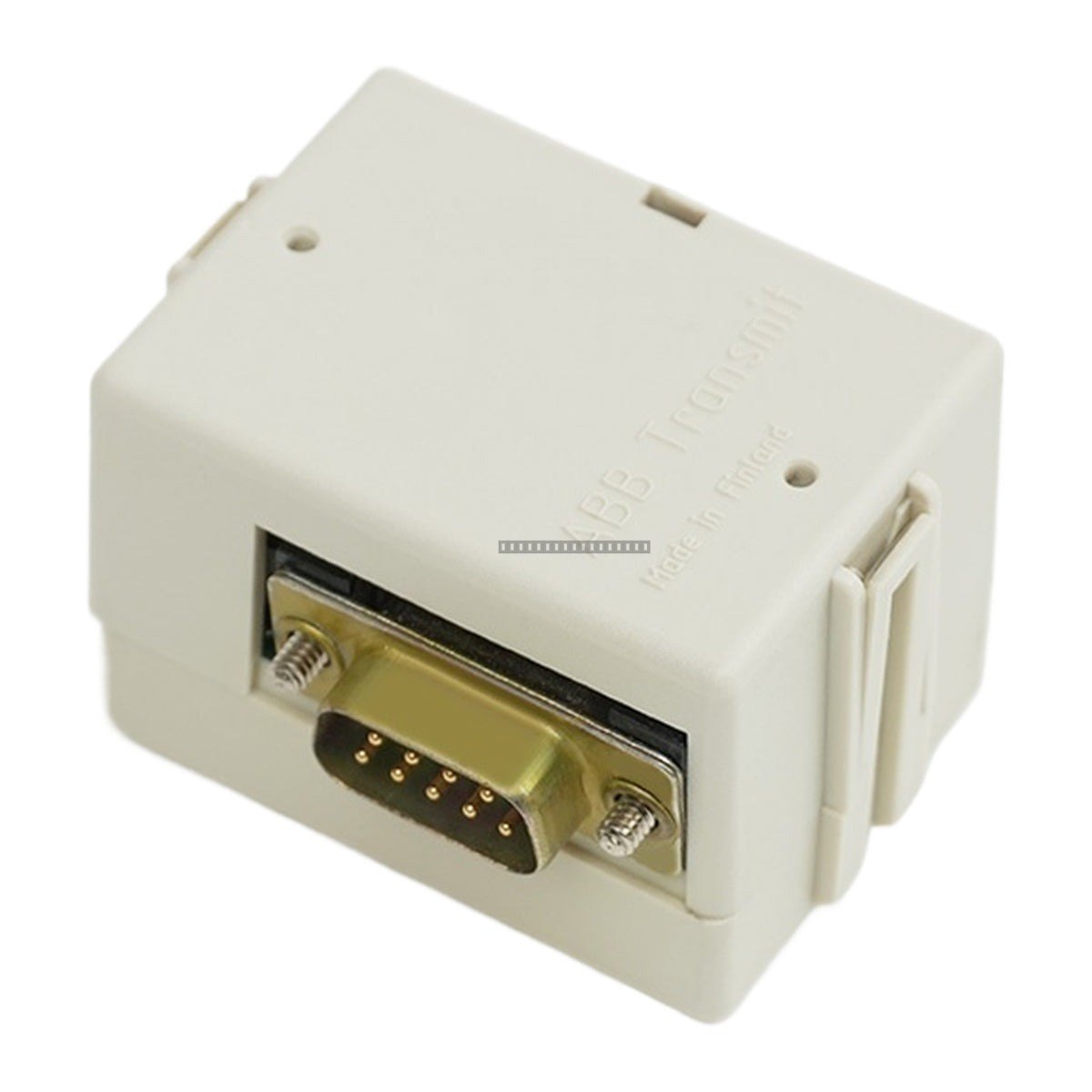

ABB SPA-ZC21 Bus Connection Module

ABB SPA-ZC21 Bus Connection Module

The ABB SPA-ZC21 is a specialized bus connection module designed to interface SPACOM secondary devices with a fiber-optic SPA bus. This unit functions as an electrical-to-optical converter, facilitating communication between...

22 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 8

SKU: SPA-ZC21
Proveedora: ABB
tipo: Bus Connection Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The ABB SPA-ZC21 is a specialized bus connection module designed to interface SPACOM secondary devices with a fiber-optic SPA bus. This unit functions as an electrical-to-optical converter, facilitating communication between substation secondary devices and higher-level monitoring or control systems.

Features

  • Standardized SPA to RS-485 conversion
  • Supports multiple relay configurations
  • Flexible optical interface options for glass or plastic fiber
  • Selectable data transfer rates (300 to 19,200 bit/s)
  • Integrated DIP switch configuration for master/slave and communication mode selection

Technical Specifications

Model SPA-ZC21
Function Bus connection module
Host Interface 9-pin D-sub male
Baud Rate 300 – 19,200 bit/s
Isolation 1500 V DC
Operating Temperature -25 degC to +70 degC
Storage Temperature -40 degC to +85 degC
Humidity 5 – 95 % RH (non-condensing)
Tariff Code 8537101190

Installation Guidelines

  • The module is designed to plug directly into the 9-pin D-type subminiature connector on the rear plate of the host SPACOM device.
  • Ensure the device is powered down before installation or removal of the module.
  • Configure the communication mode (SPA or RS485) and echo checking (Slave/Master) using the front-panel DIP switches prior to commissioning.
  • If fiber routing requires adjustment, the internal PCB can be rotated 180 degrees by removing the two cross-slotted screws and reassembling the cover accordingly.
  • Handle with standard ESD precautions to prevent damage to internal circuitry.

FAQ

What is the primary function of the SPA-ZC21?

It connects substation secondary devices, such as relays, to a fiber-optic SPA bus system, allowing seamless data transmission between the device and a higher-level system.

What devices is it compatible with?

The module is compatible with any SPACOM device equipped with a 9-pin D-type connector.

Does the module require configuration?

Yes, the module requires configuration via front-panel DIP switches for communication mode (SPA vs RS485) and echo checking (Master/Slave). Additionally, the internal PCB orientation may be adjusted to match specific fiber-optic cable requirements.
