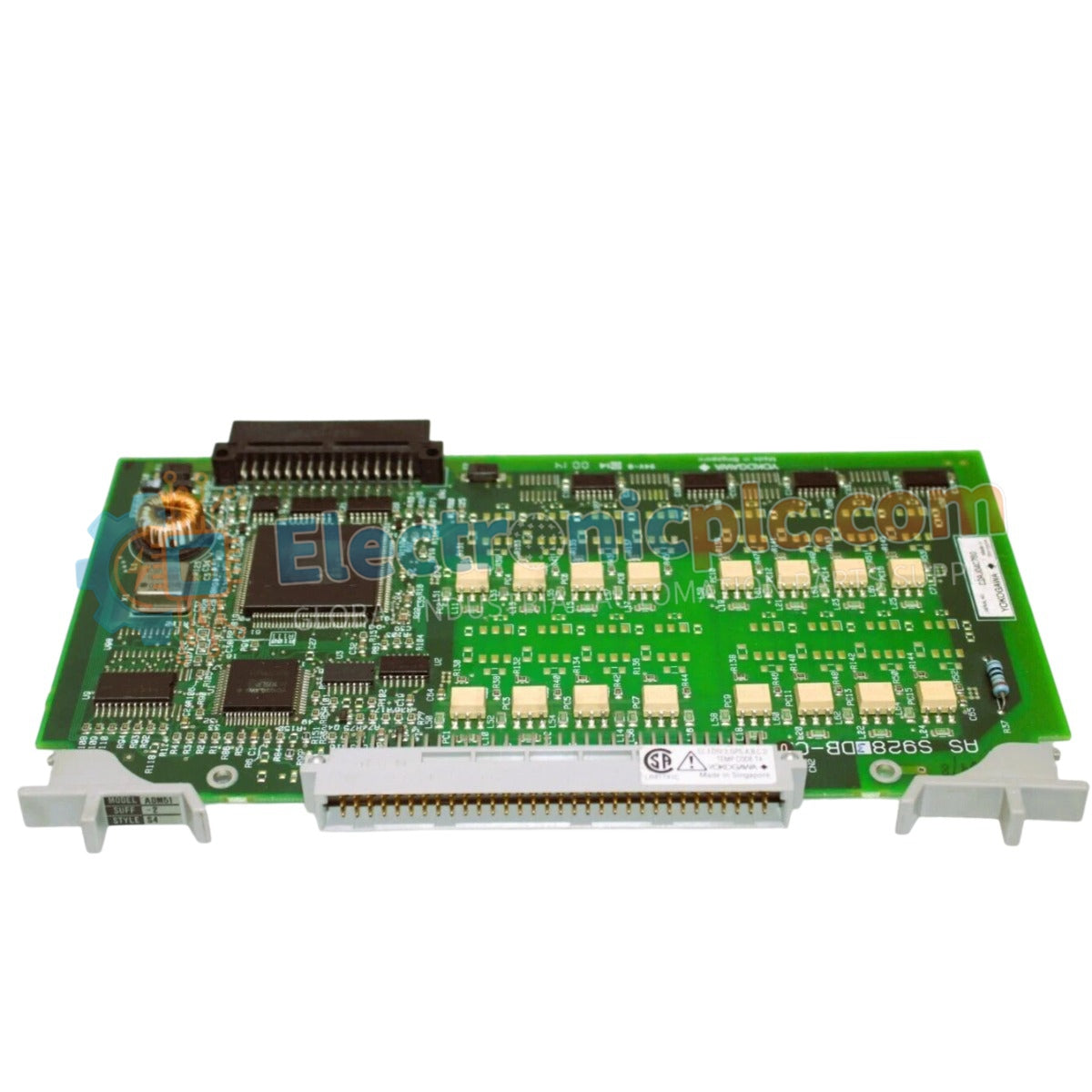

Configurado para la ejecución discreta de señales en redes de control distribuidas, el Yokogawa ADM51C-2 (Módulo de Salida de Contacto ADM51C-2) proporciona un control de conmutación físico directo a relés, contactores y válvulas solenoides montados en campo. El ADM51C-2 sirve como el módulo de salida principal utilizado para ejecutar secuencias de comandos discretas en las plataformas del sistema de control Yokogawa.

Desglose de Sufijos y Matriz de Modelos

El ADM51C-2 se clasifica dentro de la revisión de hardware estilo S2, proporcionando una configuración de salida independiente de 8 canales dentro de un espacio de módulo estandarizado de 16 ranuras. Esta designación indica capacidades de salida de alta densidad optimizadas para gabinetes de control modulares.

Especificaciones de Hardware

Características de Control de Procesos DCS

El ADM51C-2 se integra en la arquitectura DCS para proporcionar un robusto aislamiento canal a canal. Este diseño eléctrico desacopla eficazmente la lógica del lado del control de los circuitos de conmutación del lado del campo, evitando errores de comunicación del bus del backplane resultantes de picos de voltaje inducidos por el campo o bucles de tierra. Además, el módulo garantiza una ejecución de señal determinista, manteniendo una sincronización precisa para la actuación basada en lógica de 0 V y 5 V CC en toda la red distribuida.

Preguntas Frecuentes

P: ¿El módulo admite el intercambio en caliente durante el funcionamiento normal del sistema?

R: No, el módulo requiere la desenergización del bucle de control relevante y el aislamiento del bloque de terminales antes de la extracción para evitar transitorios localizados en el backplane.

P: ¿Cuál es la frecuencia máxima de conmutación para los cierres de contacto?

R: La frecuencia de conmutación está limitada por el tiempo de respuesta mecánico de los relés integrados; consulte las curvas de reducción de capacidad específicas de la carga para aplicaciones de ciclo de trabajo alto.

Pautas de Instalación en Campo

1. Monte el módulo de forma segura en un carril DIN conectado a tierra para asegurar la continuidad eléctrica del chasis al armario.
2. Asegúrese de que el cableado de campo para los circuitos de salida esté físicamente separado del cableado de señal de baja tensión para mitigar la interferencia electromagnética.
3. Conecte el cableado de carga a los bloques de terminales utilizando los calibres de cable y los valores de torsión correctos para garantizar la integridad de la conexión a largo plazo.
4. Verifique que todas las cargas inductivas externas (solenoides/contactores) estén equipadas con diodos de supresión o amortiguadores RC para evitar el arqueo del contacto.
5. Inspeccione el conector del backplane del módulo para verificar su limpieza antes de la instalación para confirmar una interfaz estable con el bus del sistema de control.
