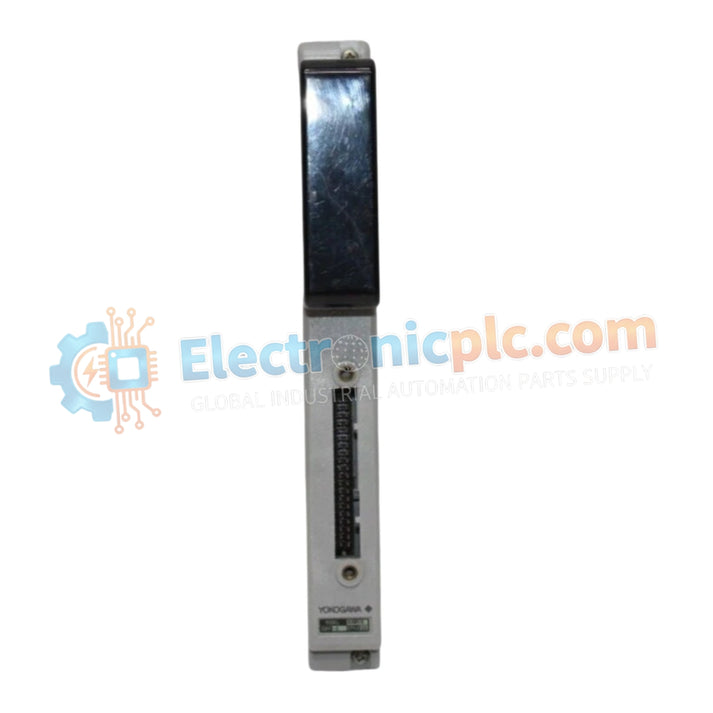

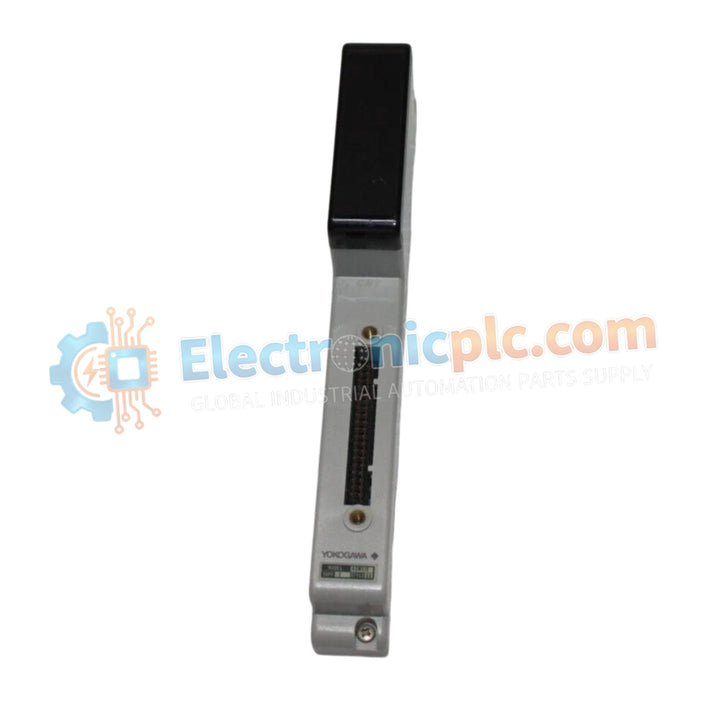

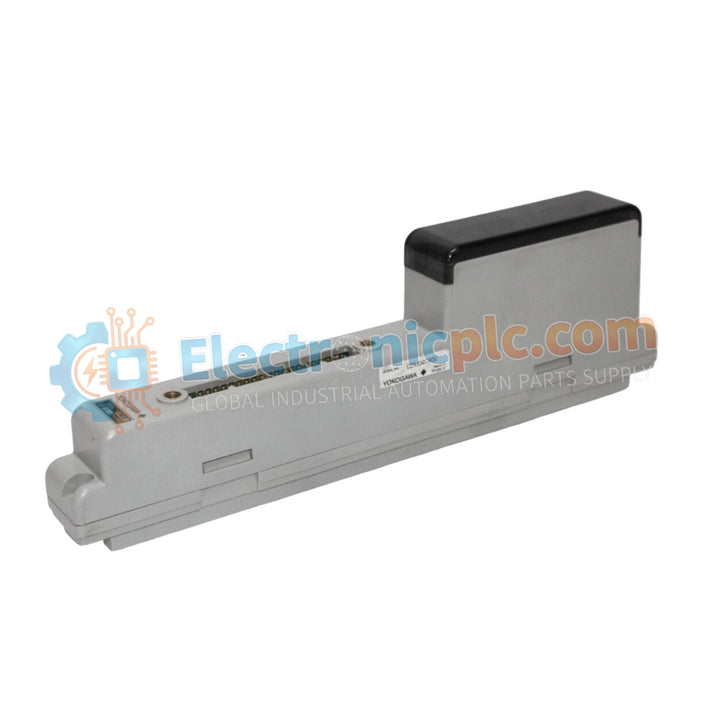

Configurado para conmutación de alta fiabilidad en entornos de control distribuido, el módulo de salida de contacto digital Yokogawa ADM51C (ADM51C) proporciona ejecución eléctrica física directa para el control basado en transistores de actuadores industriales, incluidos relés, solenoides e indicadores dentro de los sistemas CENTUM CS 1000 y CS 3000.

Especificaciones del hardware

Arquitectura de control y aislamiento

El ADM51C está diseñado para un control industrial robusto, con aislamiento óptico entre la lógica de control y los circuitos de campo para evitar que el ruido eléctrico y los picos de tensión se propaguen al procesador DCS. El módulo admite modos de control flexibles, incluyendo salida basada en estado, salida de pulso y control de ancho de pulso configurable (0,1 a 7200 segundos), lo que lo hace altamente adaptable para aplicaciones de proceso continuas y disparadas. Su compatibilidad con el mantenimiento en línea permite el reemplazo del módulo o la expansión del sistema sin requerir una parada del proceso.

Preguntas frecuentes

P: ¿La especificación de "16 o 32 puntos de salida" requiere cambios de hardware para cambiar de modo?

R: El número de canales suele estar determinado por la versión de hardware específica o la configuración del backplane emparejada con el módulo. Consulte los archivos de configuración del hardware del sistema para confirmar el número de puntos activos para su instalación específica.

P: ¿El límite de 0,5 A por canal es absoluto?

R: Sí, el límite de 0,5 A es la capacidad máxima de corriente continua para la etapa de transistores. Exceder este límite puede provocar un sobrecalentamiento y un fallo prematuro de los componentes de conmutación; asegúrese de que las cargas inductivas (como los solenoides) estén equipadas con los diodos de retroceso adecuados.

Pautas de instalación en campo

• Fije el módulo en el rack del nodo de E/S, asegurándose de que el conector del backplane esté completamente asentado para evitar intermitencias de señal.
• Al configurar el ancho de pulso, asegúrese de que el intervalo esté dentro del rango de 0,1 a 7200 segundos; verifique que la lógica de control se actualice en consecuencia en la estación de ingeniería CS 1000/3000.
• Utilice cableado blindado para tiradas de cable largas para evitar el acoplamiento electromagnético, especialmente si el módulo está controlando circuitos indicadores sensibles.
• Supervise la temperatura ambiente del gabinete para mantenerse dentro del rango de funcionamiento de 0 a 55 °C, ya que el calor excesivo degradará la vida útil de los transistores de conmutación integrados.
