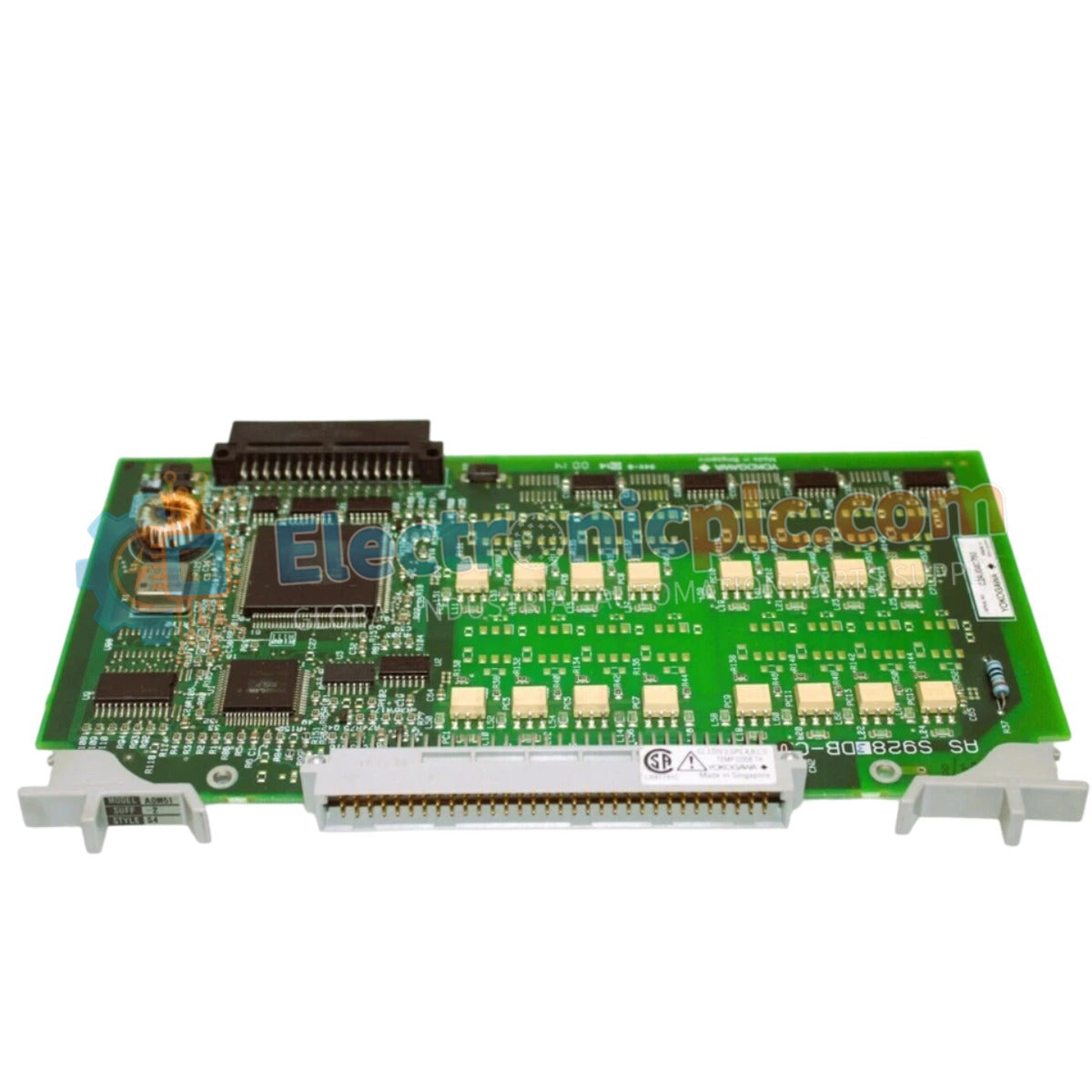

Configurado para una adquisición de señal de precisión en plataformas de control de procesos, el Yokogawa ADM52C-2/CE1 (módulo de entrada analógica ADM52C) proporciona una ejecución física/eléctrica directa de conversión de señales de voltaje y corriente de 8 canales.

Especificaciones del hardware

Conectividad DCS y aislamiento canal a canal

El ADM52C-2/CE1 utiliza entradas de corriente aisladas para mitigar el impacto de las diferencias de potencial a tierra en todo el bucle de control del proceso. La integración dentro de los racks DCS requiere la adhesión a la adaptación de impedancia estándar; los bucles de corriente se terminan a través de una resistencia de carga de 250 ohmios para satisfacer los requisitos del protocolo de bucle HART de 4-20 mA. Se mantiene el aislamiento de canal a canal para evitar la transferencia de voltaje de modo común entre sensores. Los usuarios deben monitorear la integridad de la señal al implementar entradas de 0-10 V, ya que el estado de alta impedancia de 10 Mohmios hace que estos canales sean susceptibles al ruido inducido por el cableado de alimentación de alta frecuencia cercano.

Preguntas frecuentes

P: ¿Puede fluctuar la entrada de alimentación de 24 VCC sin afectar la precisión de la medición?

R: El módulo está clasificado para 24 VCC +/- 20%. Las excursiones fuera de este rango pueden introducir no linealidad en el proceso de conversión A/D de 16 bits, superando potencialmente los umbrales de precisión especificados de +/- 0.1% o +/- 0.2%.

P: ¿Las entradas de corriente y voltaje se pueden intercambiar en caliente durante el control activo del sistema?

R: El módulo no está diseñado para el intercambio en caliente. Antes de la extracción o inserción física en el riel DIN o el panel, verifique que la alimentación del rack local haya sido desenergizada para evitar arcos en la interfaz del plano posterior.

Pautas de instalación en campo

1. Monte el módulo en un riel DIN conectado a tierra para proporcionar un potencial de referencia para los circuitos de blindaje internos.
2. Mantenga una distancia de separación mínima de 100 mm de las líneas de CA de alto voltaje para evitar la diafonía y la interferencia electromagnética (EMI).
3. Utilice cableado de par trenzado blindado para todas las entradas analógicas; asegúrese de que el blindaje se termine solo en el extremo del sistema para evitar corrientes de bucle de tierra circulantes.
4. Verifique la polaridad de la señal de entrada para los bucles de corriente (4-20 mA) antes de energizar la fuente de alimentación del bucle.
5. Asegúrese de que la humedad ambiental circundante se mantenga entre 5% y 95% (sin condensación) para evitar fugas superficiales en el conjunto del bloque de terminales.
