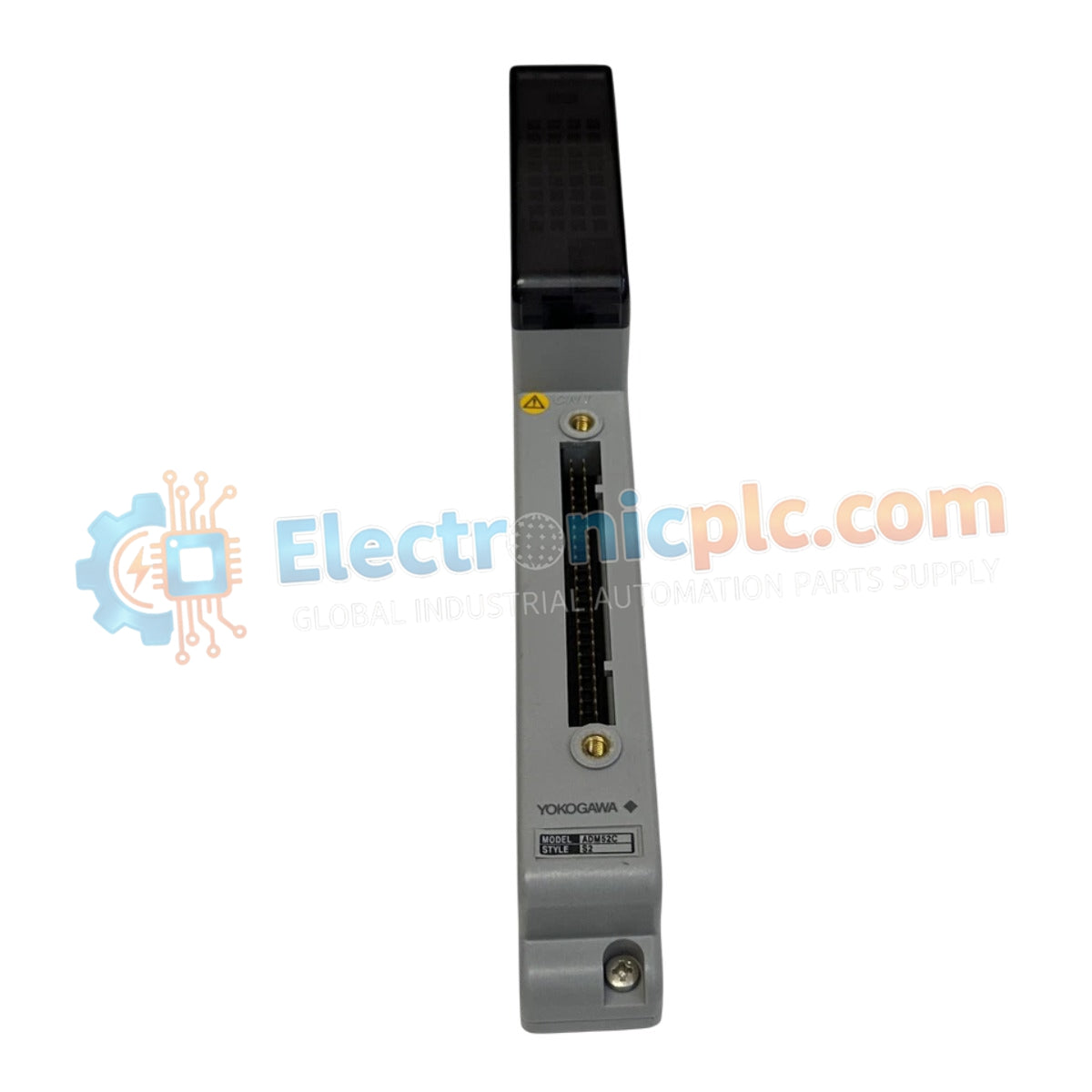

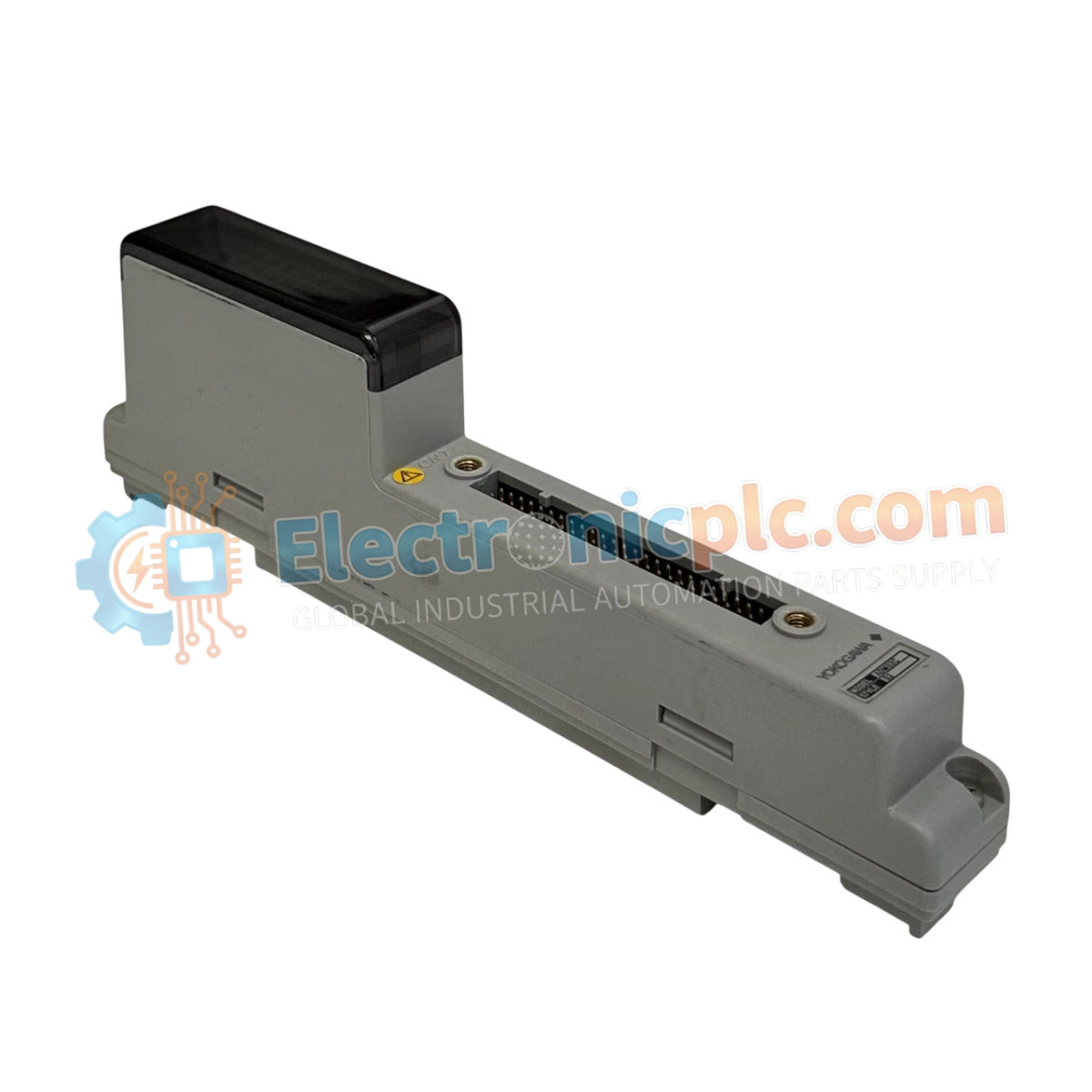

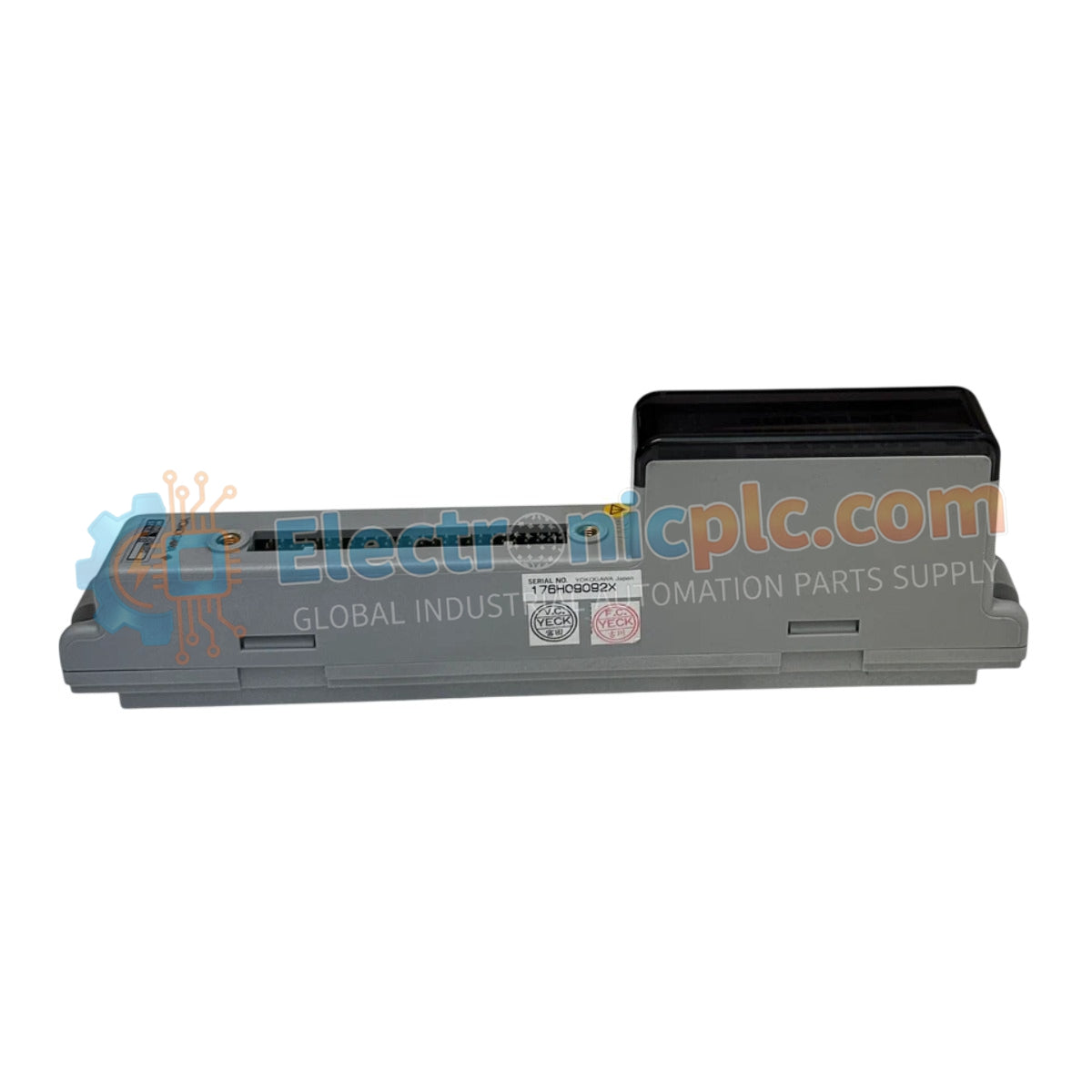

Configurado para el procesamiento de salida de señal discreta dentro de arquitecturas de sistemas de control, el módulo de salida Yokogawa ADM52C (ADM52C) proporciona ejecución física y eléctrica directa de comandos de control a nivel de campo. Este componente de hardware funciona como la interfaz principal para impulsar actuadores externos y lógica de relé a través de conmutación digital de alta velocidad en la plataforma de la red de control.

Especificaciones de hardware

Control de procesos y conectividad DCS

El módulo ADM52C está diseñado para su integración dentro de arquitecturas DCS que requieren una gestión de canales de salida de alta densidad. Su circuitería interna asegura la integridad de la señal, utilizando aislamiento canal a canal para prevenir la propagación de fallas y la interferencia de modo común en entornos industriales. El módulo facilita la conversión de señales de comando digitales en transiciones de estado físico, soportando la sincronización de datos a través de la red del controlador. La compensación de unión fría (CJC) se gestiona mediante algoritmos integrados para módulos auxiliares conectados al mismo segmento de bus, asegurando precisión en las cadenas de medición y control distribuidas.

Preguntas frecuentes

P: ¿El módulo ADM52C admite la conexión en caliente en condiciones normales de funcionamiento?

R: No, el módulo no admite la conexión en caliente. La estación anfitriona debe apagarse o ponerse en un modo de mantenimiento definido antes de la extracción o instalación para evitar errores de comunicación del bus del backplane o daños eléctricos.

P: ¿Cuál es la capacidad de conmutación de salida principal de esta unidad?

R: La unidad está diseñada para conmutación de salida discreta estándar, típicamente utilizada para activación de relés, control de solenoides o indicación de estado dentro del bucle de control.

Guías de instalación en campo

• Verifique que el rack del controlador esté desenergizado antes de insertar el módulo ADM52C en la ranura designada.
• Asegure la alineación adecuada de los conectores del backplane; evite la fuerza mecánica que pueda distorsionar el conjunto de pines.
• Fije el módulo usando los tornillos cautivos del panel frontal para establecer una conexión a tierra del chasis y asegurar la resistencia a la vibración.
• Separe el cableado de la señal de salida de los cables de alimentación de CA de alto voltaje para evitar interferencias electromagnéticas.
• Conecte a tierra todos los blindajes de los cables al riel de tierra designado para mantener la compatibilidad electromagnética (EMC) y la estabilidad de la señal.
