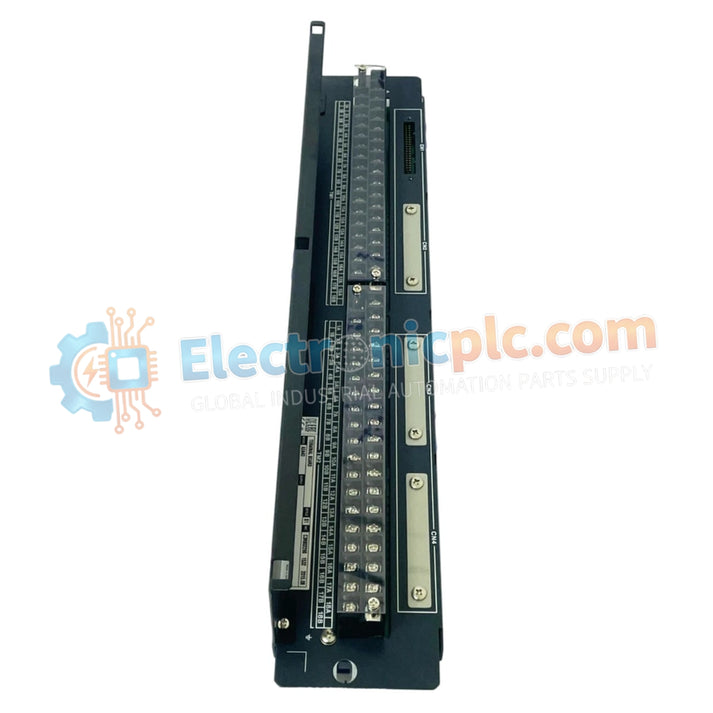

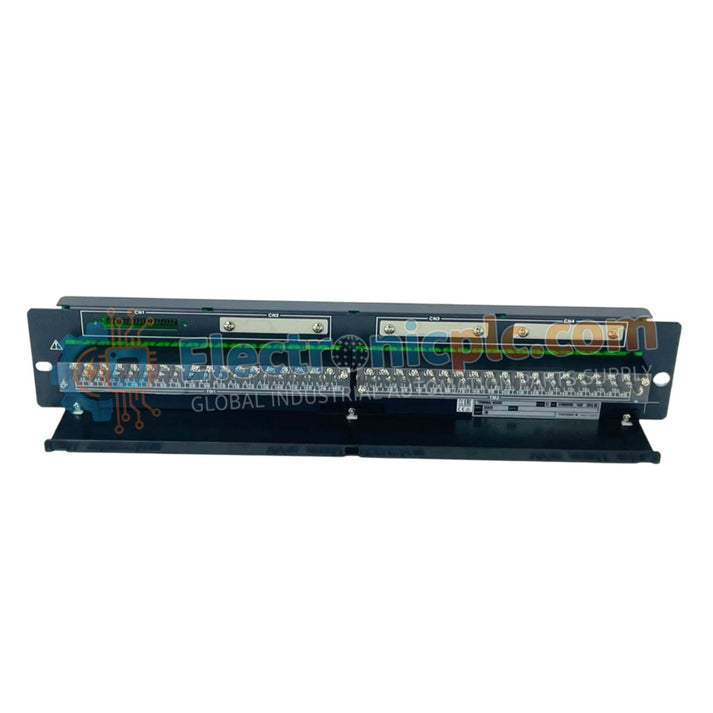

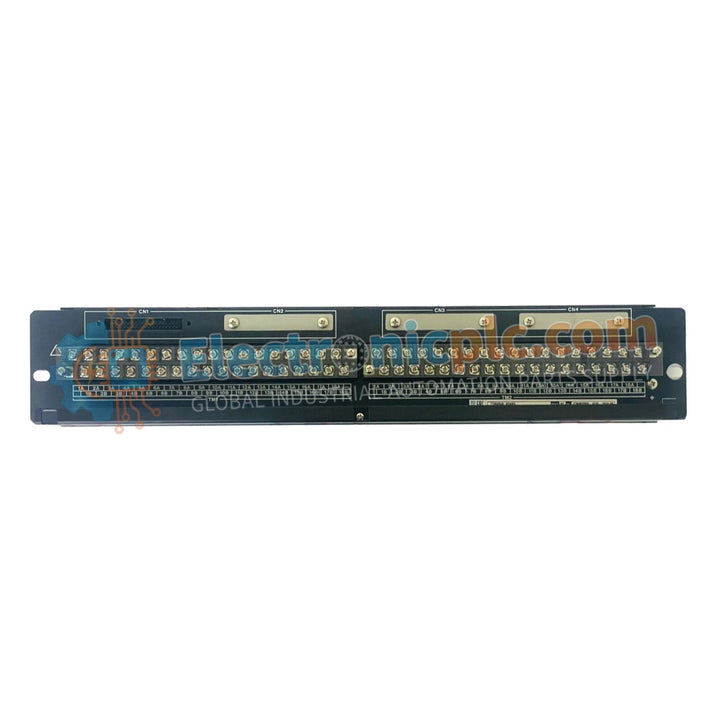

Diseñada para una distribución de señal precisa dentro de las arquitecturas de control distribuido de Yokogawa, la YOKOGAWA AEA4D-05 (AEA4D-05) sirve como una interfaz de terminación de alta densidad para instrumentación analógica. Esta placa de terminales facilita la conectividad perfecta entre el cableado del lado de campo y los módulos FIO (Field I/O), admitiendo configuraciones de bucle simple y doble redundancia para el monitoreo y control de procesos críticos.

Desglose de Sufijos y Matriz de Modelos

• AEA4D: Identificador del modelo base para la placa de terminales analógica.
• -0: Configurada sin un absorbedor de sobretensiones integrado.
• 5: Variante de hardware básica sin certificación a prueba de explosiones.

Especificaciones de Hardware

Conectividad de Señales de Control de Procesos

La AEA4D-05 está diseñada para gestionar 16 canales analógicos, proporcionando un entorno estable y de bajo ruido para la transición de la señal desde el campo al DCS. Al utilizar los cables de conexión estándar de la serie KS1, la placa permite una implementación rápida y un mantenimiento simplificado en los armarios de control. La arquitectura de la placa está optimizada para soportar configuraciones de alta disponibilidad, asegurando que los bucles de señal permanezcan operativos incluso durante el mantenimiento o en escenarios de falla del módulo principal.

Preguntas Frecuentes

P: ¿Se puede usar esta placa de terminales en aplicaciones que requieren protección contra sobretensiones?

R: La AEA4D-05 (sufijo -0) no incluye un absorbedor de sobretensiones integrado. Si su entorno de instalación está sujeto a transitorios eléctricos de alta energía o riesgo de rayos, se deben instalar dispositivos externos de protección contra sobretensiones aguas arriba en los bucles de señal de campo.

P: ¿Cómo se logra la configuración de doble redundancia con esta placa?

R: La placa proporciona la disposición de terminales paralelos necesaria para facilitar el cableado de doble redundancia. Cuando se combina con módulos de E/S compatibles, permite dos rutas de control separadas para monitorear el mismo instrumento de campo, proporcionando redundancia para la adquisición de señales.

Pautas de Instalación en Campo

• Montaje Mecánico: Asegure que la placa esté montada en un ambiente limpio y seco dentro del gabinete para prevenir la corrosión ambiental.
• Terminación de Cables: Utilice los cables de conexión de la serie KS1 proporcionados por Yokogawa para asegurar la correcta correspondencia de impedancia y compatibilidad de pines con el plano posterior del sistema de control.
• Segregación de Señales: Mantenga una separación física clara entre el cableado de señales analógicas (conectado a esta placa) y las líneas de alimentación de alto voltaje para prevenir la diafonía electromagnética.
• Par de Apriete de Terminales: Apriete todos los tornillos del cableado de campo según las especificaciones de par recomendadas; asegúrese de que cada cable esté asegurado con el casquillo apropiado para prevenir el aflojamiento inducido por vibraciones.
• Validación Diagnóstica: Realice una verificación completa del bucle después de la instalación, documentando los niveles de señal para cada uno de los 16 canales para asegurar la alineación con la calibración de la estación de ingeniería.
