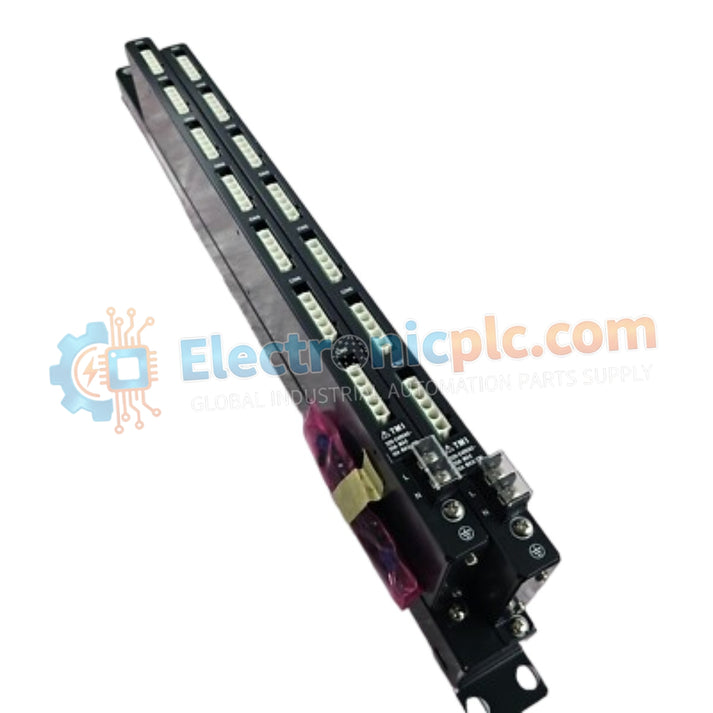

Configurada para una distribución de energía de alta capacidad en arquitecturas de gabinetes DCS, la YOKOGAWA AEPV7D-25 (unidad de bus de fuente de alimentación primaria AEPV7D-25) proporciona suministro de corriente eléctrica directa para hardware de instrumentación crítico. Este componente sirve como el nodo de distribución principal utilizado para ejecutar la gestión del bus de alimentación en plataformas de control industrial.

Especificaciones de hardware

Distribución de energía de control de procesos

El AEPV7D-25 gestiona el bus de alimentación principal, proporcionando un suministro de 220 a 240 V CA estable a los componentes de control modulares. La unidad está diseñada para mantener rutas de alimentación de baja impedancia, asegurando que las fluctuaciones de voltaje no afecten la electrónica sensible de las Unidades de Control de Campo (FCU) o los módulos de E/S conectados. Con una capacidad total de unidad de 20 A y un límite de 6 A por puerto, proporciona el margen necesario para configuraciones de energía redundantes en configuraciones de rack de alta densidad.

Preguntas frecuentes

P: ¿El AEPV7D-25 requiere protección de circuito externa?

R: La unidad de bus está diseñada para funcionar dentro de un entorno eléctrico protegido. Debe instalarse aguas abajo de la protección de circuito derivado adecuada (p. ej., disyuntores o fusibles) dimensionada de acuerdo con la capacidad total de la unidad de 20 A.

P: ¿El límite de 6 A por puerto es un umbral de corriente físico o electrónico?

R: Es un límite de diseño eléctrico basado en la interfaz del terminal y el tamaño del conductor. Exceder este límite causará un calentamiento localizado en la interfaz del conector, lo que podría conducir a la degradación del terminal o a una falla prematura.

Pautas de instalación en campo

• Asegúrese de que la fuente de alimentación principal esté completamente desenergizada y bloqueada antes de conectar cualquier línea de entrada o salida de energía.
• Verifique que la fuente de 220 a 240 V CA entrante sea estable y cumpla con los estándares de calidad de energía requeridos por el sitio antes de la activación.
• Asegure todos los cables de alimentación de entrada y salida a las interfaces de los terminales utilizando los ajustes de torsión especificados para evitar el contacto intermitente y el calentamiento.
• Mantenga un espacio libre físico alrededor de la unidad para facilitar el enfriamiento por convección, especialmente cuando la unidad de bus esté funcionando cerca de su rendimiento máximo de corriente.
• Realice una verificación de medición de voltaje en los puertos de salida antes de conectar cualquier módulo de control descendente para asegurarse de que la polaridad y el nivel de voltaje estén dentro de las especificaciones nominales.
