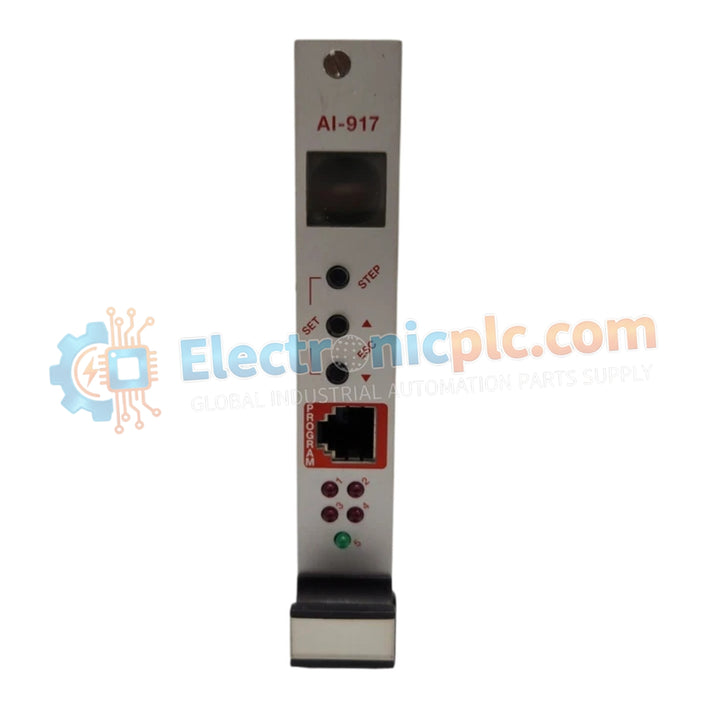

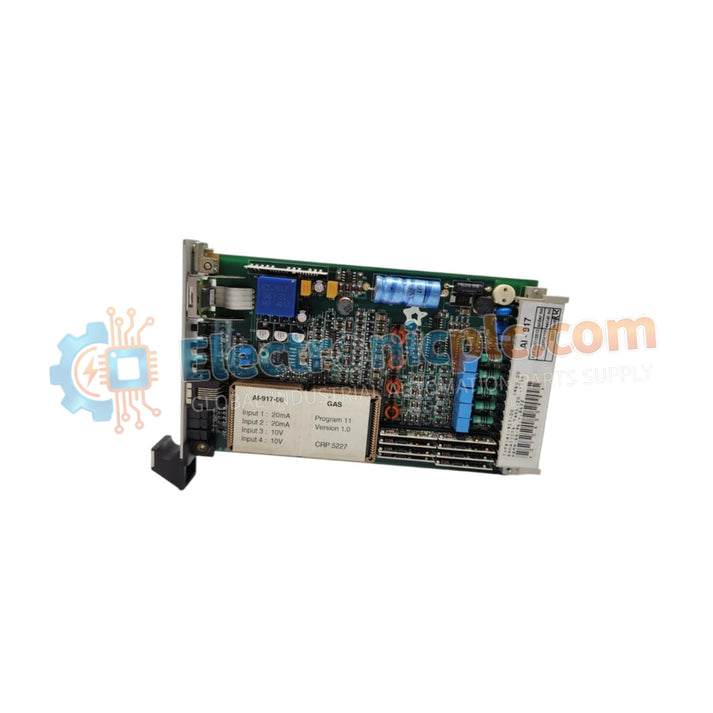

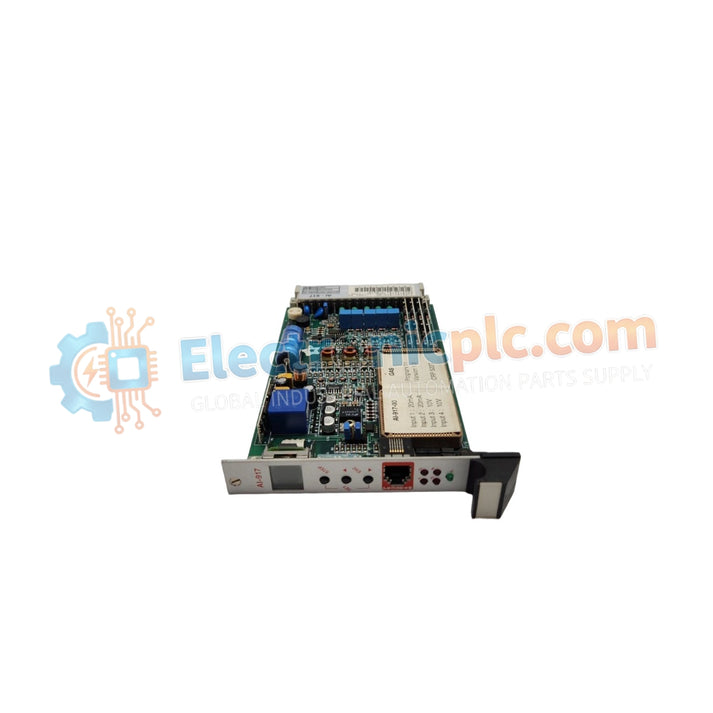

Configurado para el procesamiento de señales críticas para la seguridad en plataformas ProSafe-SLS, el Yokogawa AI-917-00 (Módulo de entrada analógica AI-917-00) proporciona una ejecución física/eléctrica directa de 4 entradas analógicas y 4 salidas de pulso lógico.

Especificaciones de hardware

Atributos técnicos del sistema instrumentado de seguridad (SIS)

Este módulo está diseñado para su implementación en arquitecturas con capacidad SIL 4, lo que garantiza la ejecución de estados a prueba de fallos dentro del sistema instrumentado de seguridad ProSafe-SLS. El diseño incorpora un aislamiento galvánico avanzado para mantener la integridad eléctrica de los bucles críticos para la seguridad, evitando la propagación de fallas de modo común. Cada estado lógico interno se rige por el programa de aplicación, lo que garantiza que, en caso de una violación del umbral de entrada, el módulo transiciona los dispositivos de campo al estado seguro predefinido. La capacidad de corriente de 2 A en las salidas de pulso lógico facilita la actuación o señalización directa para equipos críticos para la seguridad, proporcionando la fuerza de accionamiento necesaria mientras se mantienen los niveles de integridad de seguridad requeridos.

Preguntas frecuentes

P: ¿Se puede reconfigurar el rango de entrada analógica para canales individuales mediante software?

R: Sí, la funcionalidad del AI-917-00 es programable a través del entorno de aplicación. Cada una de las cuatro entradas analógicas se puede configurar para admitir los rangos de corriente o voltaje especificados según la lógica de seguridad cargada.

P: ¿Están aisladas las salidas de pulso lógico de los circuitos de entrada analógica?

R: La arquitectura del módulo utiliza barreras de aislamiento eléctrico para separar los circuitos de detección de entrada de los controladores de salida de pulso, asegurando que las fallas de campo en el lado de entrada no comprometan la integridad de las salidas de seguridad.

Pautas de instalación en campo

1. Asegúrese de que la alimentación del gabinete ProSafe-SLS esté aislada y de que la ranura esté designada para el módulo de seguridad específico antes de la instalación.
2. Termine todo el cableado de señal utilizando cables blindados de alta calidad, con el blindaje conectado a la toma de tierra de seguridad del sistema designada para minimizar la interferencia electromagnética (EMI).
3. Confirme que la carga de salida de pulso no exceda la clasificación de corriente de 2 A para evitar la tensión térmica en los transistores de salida del módulo.
4. Verifique que la configuración del software de aplicación coincida con el mapeo del cableado físico para las entradas analógicas y las salidas de pulso antes del encendido inicial del sistema.
5. Realice una prueba de verificación de bucle para los cuatro canales analógicos y los circuitos de salida de pulso para confirmar las respuestas de estado seguro esperadas definidas en la especificación de requisitos de seguridad.
