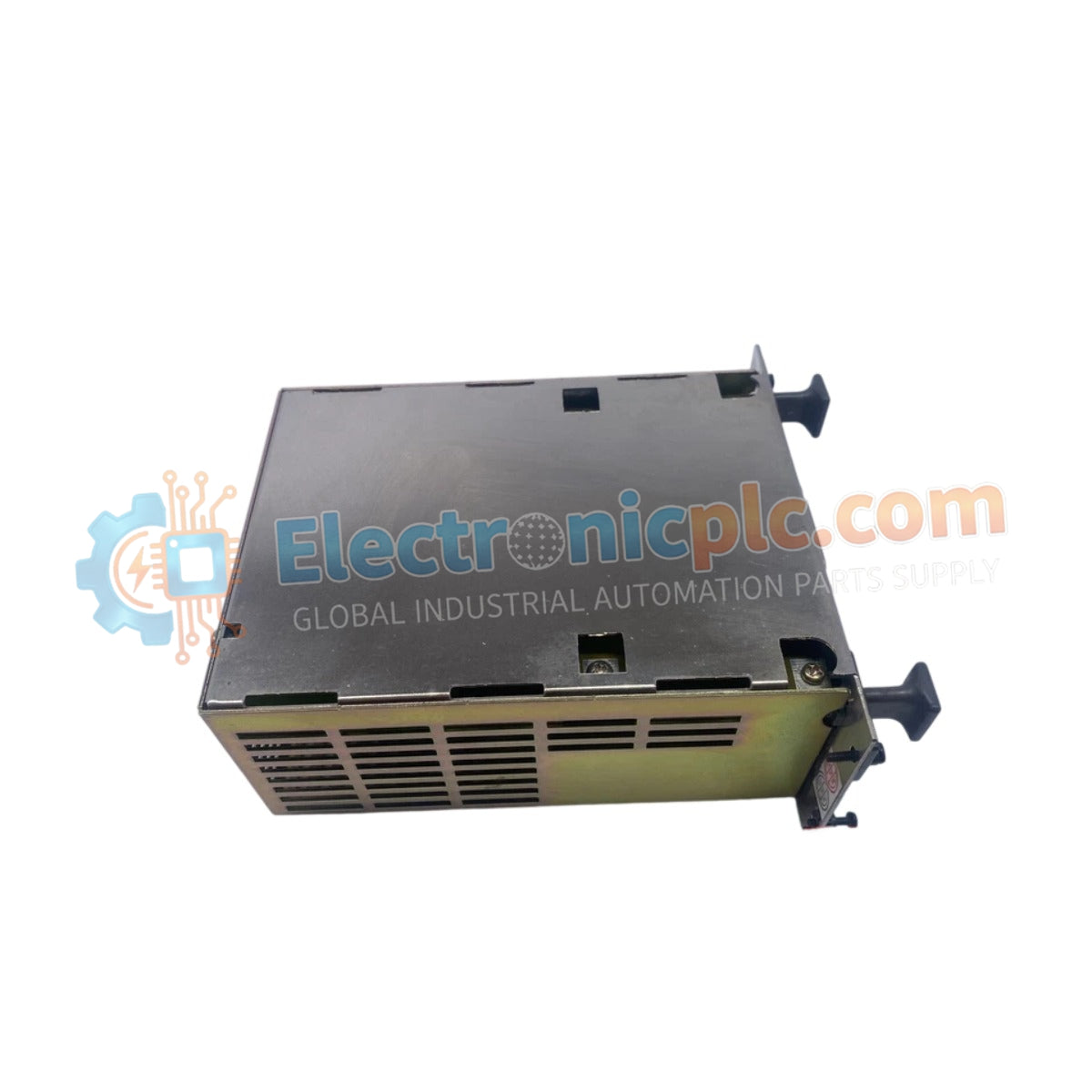

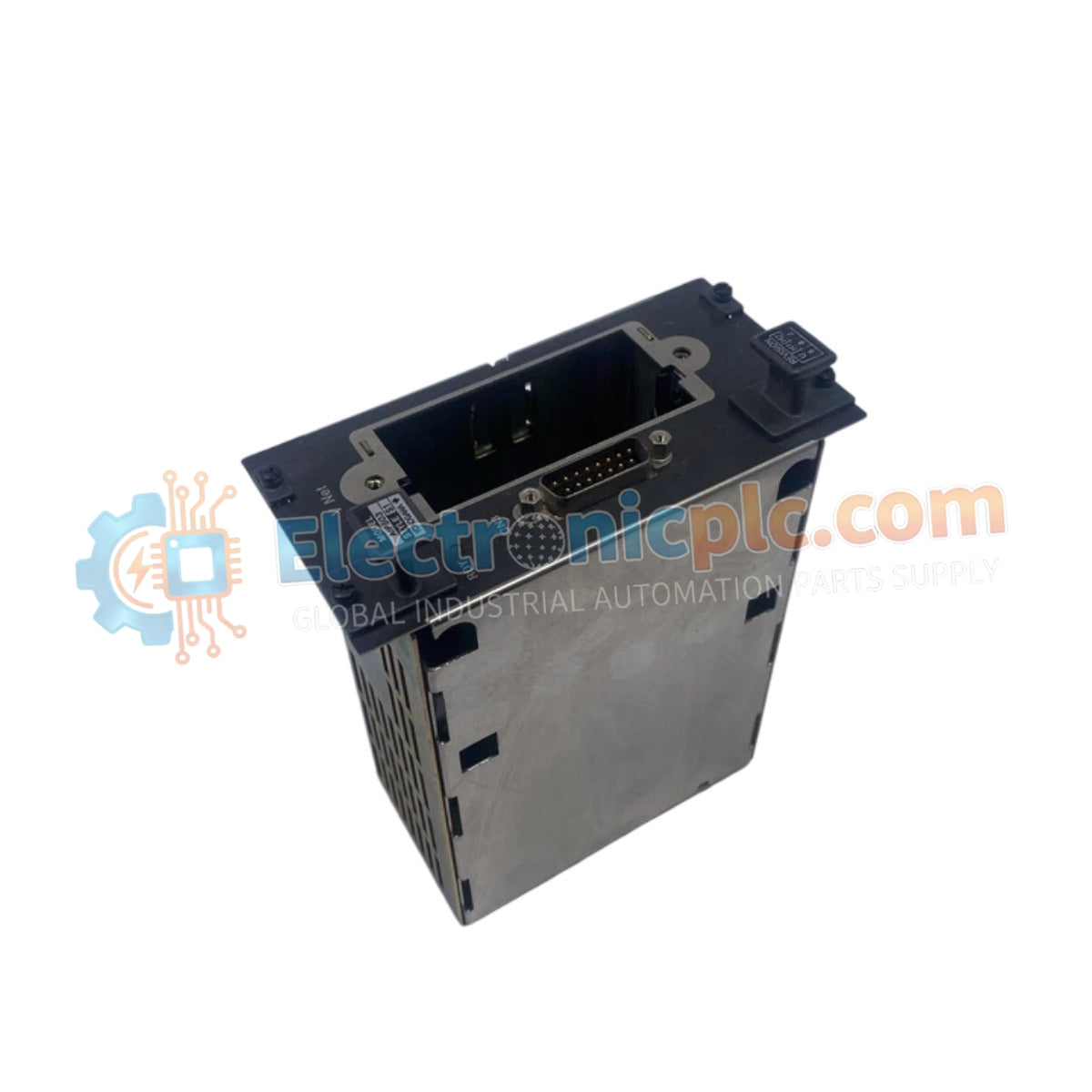

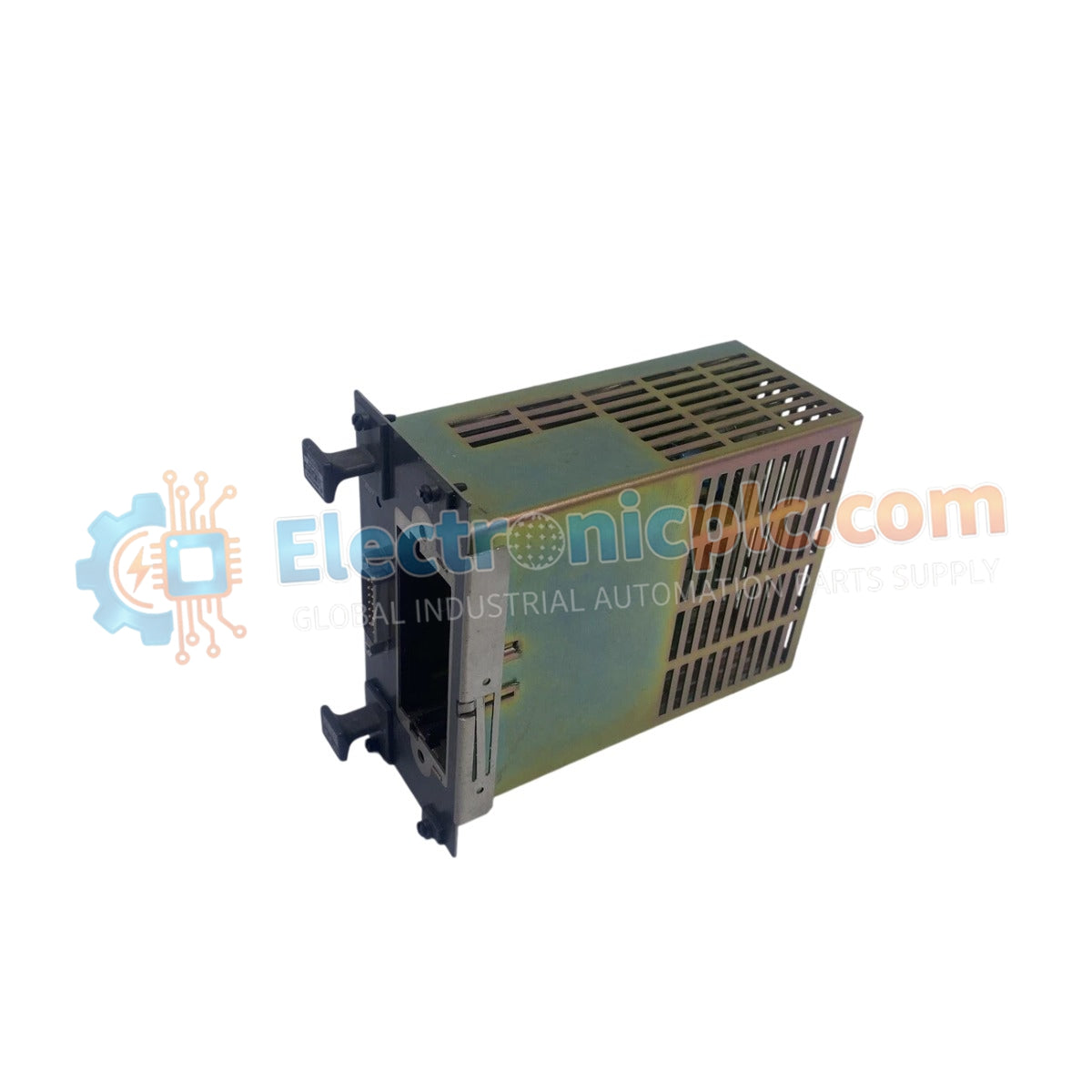

Configurado para el puente de señal de red de alta velocidad en los sistemas CENTUM CS y CENTUM VP, el Yokogawa AIP503-S1 (Módulo acoplador V-NET AIP503) proporciona una ejecución física directa de la encapsulación y transmisión de datos entre los segmentos de la red de control.

Especificaciones del hardware

Control de procesos DCS e integridad de datos

El AIP503-S1 mantiene un estricto aislamiento de canal a canal para evitar posibles acoplamientos electromagnéticos a través de la interfaz V-NET. Como pasarela principal, este módulo ejecuta el mapeo del protocolo FOUNDATION Fieldbus y gestiona la traducción de la señal HART de 4-20 mA cuando se integra en la arquitectura DCS más amplia. La circuitería interna proporciona compensación continua de la unión fría (CJC) para las entradas térmicas integradas, lo que garantiza que los paquetes de datos transmitidos a través del medio 10BASE-5 permanezcan sincronizados dentro de las limitaciones de latencia del plano posterior del sistema.

Preguntas frecuentes

P: ¿El AIP503-S1 admite el intercambio en caliente dentro del plano posterior V-NET?

R: No, el módulo requiere la desconexión de la alimentación del conjunto del plano posterior antes de la inserción o extracción para evitar daños inducidos por arco en los conectores de borde chapados en oro.

P: ¿Cuáles son los requisitos de terminación principales para la interfaz V-NET?

R: La red 10BASE-5 requiere una terminación externa de 50 ohmios en ambos extremos del segmento. Asegúrese de que la integridad del cable del transceptor se mantenga, ya que las desadaptaciones de impedancia provocarán errores de colisión y un aumento de las tasas de retransmisión de paquetes.

Pautas de instalación en campo

• Verifique que el cable del bus V-NET se enrute a través de conductos blindados dedicados y separados de las líneas de alimentación de CA para evitar interferencias de ruido inductivo.
• Asegúrese de que el módulo esté completamente encajado en la carcasa de montaje en rack; aplique una presión uniforme en la manija hasta que el pestillo mecánico se enganche para garantizar la continuidad a tierra entre el chasis del módulo y el plano posterior del gabinete.
• Confirme que el voltaje de suministro de 24 V CC en el bloque de terminales esté dentro de la tolerancia nominal antes de poner en marcha el módulo para evitar un comportamiento de sincronización errático.
• Al conectar la interfaz V-NET, inspeccione el puerto del transceptor en busca de residuos u oxidación para garantizar características de atenuación de señal consistentes en todo el segmento de red.
