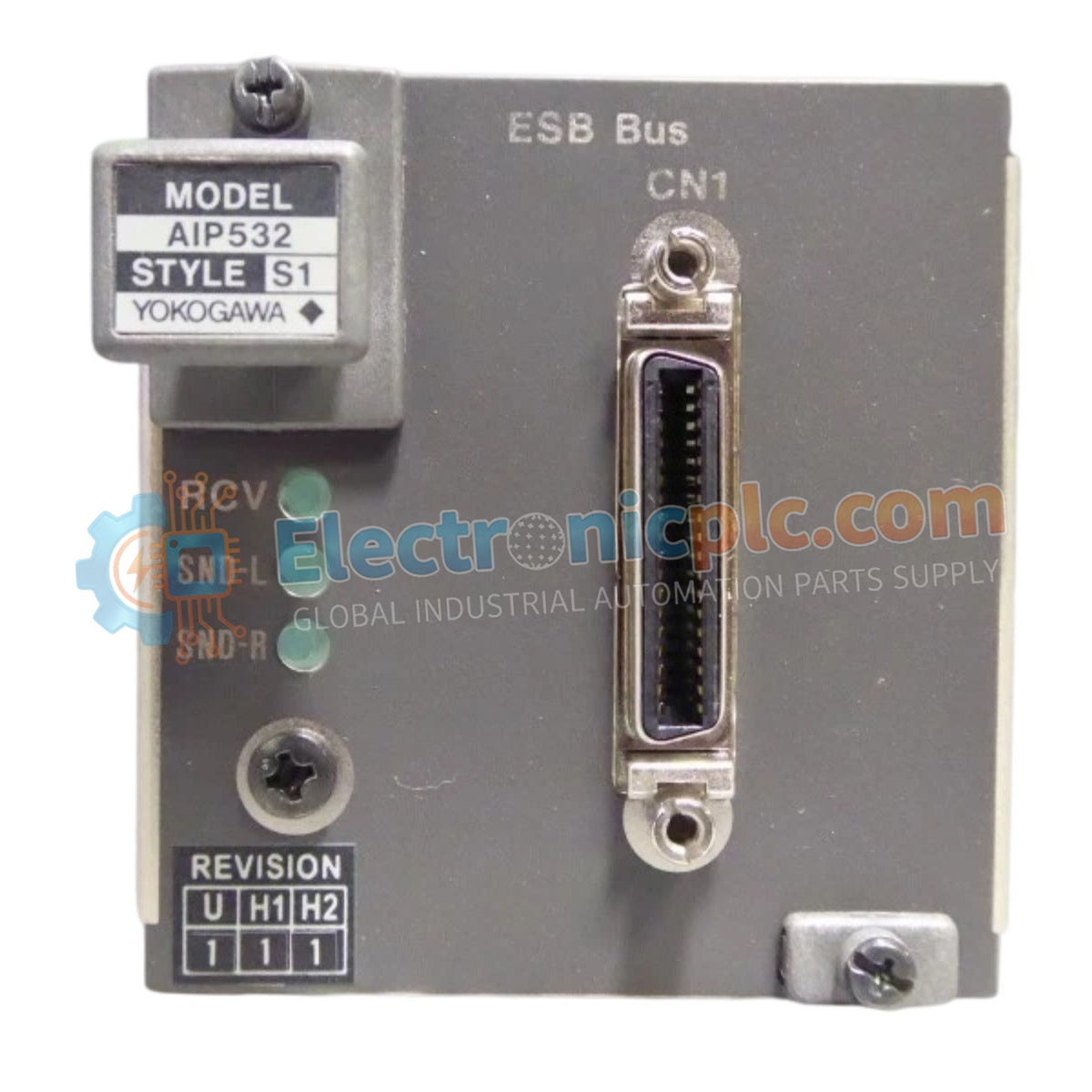

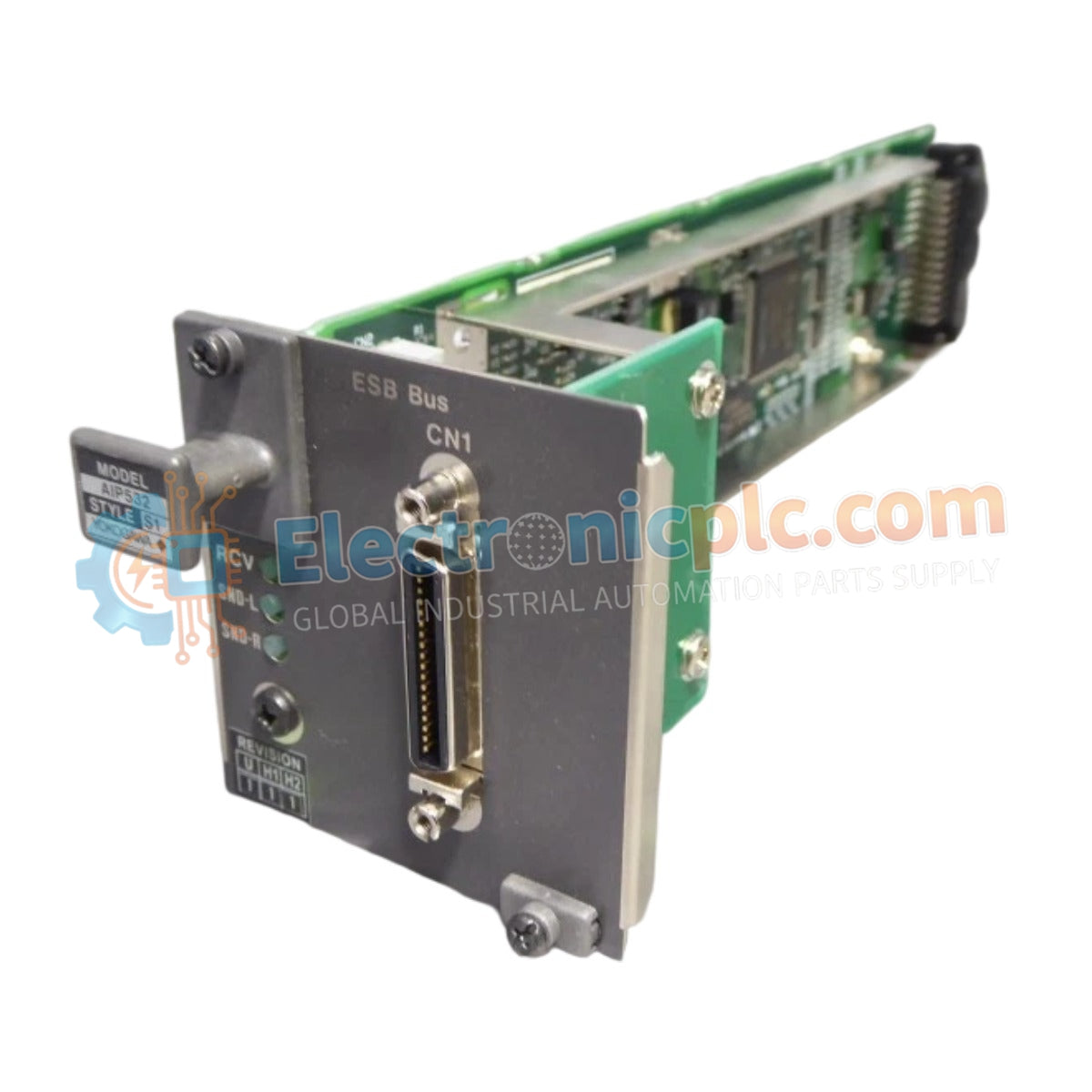

Configurado para la integración de redes de alta velocidad en sistemas de control, el Yokogawa AIP532 (Módulo Acoplador de Bus ESB AIP532) proporciona la ejecución física directa del puente de señales de datos entre la V-Net y los segmentos de comunicación del Bus Estándar Extendido (ESB).

Especificaciones de hardware

Control de procesos DCS e integridad de datos

La arquitectura del AIP532 está diseñada para mantener un estricto aislamiento de canal a canal entre el bus de control y los nodos de E/S a nivel de campo. El módulo facilita la asignación de protocolos sin interrupciones, asegurando que el tráfico entre el controlador DCS y los bastidores de E/S distribuidos se adhiera a los requisitos de latencia determinista. Al utilizar un acondicionamiento avanzado de la señal, la unidad aísla eficazmente la interferencia electromagnética común en entornos de bastidor de alta densidad, mientras que su lógica interna gestiona la compensación de unión fría (CJC) para los módulos de medición térmica integrados, cuando corresponda.

Preguntas frecuentes

P: ¿Se puede cambiar en caliente el AIP532 durante el funcionamiento activo del sistema?

R: No, este módulo no debe extraerse ni insertarse mientras la placa posterior del sistema esté energizada. La energía debe aislarse completamente para evitar que los transitorios eléctricos causen corrupción lógica en el bus ESB.

P: ¿Cómo se debe verificar la terminación del bus ESB?

R: El bus ESB requiere una terminación activa en el nodo final de la cadena de comunicación. La impedancia debe medirse a 120 ohmios (nominal) entre las líneas de comunicación para garantizar una terminación de señal adecuada y minimizar la pérdida de paquetes.

Pautas de instalación en campo

• Fije el módulo en la ranura del bastidor ESB designada utilizando los mecanismos de bloqueo integrados para asegurar que el plano de tierra del módulo haga contacto firme con la placa posterior del gabinete.
• Encamine el cableado de comunicación ESB a través de conductos metálicos dedicados para proporcionar un blindaje secundario contra RFI/EMI, manteniendo una distancia mínima de 150 mm de los cables de CA de alta tensión.
• Asegúrese de que la conexión de alimentación de 24 VCC esté cableada utilizando conductores de par trenzado de calibre adecuado, garantizando que la alimentación provenga de una unidad de alimentación industrial filtrada y estabilizada para mantener la sincronización de la señal.
• Inspeccione los pines del conector en la placa posterior en busca de signos de oxidación antes de la instalación; aplique una capa ligera de lubricante de contacto de grado industrial si las condiciones ambientales son muy húmedas o corrosivas.
