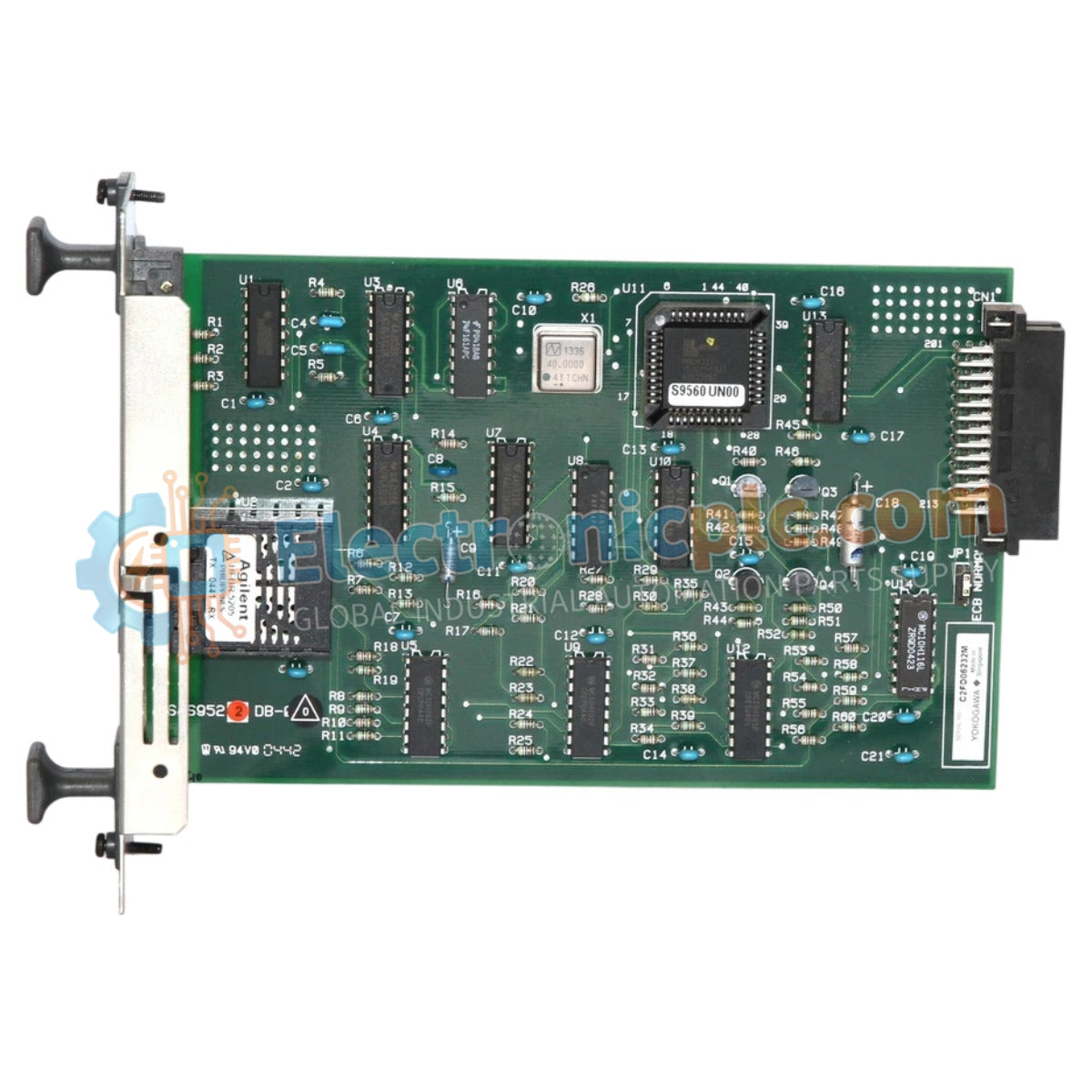

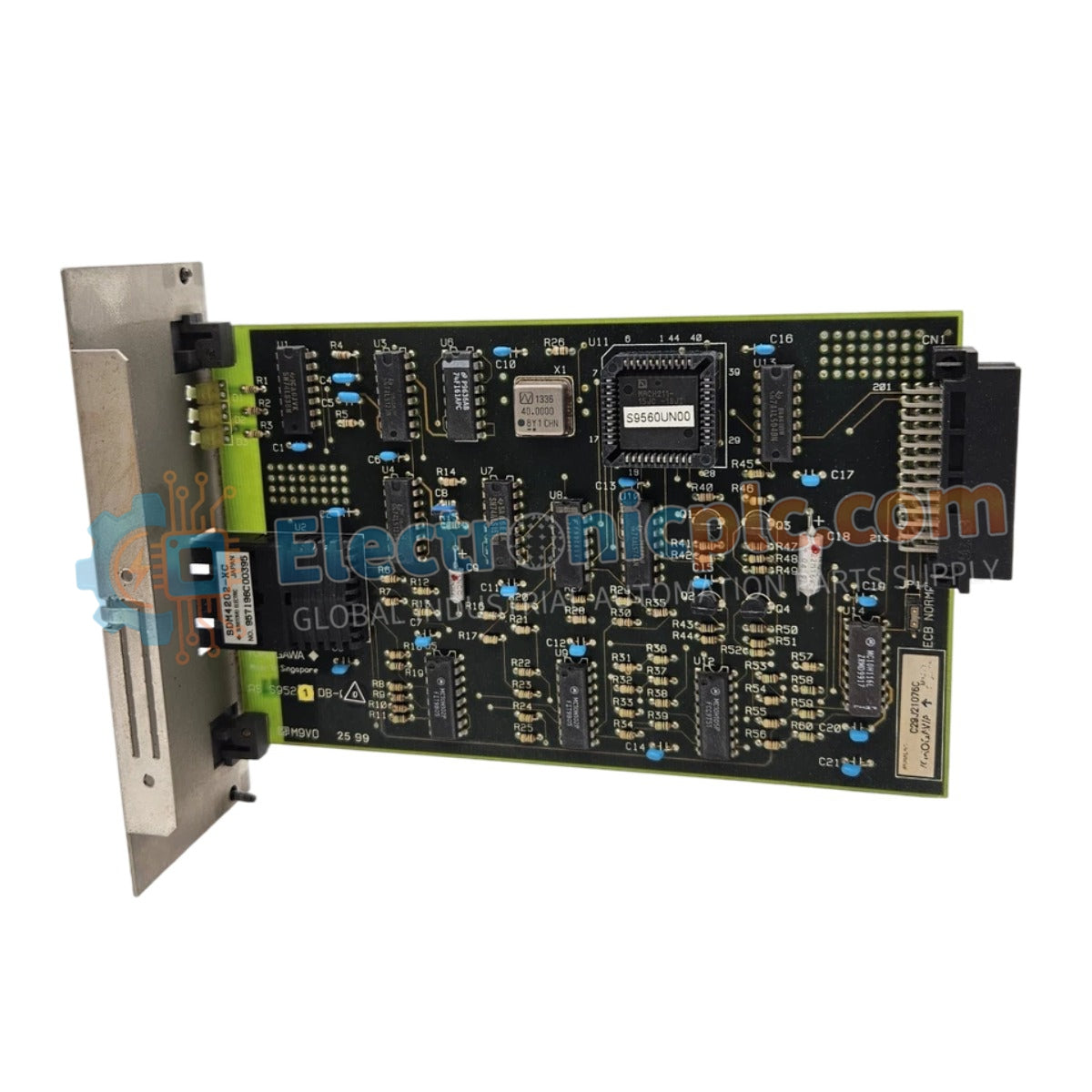

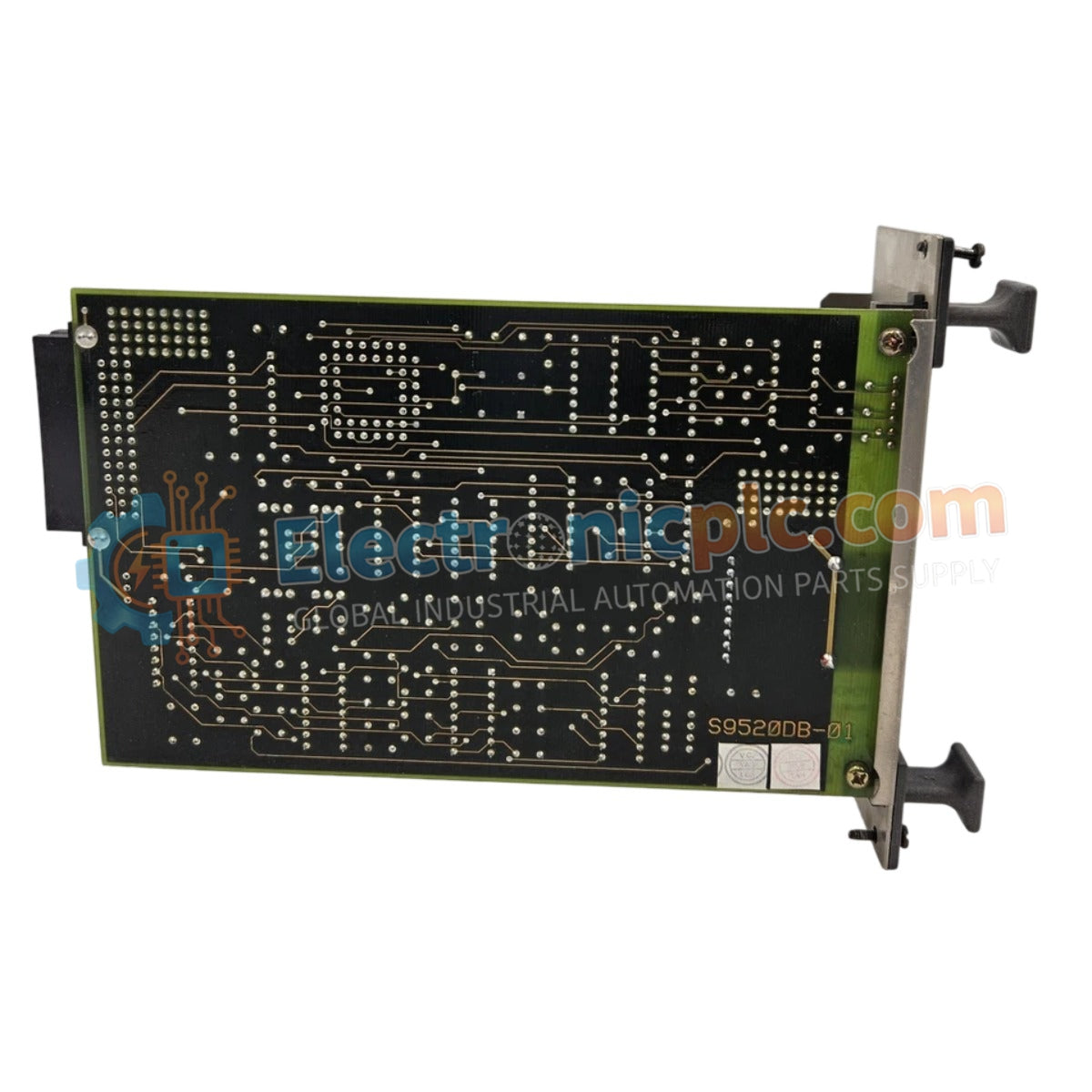

Configurado para la conversión de señales de alta velocidad y la interconexión de redes ópticas en sistemas CENTUM VP, el Yokogawa AIP578 (Módulo de E/S RIO transceptor eléctrico AIP578) proporciona una ejecución física directa de la transmisión de datos entre los nodos de E/S remotas y la Unidad de Control de Campo (FCU) a través de rutas de comunicación de fibra óptica.

Especificaciones de hardware

Control de procesos DCS e integridad de datos

El AIP578 funciona como un transceptor de alto ancho de banda, lo que garantiza el aislamiento galvánico entre la red de control de campo y los subsistemas de E/S remotos. Al utilizar fibra óptica, el módulo elimina eficazmente la degradación de la señal debido a la interferencia electromagnética (EMI) y al ruido de modo común. La arquitectura admite rutas de comunicación redundantes, lo que permite que el DCS mantenga la ejecución ininterrumpida del bucle de control durante las fallas del enlace de fibra. La gestión del búfer interno garantiza que los paquetes de datos de los protocolos FOUNDATION Fieldbus y HART cumplan con los requisitos de temporización determinísticos en la red distribuida.

Preguntas frecuentes

P: ¿Se puede utilizar el AIP578 en una configuración no redundante?

R: Sí, el módulo es compatible con versiones anteriores de configuraciones de una sola ruta; sin embargo, se recomienda la topología de ruta redundante para garantizar una alta disponibilidad y una comunicación continua en bucles de proceso de misión crítica.

P: ¿Cómo puedo diagnosticar una falla de comunicación de fibra óptica en este módulo?

R: Los LED de estado en el panel frontal proporcionan una indicación en tiempo real de la intensidad de la señal óptica y el estado de sincronización. Si el LED de enlace no está activo, verifique la integridad de la terminación de la fibra óptica y asegúrese de que las cubiertas antipolvo del transceptor se hayan quitado durante la instalación.

Directrices de instalación en campo

• Monte el módulo dentro de un gabinete RIO designado, asegurándose de que el cableado de fibra óptica se gestione con un radio de curvatura que exceda la especificación mínima para evitar microgrietas en el núcleo de vidrio.
• Verifique que la salida de la fuente de alimentación de 24 VCC esté dentro del rango de funcionamiento nominal antes de encenderla; el consumo de energía de 20 W requiere una terminación de cable de alta calidad en el bloque de terminales para evitar el calentamiento resistivo.
• Asegúrese de que todas las conexiones de fibra óptica se realicen en un entorno libre de polvo utilizando kits de limpieza óptica estándar de la industria; incluso una pequeña cantidad de partículas puede inducir una atenuación significativa de la señal (pérdida de dB).
• Separe las rutas de fibra óptica primaria y secundaria en las bandejas de cables para evitar que un único punto de falla (por ejemplo, daño físico o incendio) desactive ambos canales redundantes simultáneamente.
