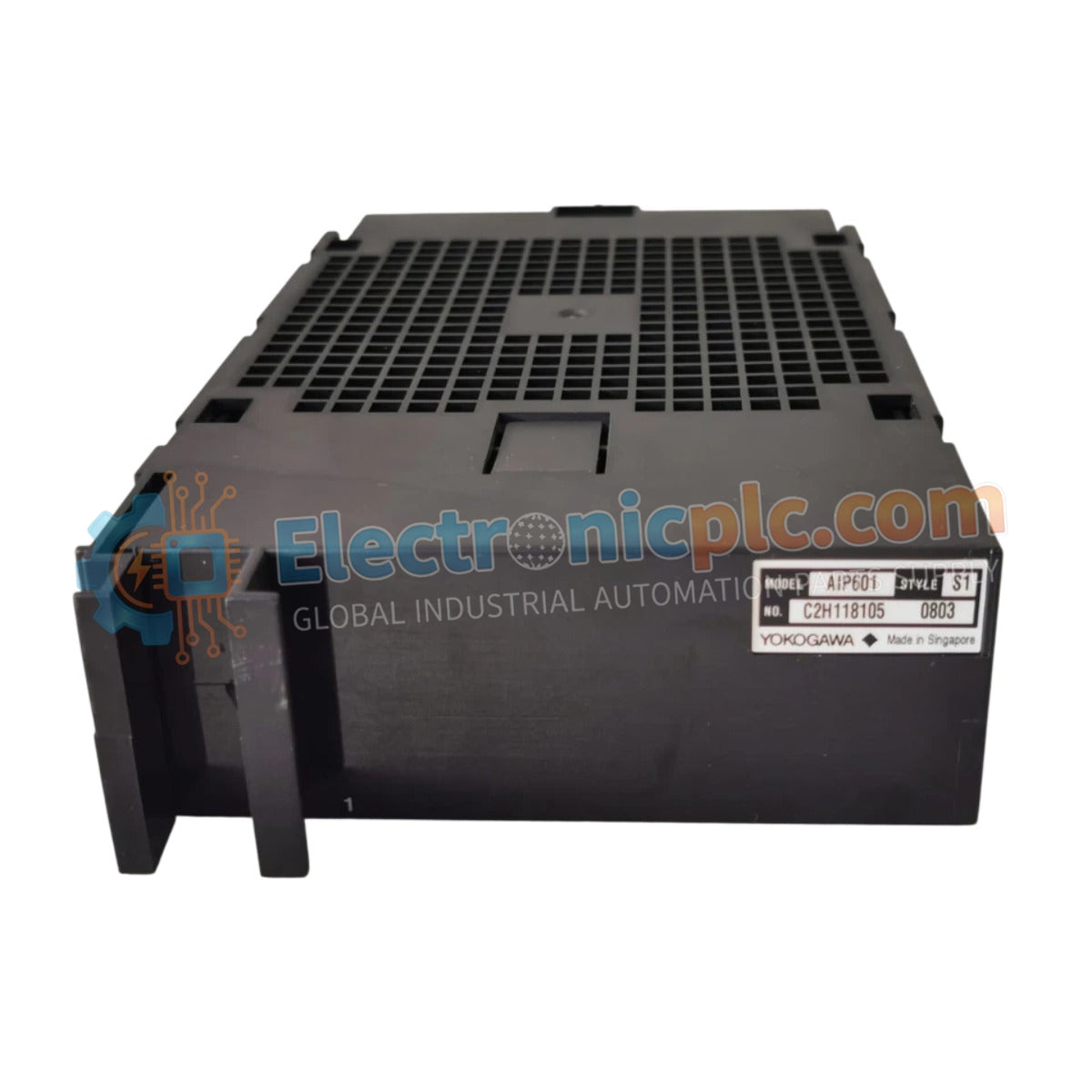

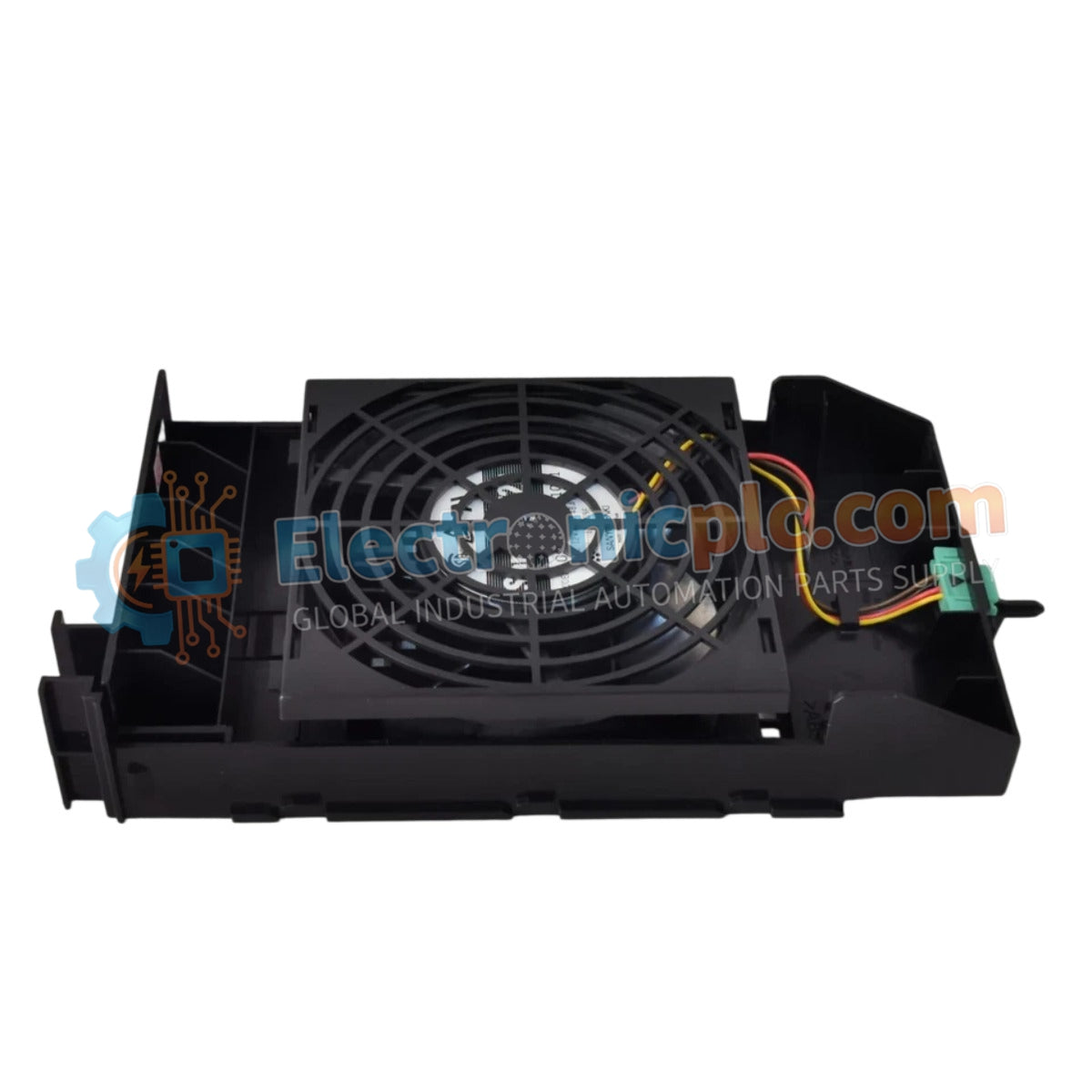

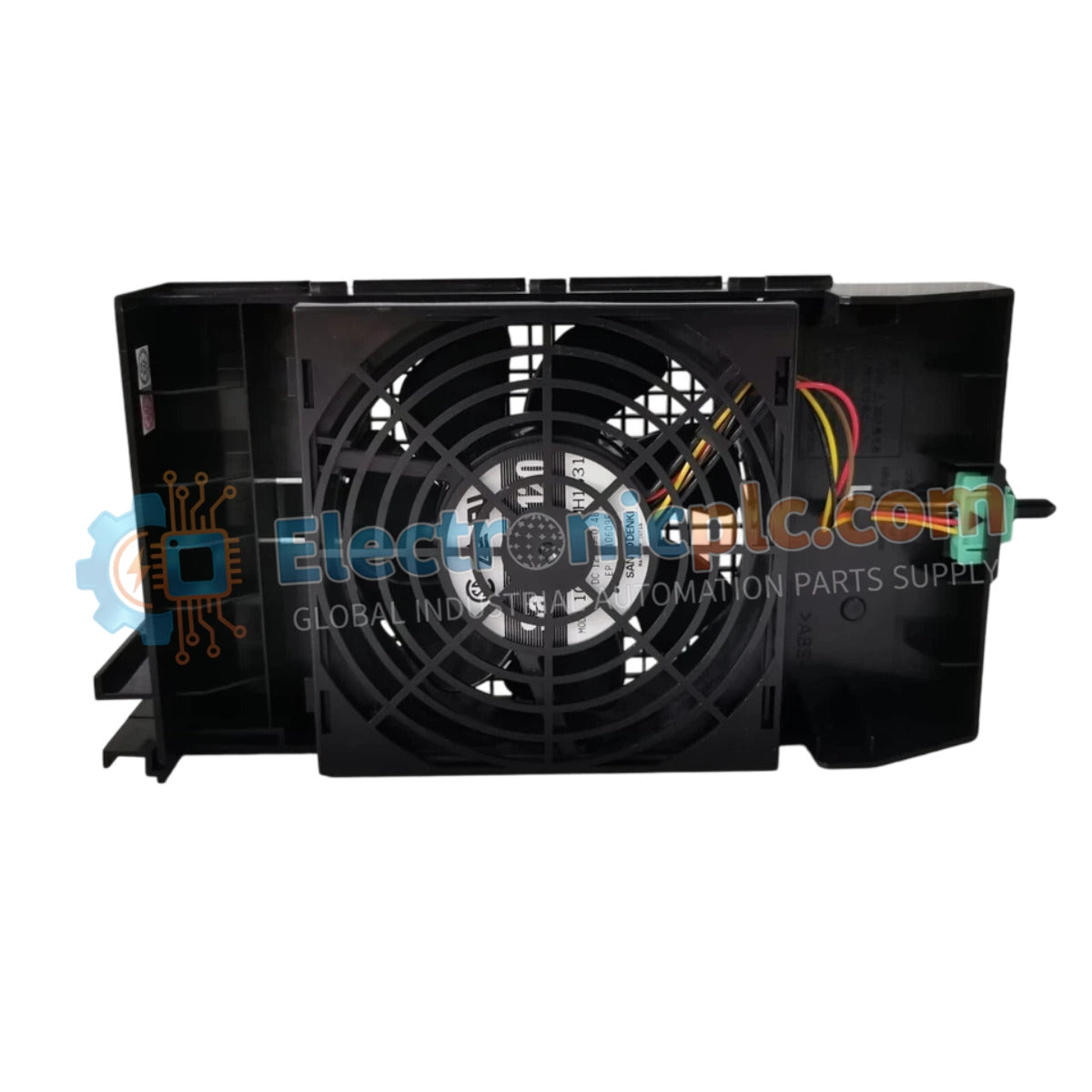

Configurado para la gestión térmica dentro de los armarios del sistema, el Yokogawa AIP601-S1 (unidad de ventilador de puerta AIP601) proporciona una ejecución física directa de la circulación de aire y la disipación de calor para los componentes internos de los armarios DCS y PLC.

Especificaciones de hardware

Control de procesos DCS e integridad de datos

El AIP601-S1 mantiene el entorno operativo de la instrumentación sensible al prevenir puntos calientes térmicos localizados dentro del rack del armario. Al garantizar el movimiento forzado del aire, la unidad estabiliza la temperatura ambiente interna, lo que es fundamental para mantener la precisión especificada y las características de deriva de los módulos de entrada analógica y las placas de CPU de alta velocidad. Este método de enfriamiento activo soporta la integridad a largo plazo de los condensadores electrolíticos y los componentes semiconductores, asegurando que permanezcan dentro de los umbrales de temperatura operativos requeridos para un rendimiento DCS de alta disponibilidad.

Preguntas frecuentes

P: ¿La unidad de ventilador AIP601-S1 monitorea su propio estado operativo?

R: Este modelo proporciona enfriamiento básico; es un componente de hardware pasivo. El monitoreo del flujo de aire o la velocidad del ventilador requiere la integración con un circuito de monitoreo externo o un contacto de alarma de armario conectado a un módulo de entrada digital.

P: ¿Se puede montar el AIP601-S1 en cualquier orientación en la puerta del armario?

R: El ventilador debe montarse de manera que los flujos de entrada y salida no estén obstruidos. Asegúrese de que la unidad esté orientada de acuerdo con el diseño de ventilación del armario, normalmente extrayendo aire caliente de la parte superior o central, para maximizar la eficiencia térmica.

Directrices de instalación en campo

• Fije la unidad a la puerta del armario utilizando los soportes de montaje integrados, asegurándose de que la junta forme un sello hermético para evitar la entrada de aire sin filtrar o polvo en el armario.
• Conecte los cables de alimentación a una fuente de alimentación dedicada de 24 VCC; evite la conexión en cadena de la alimentación del ventilador con módulos de comunicación sensibles a la señal para evitar el ruido conducido.
• Inspeccione periódicamente el filtro de entrada para detectar la acumulación de partículas; el flujo de aire bloqueado provocará un aumento de la contrapresión y un desgaste prematuro de los cojinetes del motor del ventilador.
• Verifique que la dirección de rotación del ventilador se alinee con la trayectoria de flujo de aire deseada (típicamente expulsando aire del armario) durante la prueba de encendido inicial.
