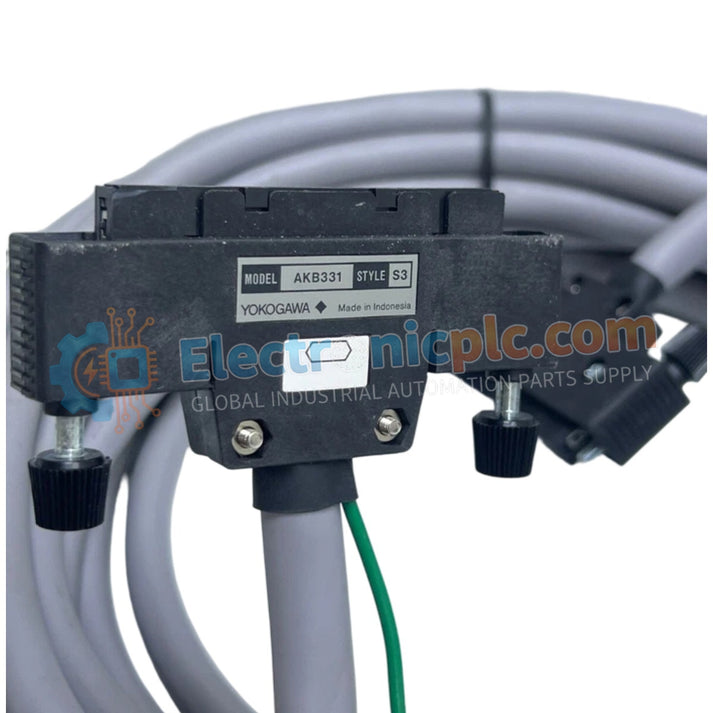

Configurado para interconexiones de señales de alta densidad dentro de arquitecturas de control DCS y PLC, el YOKOGAWA AKB331-M010 (Cable de señal AKB331) proporciona una ejecución física y eléctrica directa de la transmisión de datos multicanal.

Desglose de sufijos y matriz de modelos

La serie AKB331 utiliza códigos de sufijo estandarizados para definir los requisitos de longitud física para el enrutamiento de gabinete a gabinete o de gabinete a unidad de terminación de campo (FTU):

• Modelo AKB331: Cable de señal con interfaz macho de 50 pines a macho de 50 pines.
• Sufijo M010: Indica una longitud de cable fija de 10 metros.

Especificaciones de hardware

Conectividad de control de procesos e integridad de la señal

El conjunto AKB331 utiliza una estructura multiconductor diseñada para el acoplamiento de señales de baja latencia entre los módulos de E/S y los paneles de interfaz de campo. Cada conductor está diseñado para mantener la consistencia de la impedancia eléctrica, minimizando la diafonía entre canales de alta densidad. Los conectores cuentan con un mecanismo de bloqueo mecánico para evitar la desconexión accidental debido a la vibración del gabinete. Para garantizar el cumplimiento de los estándares de señalización industrial, el cable emplea una arquitectura totalmente blindada que, cuando se conecta a tierra correctamente en el panel de interfaz, mitiga la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI) dentro del entorno de control.

Preguntas frecuentes

P: ¿Se puede utilizar el AKB331-M010 para la distribución de energía además de la transmisión de señales?

R: Si bien el cable está clasificado para hasta 3 A por pin, está diseñado principalmente para la transmisión de señales de bajo voltaje. Debe evitarse un consumo de corriente excesivo para evitar la acumulación de calor dentro del mazo de cables y garantizar la integridad de la señal.

P: ¿Es el aislamiento de PVC adecuado para entornos con alta exposición química?

R: El aislamiento de PVC de alta calidad proporciona protección estándar contra la humedad y los contaminantes leves; sin embargo, la exposición a solventes específicos o vapores químicos fuertes puede requerir protección adicional con conductos.

Pautas de instalación en campo

1. Pase el cable a través de bandejas de cables o conductos dedicados, separados de las líneas eléctricas de alta tensión, para evitar el ruido inducido en las líneas de señal.
2. Asegúrese de mantener el radio de curvatura mínimo durante la instalación; no doble ni apriete el cable en los bordes afilados del gabinete.
3. Alinee cuidadosamente los conectores de 50 pines con los cabezales del módulo o de la placa de terminales; aplique una presión uniforme para activar los cierres hasta que se confirme una conexión segura.
4. Verifique toda la continuidad pin a pin con un multímetro digital antes de encender el sistema de control para detectar posibles circuitos abiertos o cortocircuitos resultantes de daños durante el envío.
5. Asegure el cable utilizando bridas de nailon a intervalos de 500 mm para evitar la tensión en los cabezales de los conectores causada por el peso del conjunto de 10 metros.
