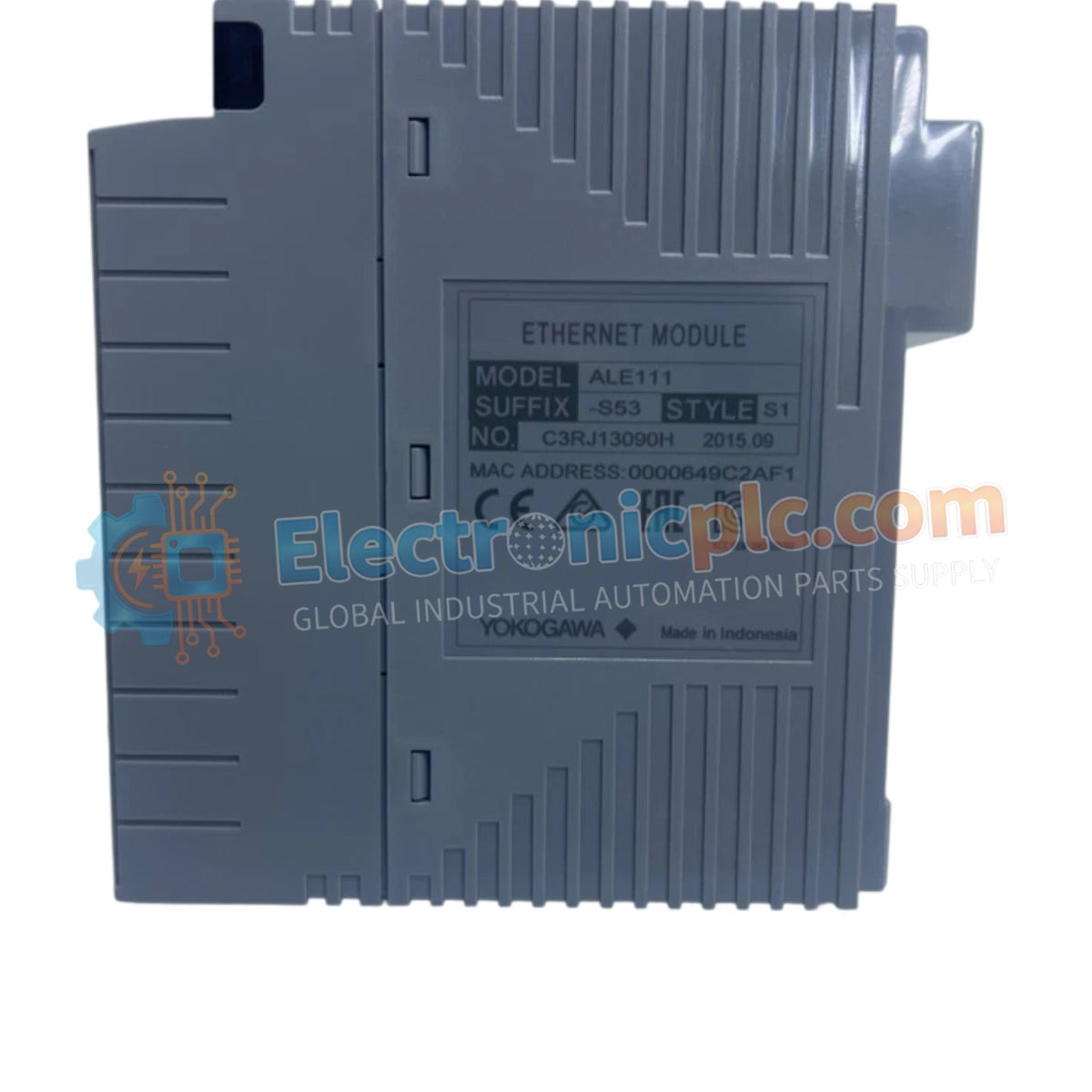

Configurado para la interconexión de redes heredadas en arquitecturas DCS, el Yokogawa ALE111-S53 (módulo de comunicación Ethernet ALE111) proporciona una ejecución física/eléctrica directa de intercambio de datos punto a punto a 10 Mbps.

Especificaciones de hardware

Conectividad de red e integridad de la transmisión

El ALE111-S53 funciona como un componente de hardware dedicado para tender un puente entre los datos de control de procesos a través de redes Ethernet 10BASE-T. El módulo utiliza un conector RJ-45 y está restringido a configuraciones punto a punto o basadas en hub con una longitud máxima de segmento de 100 m. Como dispositivo semidúplex, CSMA/CD (Acceso Múltiple con Detección de Colisiones y Detección de Portadora), requiere una gestión cuidadosa del tráfico de red para evitar la latencia inducida por colisiones. Los usuarios deben asegurarse de que el cableado de par trenzado de 100 ohmios esté correctamente terminado, ya que los reflejos de señal en entornos heredados de 10 Mbps pueden provocar la corrupción de los paquetes de datos.

Preguntas frecuentes

P: ¿Puede el ALE111-S53 conectarse directamente a switches Gigabit Ethernet modernos?

R: La compatibilidad depende del soporte del switch para la negociación automática o los modos semidúplex de 10 Mbps heredados. Asegúrese de que el puerto del switch esté forzado a 10 Mbps semidúplex si el módulo no logra establecer un enlace.

P: ¿Este módulo es capaz de comunicación dúplex completo?

R: No. El ALE111-S53 está estrictamente limitado a la operación semidúplex IEEE 802.3 10BASE-T. Intentar forzar el dúplex completo resultará en colisiones persistentes y pérdida de comunicación.

Pautas de instalación en campo

1. Monte el módulo de forma segura en la unidad base designada SSC60, SSC50, SSC57 o SNB10D.
2. Utilice solo cableado de par trenzado de 100 ohmios; evite usar cables blindados donde no se especifique para evitar corrientes de bucle de tierra entre los segmentos del sistema.
3. Verifique que la longitud del cable entre el módulo y el HUB o el sistema par no exceda los 100 m.
4. Asegúrese de que el conector RJ-45 esté completamente acoplado y protegido de la tensión física, ya que la interfaz del módulo es sensible a la desalineación mecánica.
5. Realice una verificación de integridad del enlace al encender para confirmar que el módulo ha establecido con éxito una conexión de 10 Mbps con el segmento de red.
