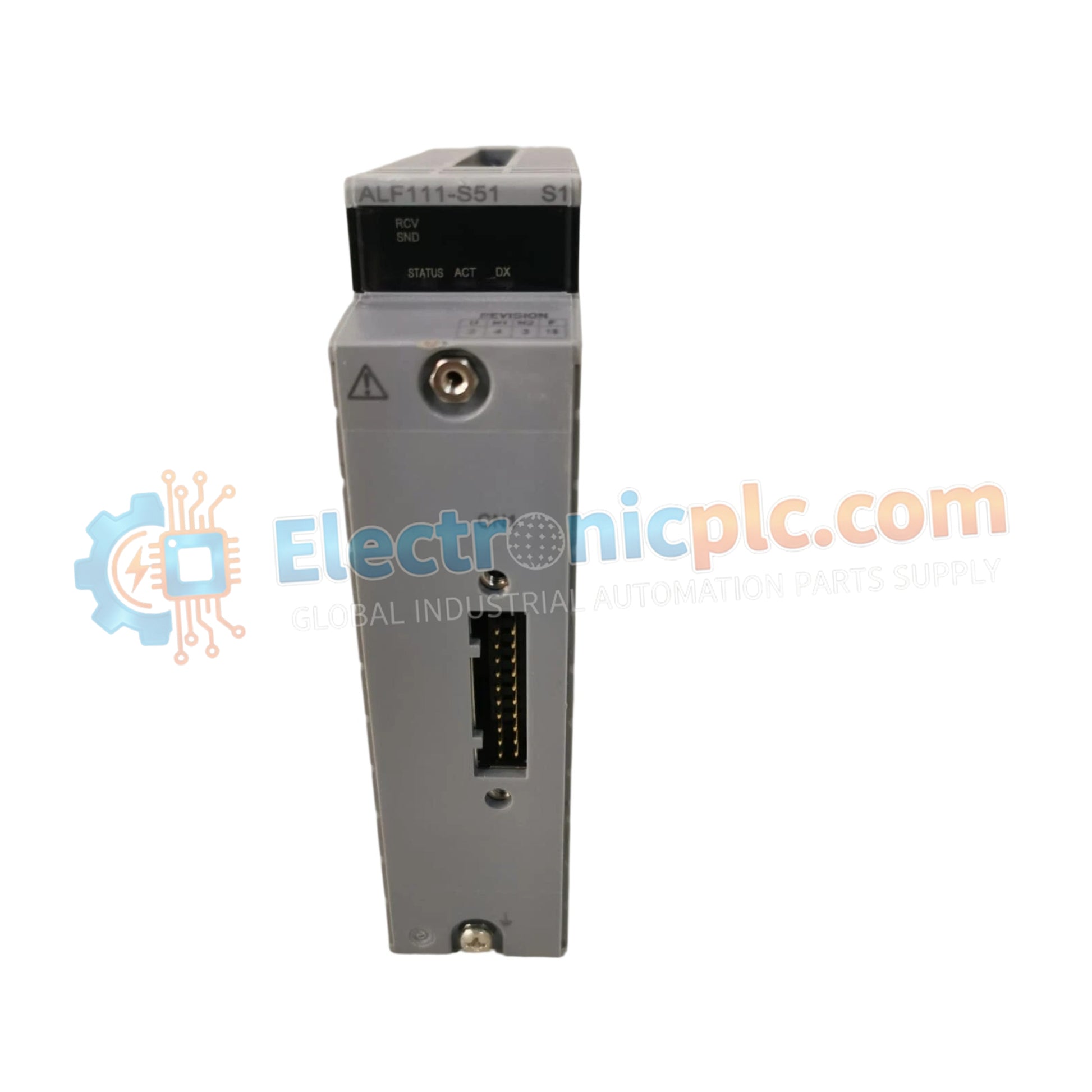

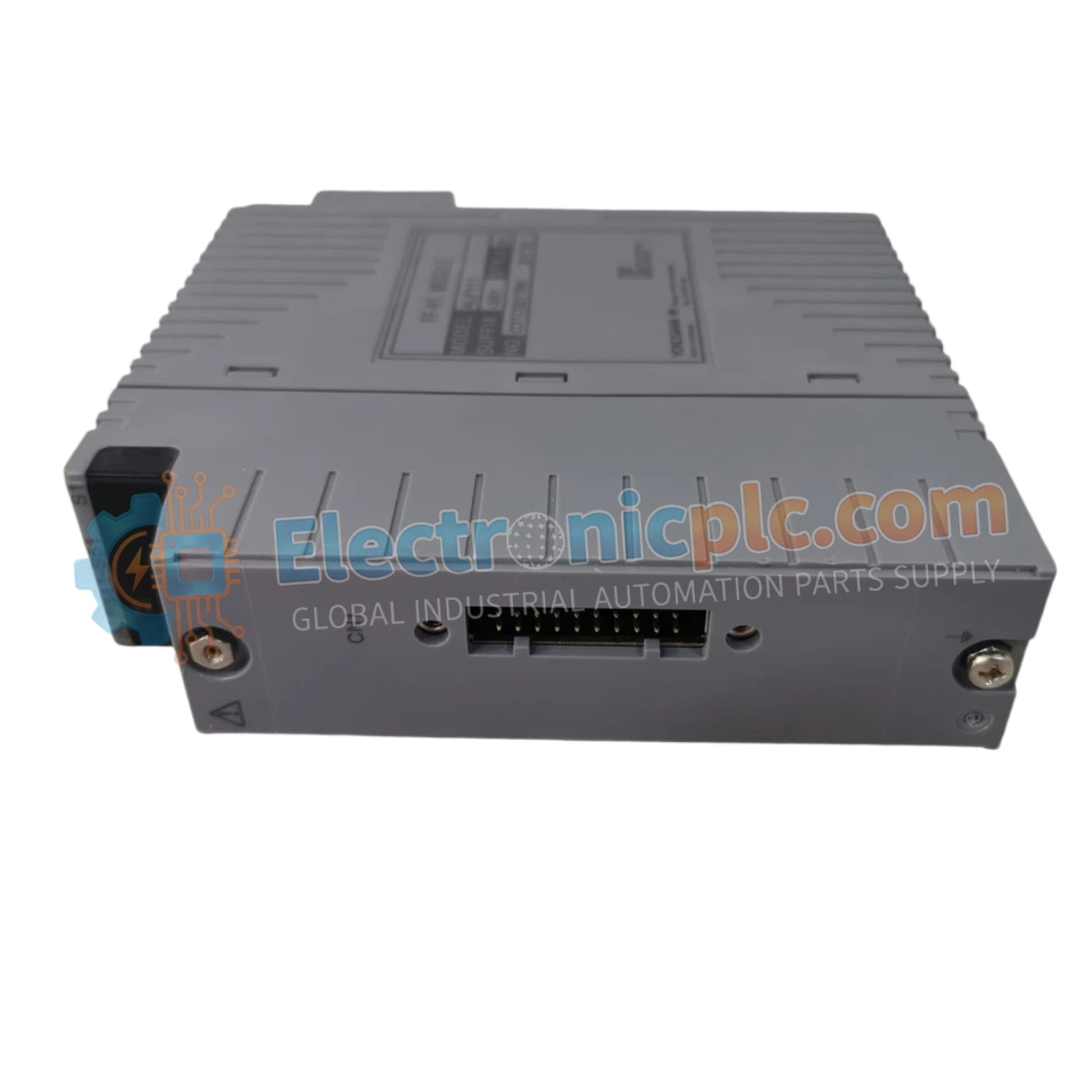

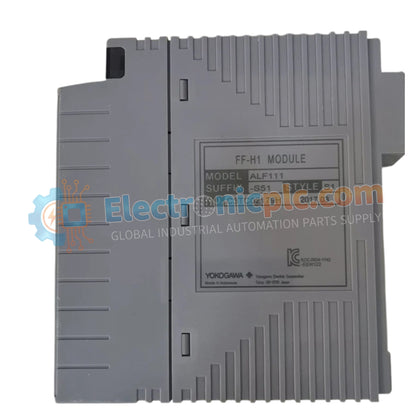

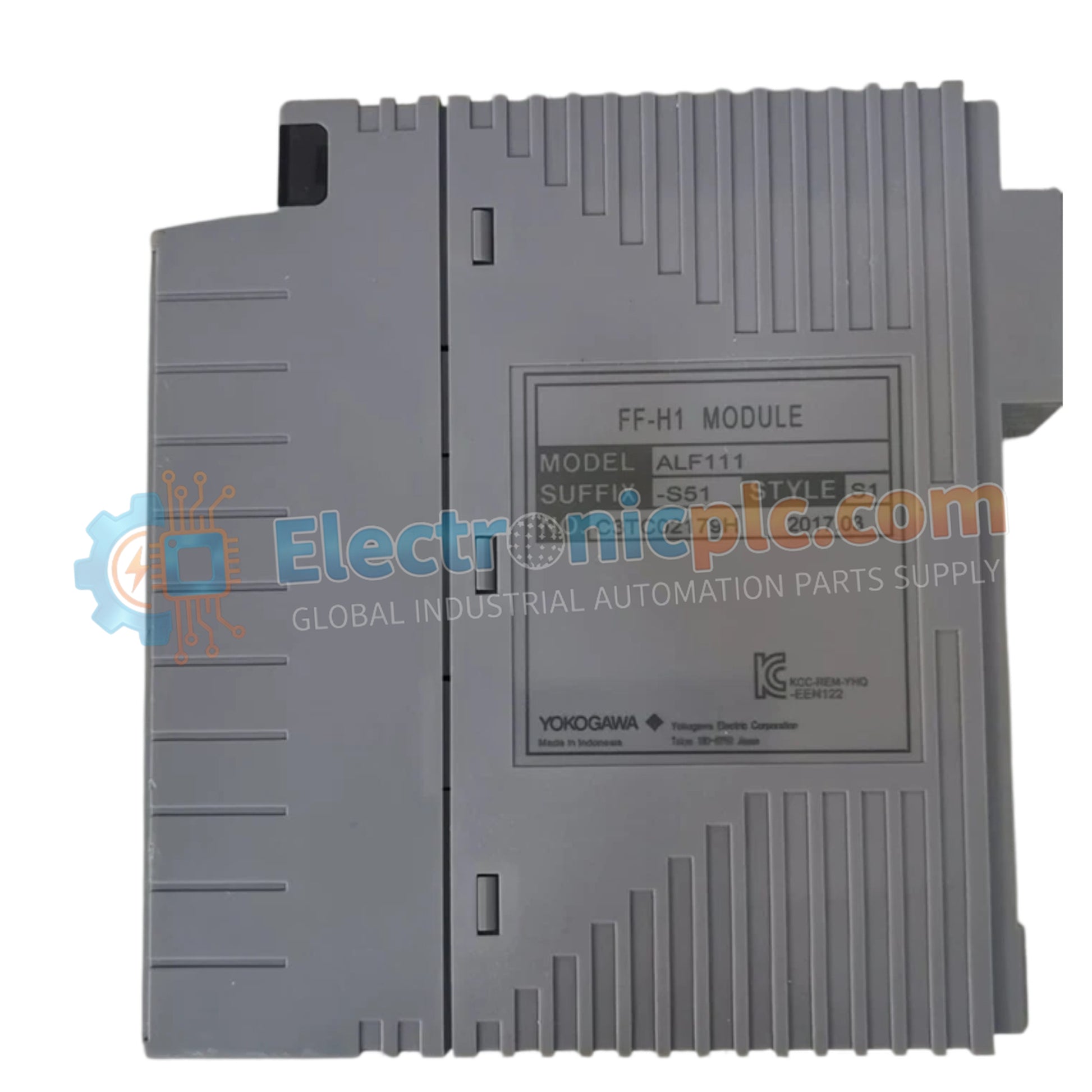

El YOKOGAWA ALF111-S51 (Módulo de comunicación de bus de campo Foundation ALF111) funciona como un componente de hardware dedicado para la comunicación a nivel de campo y la adquisición de datos dentro de las arquitecturas de control CENTUM VP y CENTUM CS 3000. Este módulo proporciona ejecución física/eléctrica directa para la comunicación FOUNDATION Fieldbus H1, facilitando el intercambio de datos de alta velocidad entre la instrumentación de campo y el sistema de control distribuido.

Desglose de sufijos y matriz de modelos

La configuración ALF111-S51 se define mediante los siguientes atributos de construcción:

• ALF111: Designación del modelo base para el módulo de comunicación Foundation Fieldbus.

• -S: Especifica el tipo de funcionamiento estándar para entornos de control de procesos de propósito general.

• 5: Indica que no hay protección contra explosiones integrada, lo que requiere barreras externas para el cumplimiento de ubicaciones peligrosas.

• 1: Designa la inclusión de la opción ISA Standard G3, que proporciona una mayor resistencia a las condiciones ambientales corrosivas.

Especificaciones de hardware

Conectividad Foundation Fieldbus

El ALF111-S51 admite la comunicación FOUNDATION Fieldbus determinista, lo que permite la transmisión de datos multivariable a través de un único segmento de par trenzado. Gestiona el tráfico cíclico y acíclico necesario para la instrumentación compleja, asegurando que las variables de proceso, los datos de diagnóstico del dispositivo y los parámetros de configuración se sincronicen con los ciclos de escaneo del controlador de la estación. La implementación de alimentación de bus y acondicionamiento de señal del módulo permite la integración de múltiples dispositivos de campo inteligentes manteniendo un estricto cumplimiento de las especificaciones de la capa física de Fieldbus.

Preguntas frecuentes

P: ¿Se puede usar el ALF111-S51 en una configuración redundante de Fieldbus?

R: Sí, el módulo admite la comunicación redundante de Fieldbus. Cuando se combina con un ALF111 secundario en una configuración dual, proporciona conmutación por error automática, lo que garantiza que la comunicación del lazo de control se mantenga estable en caso de una falla del módulo primario.

P: ¿Es necesaria la opción G3 para todas las instalaciones?

R: La opción ISA Standard G3 proporciona una mayor protección contra contaminantes corrosivos en el aire. Se recomienda su uso en entornos con altas concentraciones de dióxido de azufre, sulfuro de hidrógeno u otros productos químicos agresivos para evitar fallas prematuras de las trazas de circuitos internos.

Pautas de instalación en campo

1. Asegúrese de que el módulo esté completamente encajado en la ranura de la placa base designada antes de apretar los tornillos de retención mecánica para asegurar una conexión confiable al bus del sistema.

2. Al conectarse al segmento FOUNDATION Fieldbus, asegure una coincidencia de impedancia adecuada en ambos extremos del segmento del bus utilizando terminadores compatibles.

3. Utilice cableado de par trenzado blindado específicamente aprobado para los estándares de la capa física de Fieldbus (generalmente se recomienda el Tipo A). Conecte el blindaje a la barra de tierra del gabinete en un solo punto para evitar bucles de tierra.

4. Verifique que el voltaje de la fuente de alimentación del bus en el terminal del dispositivo de campo esté dentro del rango operativo (típicamente de 9 V a 32 V CC) después de tener en cuenta la caída de voltaje del cable.

5. Después de la instalación física, utilice las herramientas de ingeniería del sistema para realizar el descubrimiento del segmento del bus y verificar que todos los dispositivos conectados estén direccionados y comunicándose correctamente sin errores.
