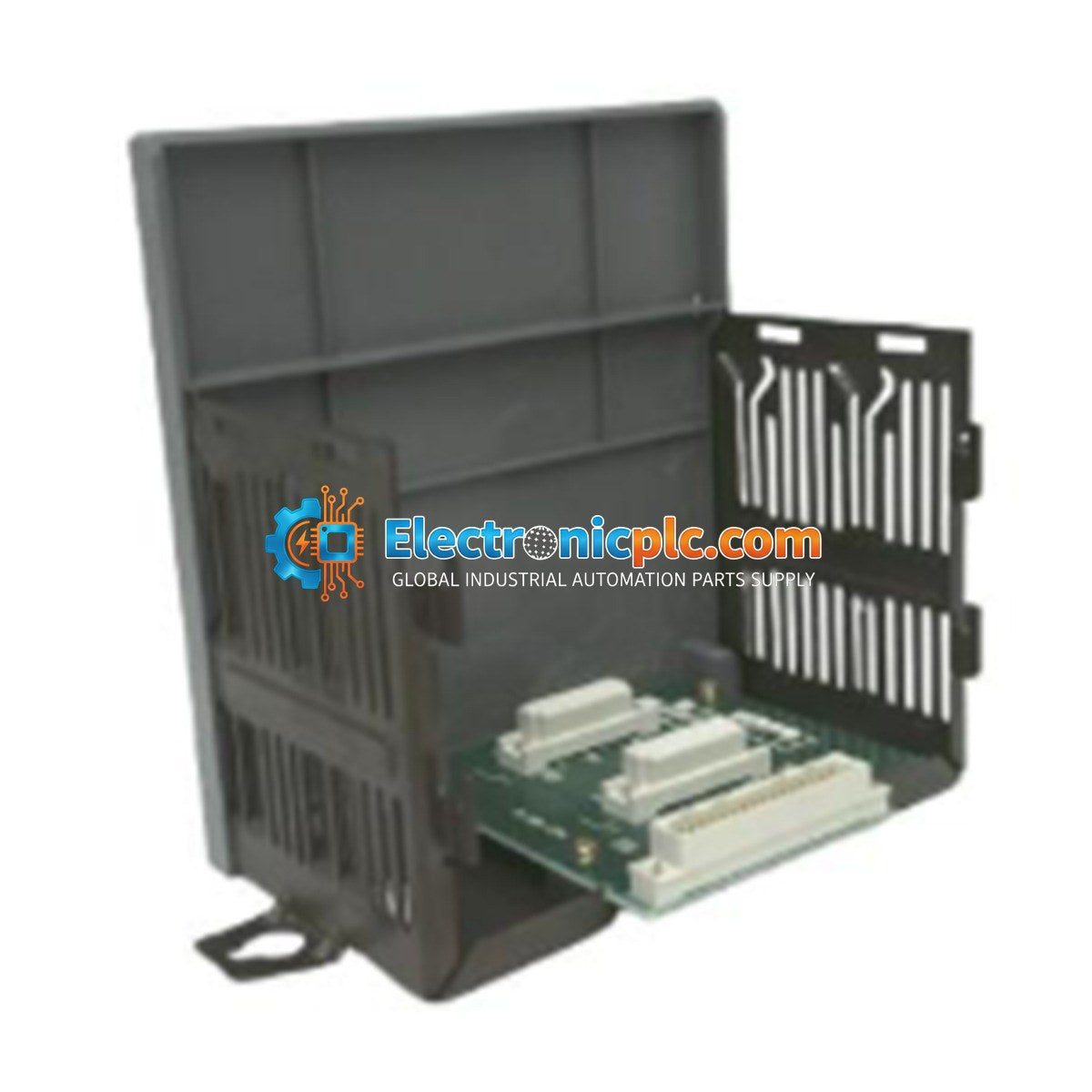

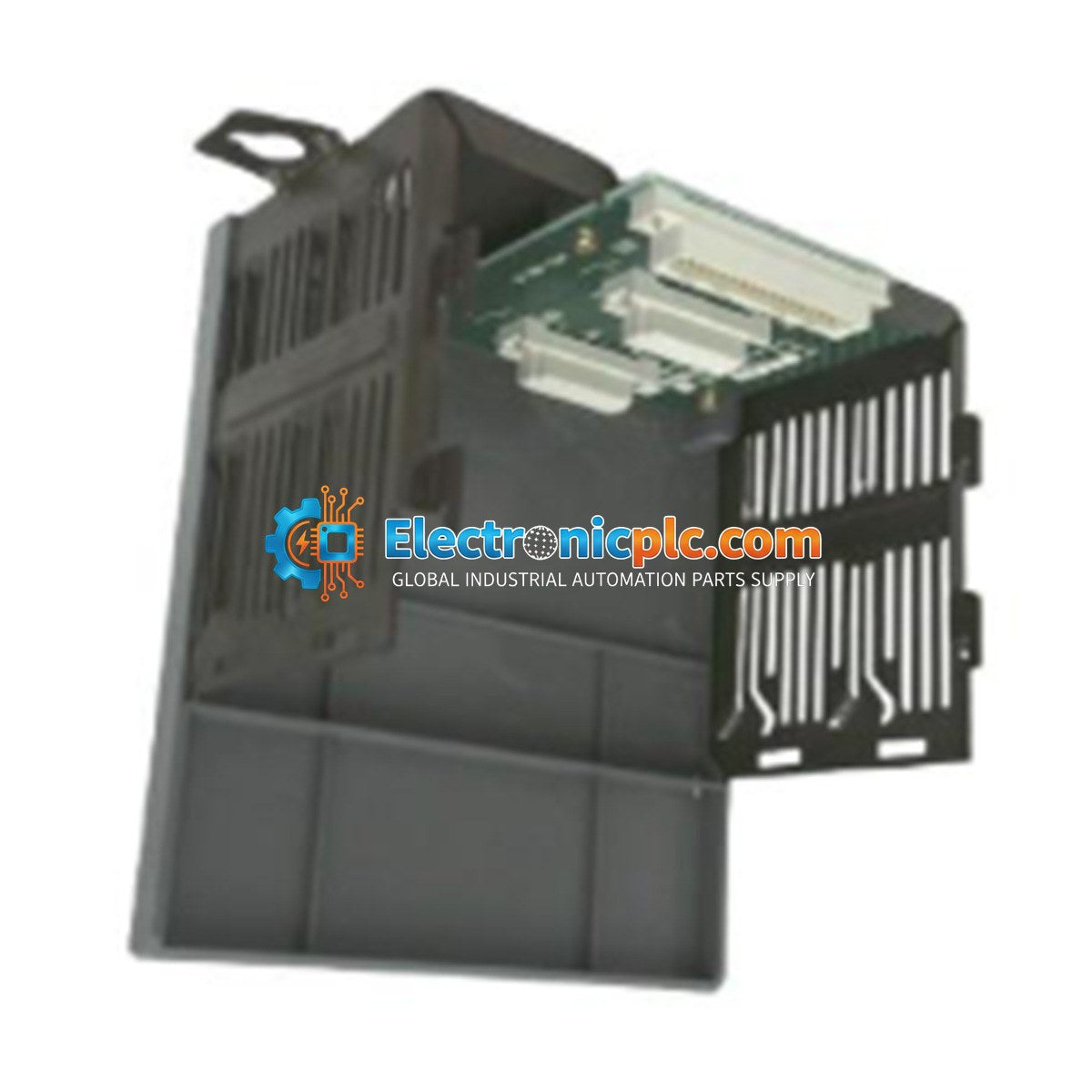

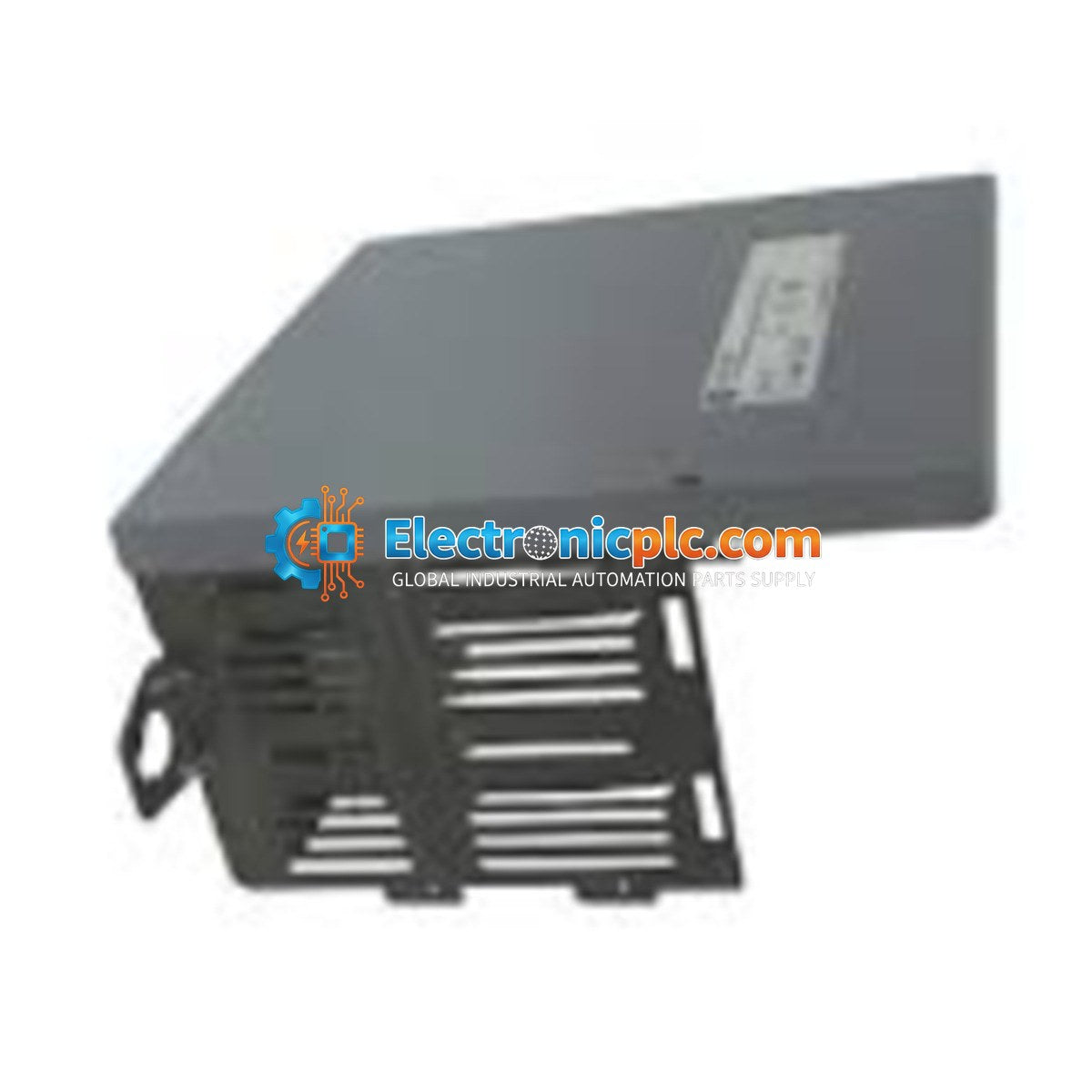

Allen-Bradley 1746-A2 SLC 500 Modular Expansion Chassis

Allen-Bradley 1746-A2 SLC 500 Modular Expansion Chassis

Description

The Allen-Bradley 1746-A2 is a 2-slot modular chassis designed for the SLC 500 control system. As the most compact chassis in the SLC 500 product line, it is primarily used...

29 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 8

SKU: 1746-A2
Proveedora: Allen-Bradley
tipo: PLC Expansion Chassis
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746-A2 is a 2-slot modular chassis designed for the SLC 500 control system. As the most compact chassis in the SLC 500 product line, it is primarily used as an expansion rack for adding I/O points to an existing system or as a remote I/O station when utilized with an appropriate adapter module. Despite its small form factor, the 1746-A2 provides the necessary backplane communication and power distribution required for standard 1746 I/O modules.

Features

  • Compact 2-slot design for space-constrained industrial environments.
  • Supports one processor or I/O adapter in Slot 0 and one additional I/O module.
  • Compatible with standard SLC 500 backplane communication protocols.
  • Supports system expansion by interconnecting up to three chassis total using standard chassis interconnect cables.
  • Robust backplane power distribution for reliable module operation.

Applications

The 1746-A2 is ideal for small-scale automation tasks, remote I/O drops, or as a secondary expansion rack in larger SLC 500 control architectures. It is commonly deployed in manufacturing, material handling, and process control systems where modularity and footprint efficiency are required.

Technical Specifications

Brand Allen-Bradley
Product Line SLC 500
Slot Capacity 2 Slots
Max Backplane Current (5.1V DC) 10 Amps
Max Backplane Current (24V DC) 2.88 Amps
Mounting Type Panel Mount
Operating Temperature 0 to 60 degC (32 to 140 degF)
Storage Temperature -40 to 85 degC (-40 to 185 degF)
Humidity 5 to 95% (Non-condensing)

Installation Guidelines

  • Ensure the chassis is mounted on a flat, vibration-resistant surface using the provided mounting holes.
  • Maintain adequate clearance around the chassis to allow for proper airflow and heat dissipation.
  • Always power down the system before installing or removing modules from the chassis to prevent electrical damage.
  • Ensure all modules are fully seated and the retaining screws are tightened to secure the connection to the backplane.
  • When using multiple chassis, ensure interconnect cables are properly routed and shielded from high-EMI sources.
  • Follow standard ESD precautions when handling the chassis and modules to prevent damage to sensitive electronic components.

FAQ

Can the 1746-A2 be used as a standalone processor rack?

Yes, the 1746-A2 can house an SLC 500 processor in Slot 0, allowing it to function as a small, standalone controller rack.

How many chassis can be connected together?

You can connect up to three chassis in a single local system using the appropriate chassis interconnect cables.
