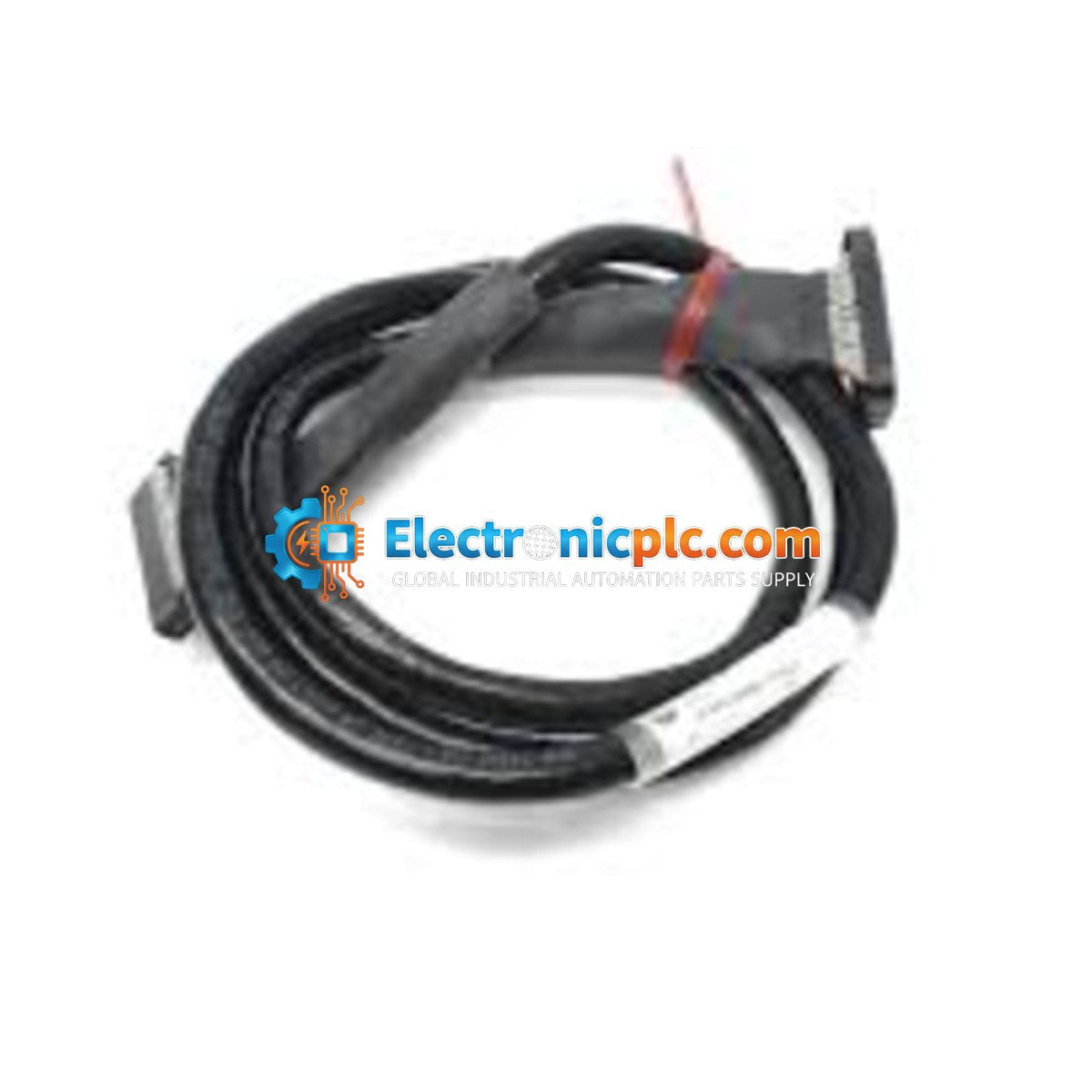

Allen-Bradley 1746-C9 SLC 500 Chassis Interconnect Cable

Allen-Bradley 1746-C9 SLC 500 Chassis Interconnect Cable

Description

The Allen-Bradley 1746-C9 is a 36-inch (3-foot) ribbon-style interconnect cable engineered for the SLC 500 modular control system. This cable facilitates reliable communication between the primary processor chassis and...

26 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: 1746-C9
Proveedora: Allen-Bradley
tipo: PLC Cable
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746-C9 is a 36-inch (3-foot) ribbon-style interconnect cable engineered for the SLC 500 modular control system. This cable facilitates reliable communication between the primary processor chassis and secondary or tertiary expansion chassis within an industrial enclosure. It is a critical component for systems requiring distributed I/O across multiple racks, ensuring seamless data transfer between the SLC 5/01, 5/02, 5/03, 5/04, or 5/05 processors and remote I/O modules.

Features

  • System Expansion: Enables multi-chassis configurations, supporting up to 3 chassis in a single local system.
  • Compatibility: Fully compatible with all modular 1746 chassis, including 1746-A4, 1746-A7, 1746-A10, and 1746-A13.
  • Flexible Routing: Designed for chassis spacing between 6 and 36 inches, allowing for versatile panel layout and installation.
  • Robust Design: Ribbon-style construction optimized for industrial environments with a defined bend radius for durability.

Technical Specifications

Brand Allen-Bradley
Product Line SLC 500
Cable Length 0.91 meters (36 inches)
Max Expansion 3 chassis total per local system
Bend Radius Clearance 101.6 mm (4 inches)
Operating Temperature 0 to 60 degC (32 to 140 degF)
Weight 0.28 kg (0.63 lbs)

Installation Guidelines

  • Power Down: Always disconnect power from the SLC 500 system before connecting or disconnecting the chassis interconnect cable to prevent electrical damage.
  • Bend Radius: Ensure the cable is not bent tighter than the 101.6 mm (4-inch) minimum radius to avoid damaging the internal ribbon conductors.
  • Routing: Route the cable away from high-voltage AC lines and heavy electromagnetic interference (EMI) sources to maintain signal integrity.
  • Seating: Ensure the connectors are fully seated and locked into the chassis ports. Avoid applying excessive tension or pulling force on the cable ends.

FAQ

Can the 1746-C9 be used to connect more than three chassis?

No, the SLC 500 system architecture typically supports a maximum of three chassis (one local and two expansion) in a single local system configuration.

Is this cable compatible with all SLC 500 chassis?

Yes, the 1746-C9 is designed for use with all modular 1746 chassis, including the 4, 7, 10, and 13-slot versions.
