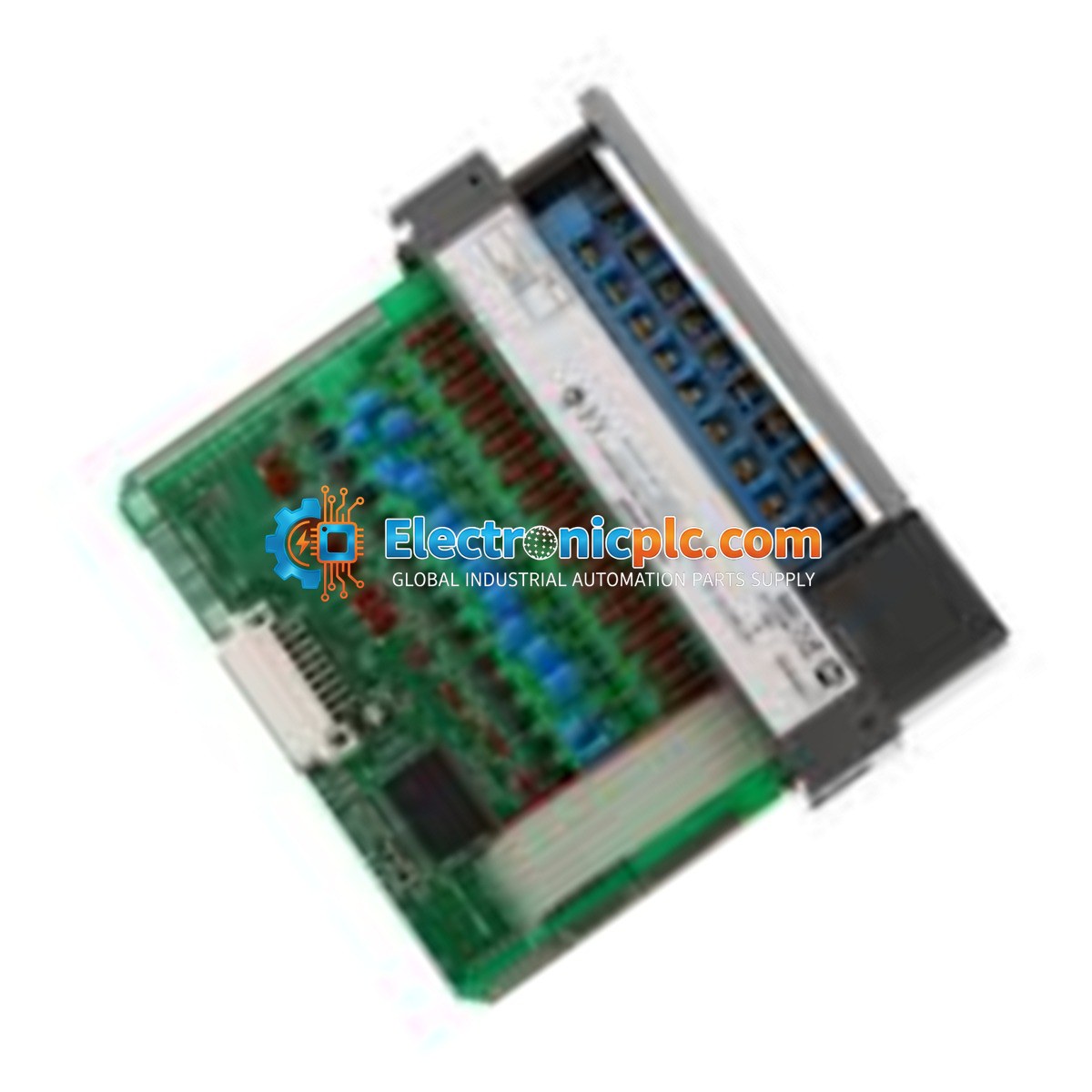

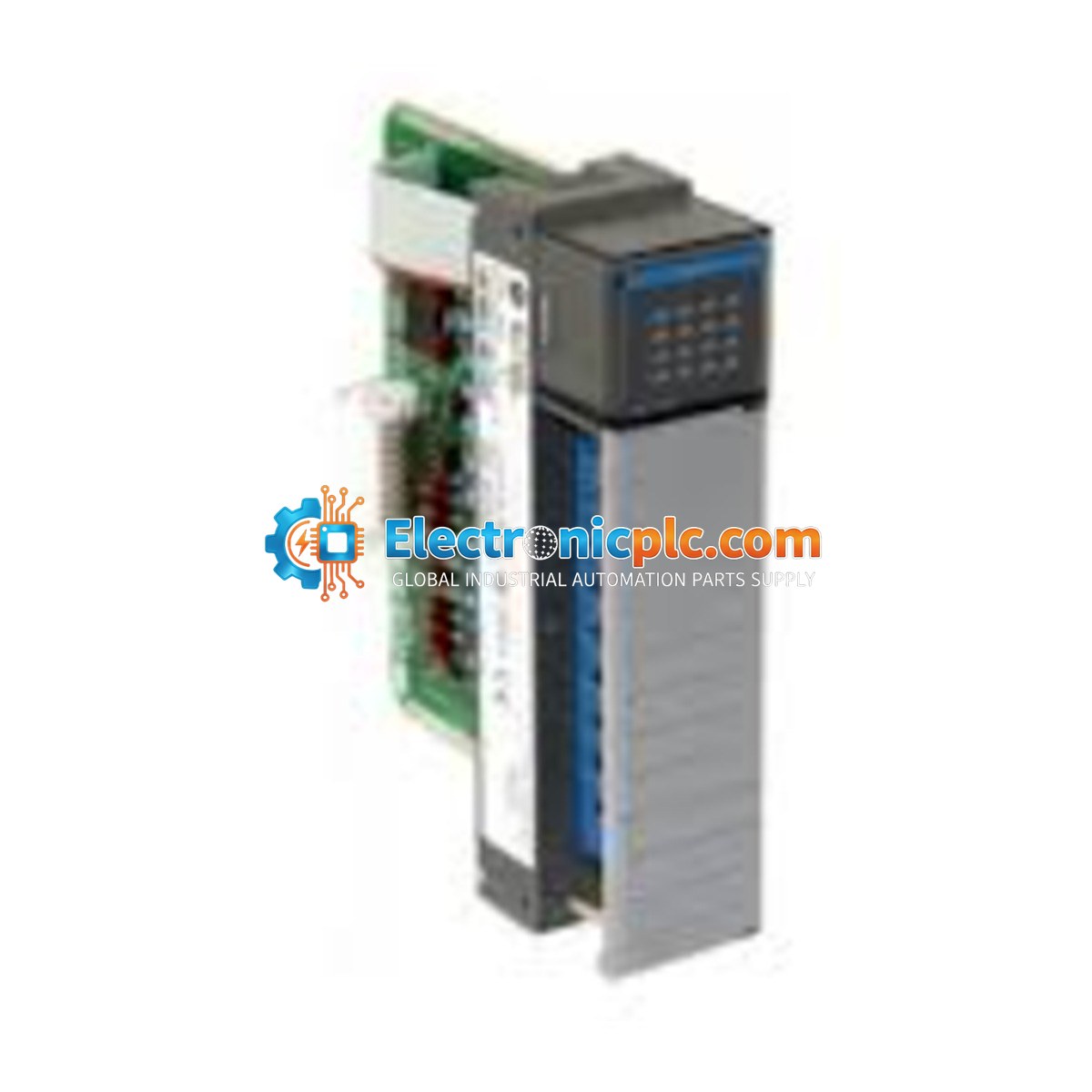

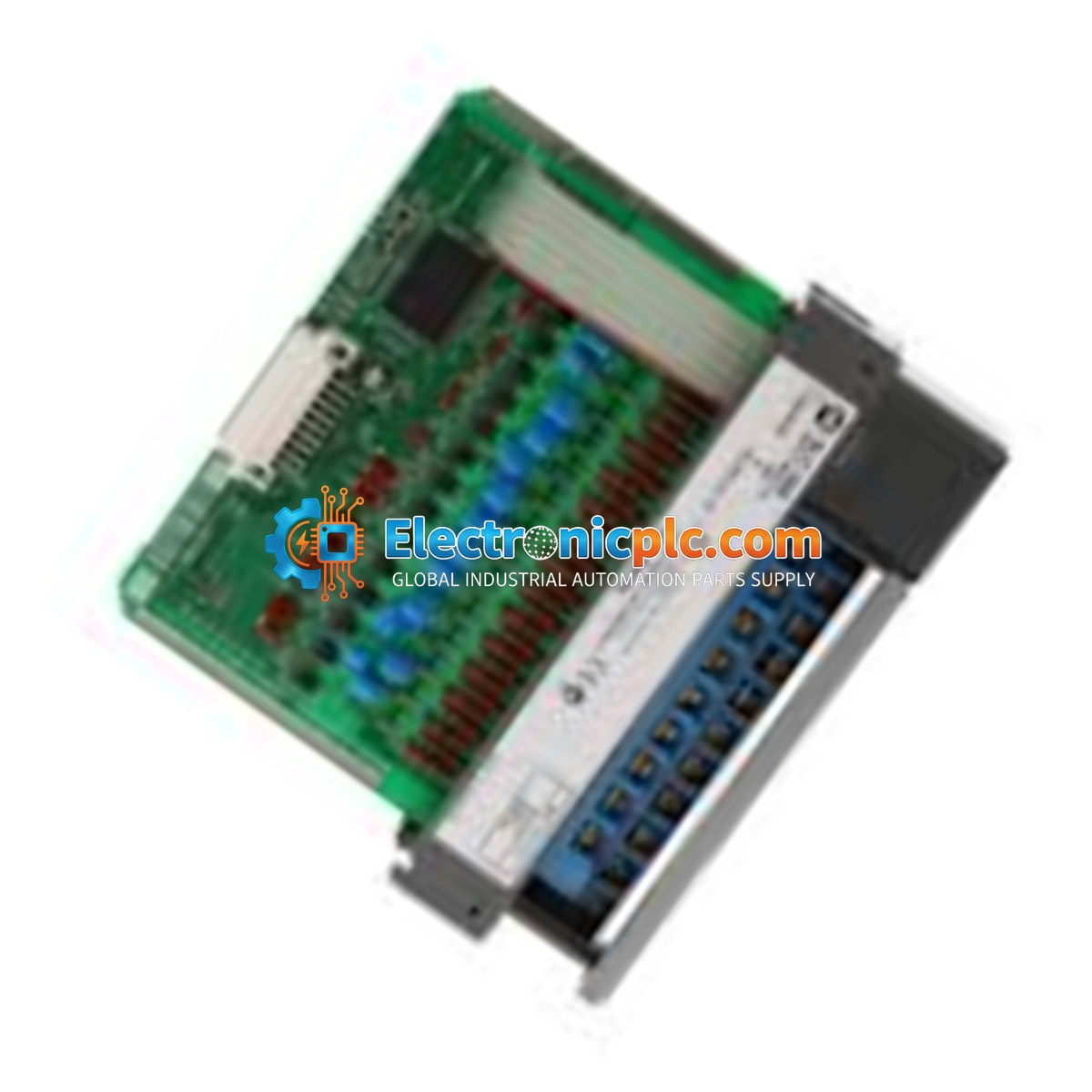

Allen-Bradley 1746-ITB16 SLC 500 Fast Response DC Sinking Input Module

Allen-Bradley 1746-ITB16 SLC 500 Fast Response DC Sinking Input Module

Description

The Allen-Bradley 1746-ITB16 is a high-performance digital input module designed for the SLC 500 programmable logic controller system. This module features 16 fast-response, sinking DC inputs, engineered to provide reliable...

28 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 2

SKU: 1746-ITB16
Proveedora: Allen-Bradley
tipo: Digital Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746-ITB16 is a high-performance digital input module designed for the SLC 500 programmable logic controller system. This module features 16 fast-response, sinking DC inputs, engineered to provide reliable signal acquisition in industrial automation environments where rapid state changes must be captured accurately. It operates within a voltage range of 10 to 30 VDC, making it suitable for a variety of 24VDC control applications.

Features

  • 16-point digital DC sinking input configuration.
  • Fast response circuitry for high-speed signal processing.
  • Compatible with standard SLC 500 chassis backplanes.
  • Wide operating voltage range of 10-30 VDC.
  • Low power consumption with a backplane current load of 85 mA at 5VDC.

Applications

This module is typically used in SLC 500 control systems for high-speed counting, pulse detection, and rapid sensor feedback applications where standard input modules may not provide sufficient response times. It is ideal for machine control, assembly lines, and process monitoring tasks.

Technical Specifications

Product Model 1746-ITB16
Input Type DC Sinking
Number of Inputs 16
Operating Voltage Range 10-30 VDC
Nominal Input Voltage 24 VDC
Nominal Input Current 8 mA at 24 VDC
Off-state Voltage (Max) 5 VDC
Off-state Current (Max) 1.5 mA
Backplane Current Load 85 mA at 5 VDC

Installation Guidelines

  • Ensure the SLC 500 chassis power is disconnected before installing or removing the module.
  • Verify that the module is fully seated in the chassis slot and secured with the top and bottom retaining screws.
  • Use shielded twisted-pair cabling for input signals to minimize electromagnetic interference (EMI).
  • Route input signal wiring away from high-voltage AC lines or high-current DC power cables.
  • Maintain proper ventilation within the control cabinet to ensure the module operates within its specified temperature range.
  • Handle with care using ESD-safe practices to prevent damage to internal electronic components.

FAQ

What is the primary difference between the 1746-ITB16 and standard input modules?

The 1746-ITB16 is specifically designed as a 'Fast Response' module, meaning it features optimized input filtering to detect and process rapid input transitions faster than standard SLC 500 digital input modules.

Is this module compatible with all SLC 500 chassis?

Yes, the 1746-ITB16 is designed to fit into any standard I/O slot of an Allen-Bradley SLC 500 modular chassis.
