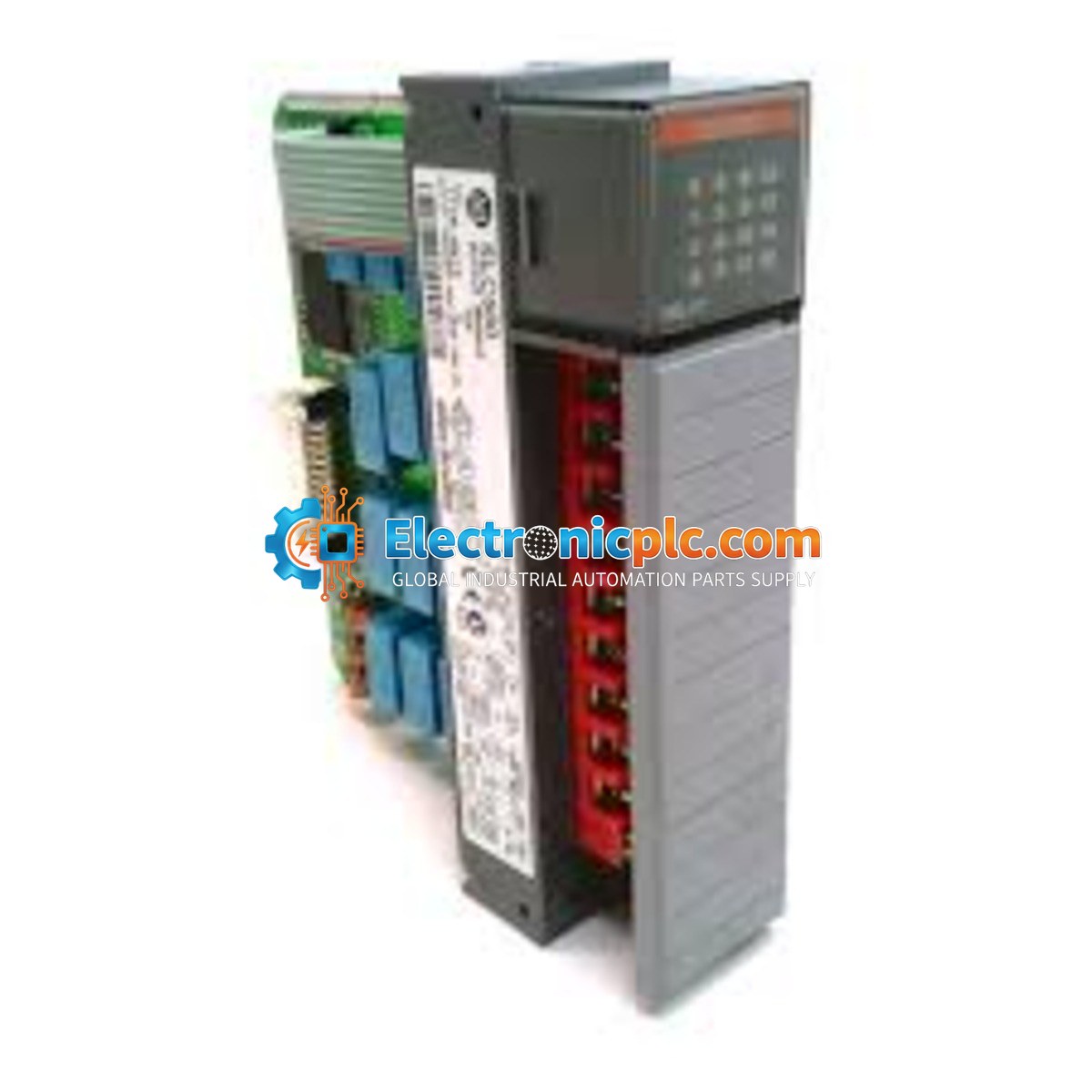

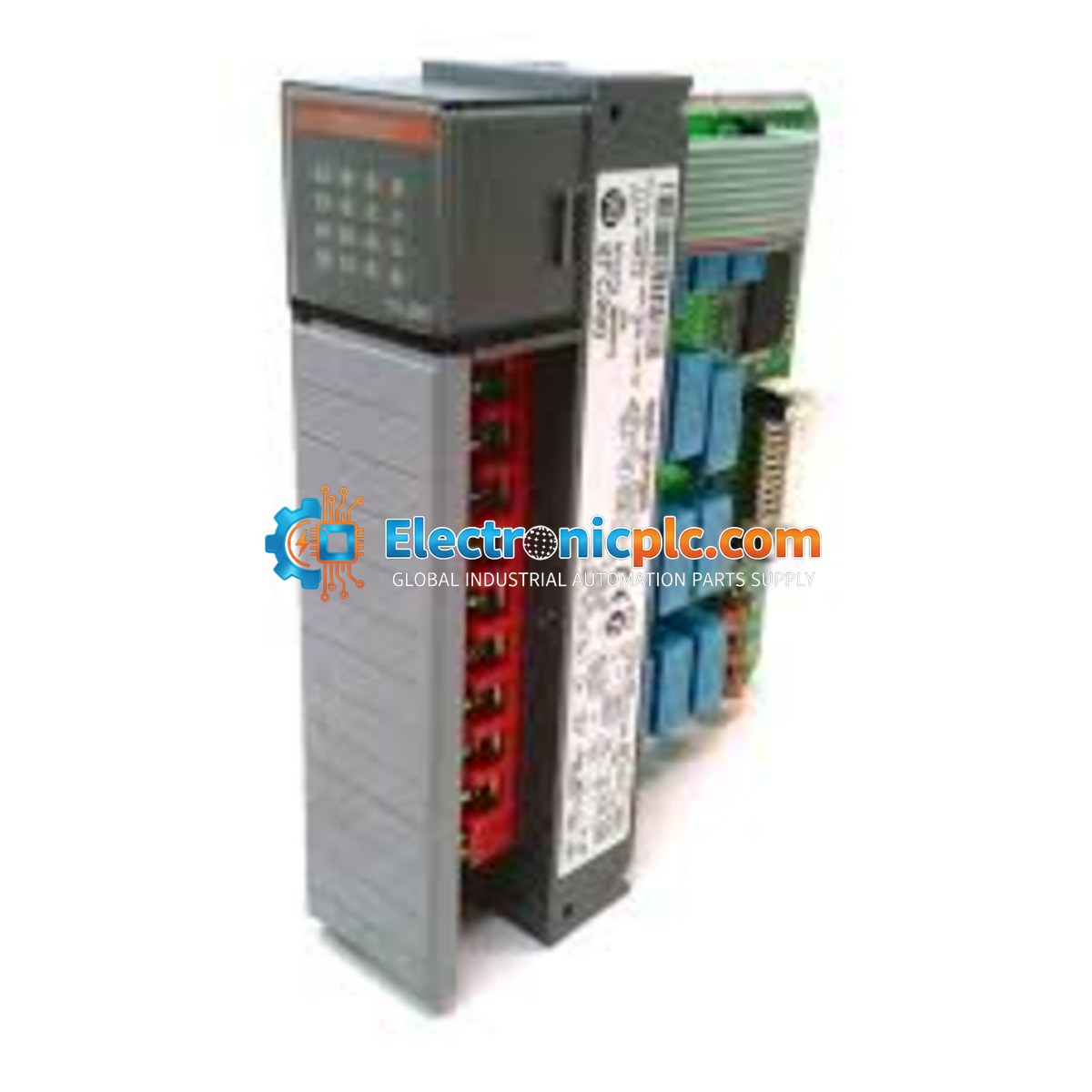

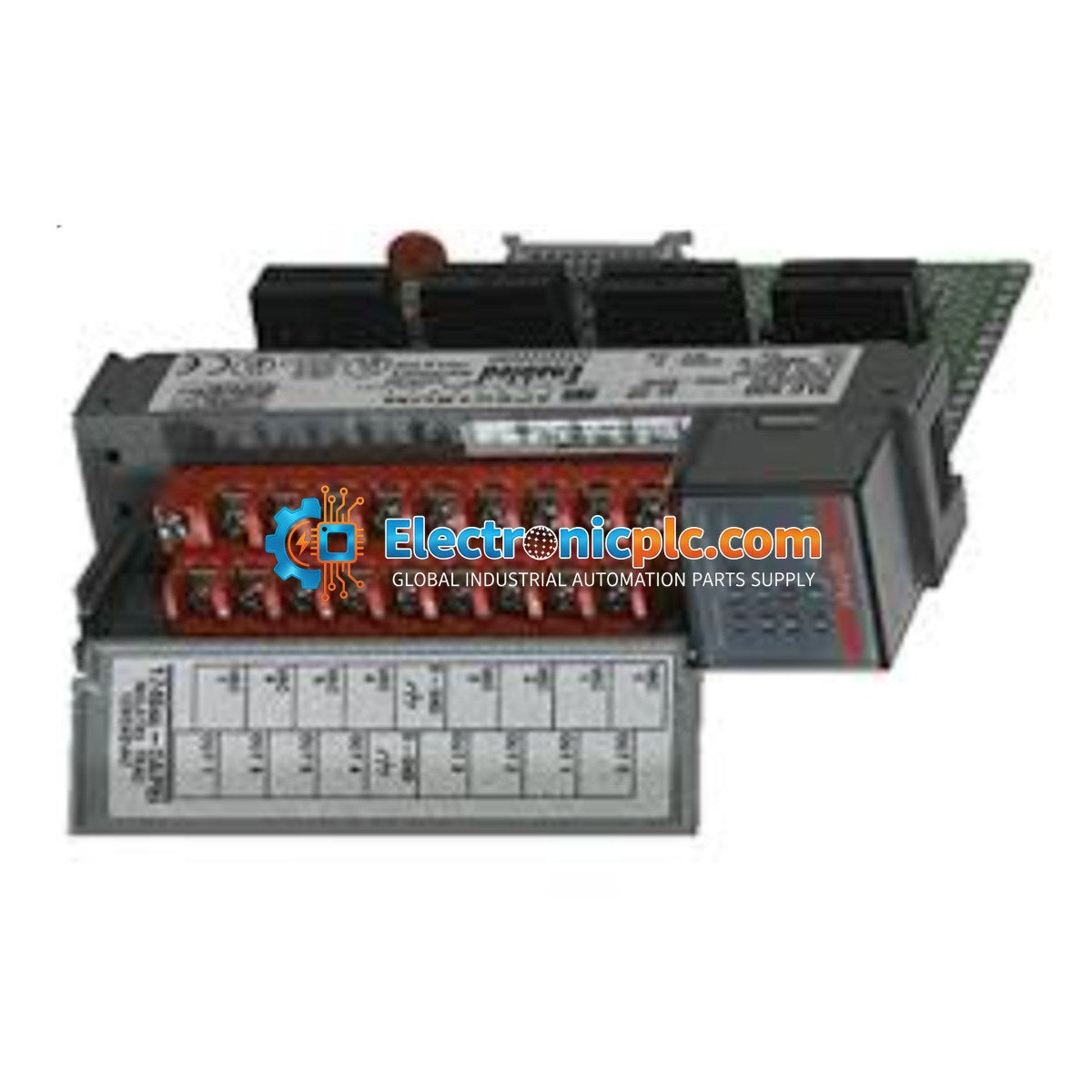

Allen-Bradley 1746-OAP12 SLC 500 High Current 120/240V AC Output Module

Allen-Bradley 1746-OAP12 SLC 500 High Current 120/240V AC Output Module

Description

The Allen-Bradley 1746-OAP12 is a high-current AC output module designed for the SLC 500 programmable logic controller system. This module provides 12 output points, capable of handling 120/240 VAC, and...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: 1746-OAP12
Proveedora: Allen-Bradley
tipo: PLC I/O Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746-OAP12 is a high-current AC output module designed for the SLC 500 programmable logic controller system. This module provides 12 output points, capable of handling 120/240 VAC, and is engineered for industrial applications requiring robust switching of AC loads. Please note that this product has been discontinued by the manufacturer as of December 31, 2015.

Features

  • 12-point high-current AC output configuration.
  • Compatible with standard SLC 500 chassis backplanes.
  • Supports a wide operating voltage range of 85-264 VAC.
  • Designed for reliable performance in demanding industrial control environments.

Technical Specifications

Product Model 1746-OAP12
Output Voltage 120/240 VAC
Operating Voltage Range 85-264 VAC
Number of Outputs 12
Output Delay (OFF to ON) 11 ms
Minimum Load Current 10 mA
Backplane Current (5.1V) 0.370 A

Installation Guidelines

  • Ensure the SLC 500 chassis power is disconnected before installing or removing the module.
  • Verify that the module is fully seated in the chassis slot and secured with the top and bottom retaining screws.
  • Use appropriate shielded cabling for AC output connections to minimize electromagnetic interference (EMI).
  • Ensure proper grounding of the SLC 500 chassis to a common earth ground to maintain system integrity.
  • Maintain adequate clearance around the module to allow for proper airflow and cooling within the enclosure.

FAQ

Is the 1746-OAP12 still manufactured?

No, the 1746-OAP12 was officially discontinued by Allen-Bradley on December 31, 2015. Units currently available are typically refurbished or surplus stock.

What is the primary function of this module?

The 1746-OAP12 is an output module used to interface the SLC 500 controller with external AC-powered devices, such as contactors, solenoids, or indicator lamps, requiring higher current handling capabilities.
