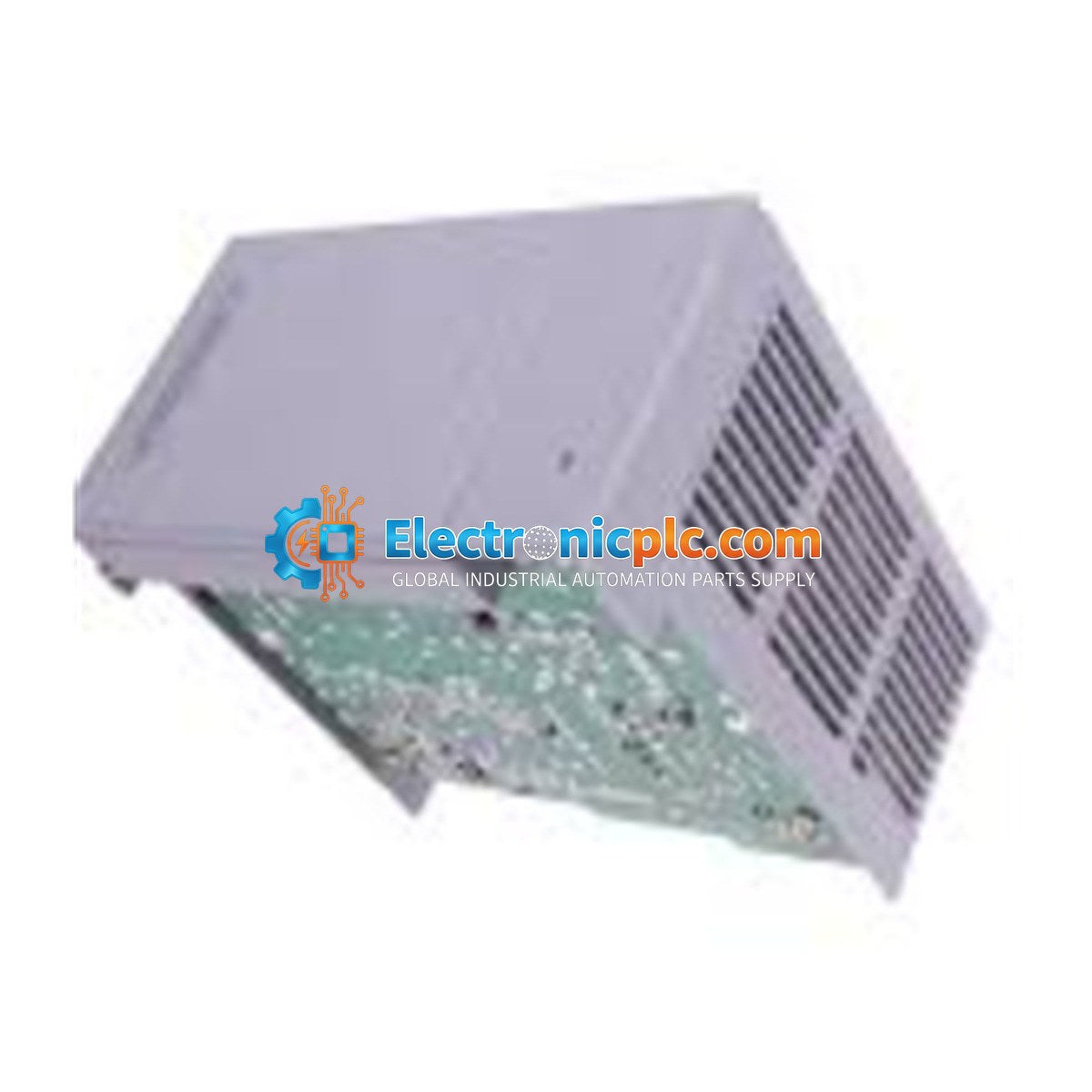

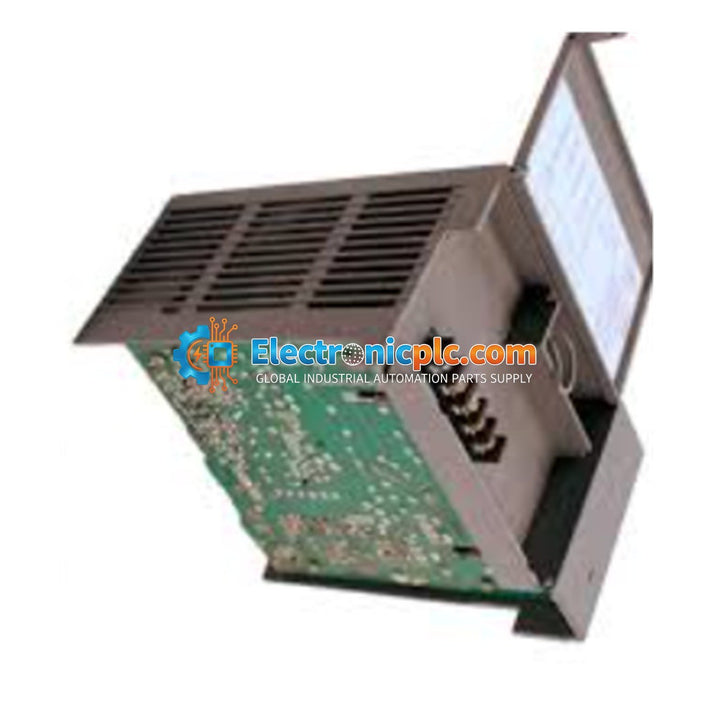

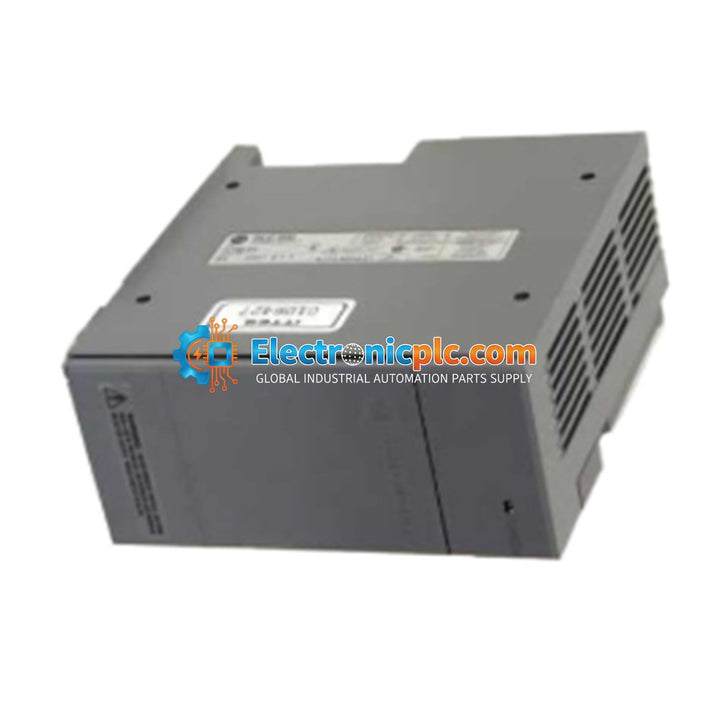

Allen-Bradley 1746-P3 SLC 500 DC System Power Supply

Allen-Bradley 1746-P3 SLC 500 DC System Power Supply

Description

The Allen-Bradley 1746-P3 is a dedicated DC system power supply module engineered for the SLC 500 controller platform. Designed for environments where 24V DC is the primary power source, this...

22 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 8

SKU: 1746-P3
Proveedora: Allen-Bradley
tipo: PLC Power Supply
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746-P3 is a dedicated DC system power supply module engineered for the SLC 500 controller platform. Designed for environments where 24V DC is the primary power source, this module provides reliable, regulated backplane power to the SLC processor and its associated I/O modules. It is particularly well-suited for mobile equipment, solar-powered installations, and industrial facilities utilizing a centralized DC bus architecture.

Features

  • Input Compatibility: Operates on a nominal 24V DC input with a functional range of 19.2 to 28.8V DC.
  • Backplane Power: Delivers 3.6 Amps at 5V DC and 0.87 Amps at 24V DC to the chassis backplane.
  • Robust Design: Features 600V AC RMS isolation voltage to mitigate industrial electrical noise.
  • Circuit Protection: Equipped with a replaceable 1746-F3 fuse to protect against overcurrent conditions.
  • Hold-up Time: Provides 5 ms of hold-up time at full load to maintain system stability during minor power fluctuations.

Technical Specifications

Parameter Specification
Brand Allen-Bradley
Product Line SLC 500
Input Voltage Range 19.2 - 28.8V DC
Inrush Current 20.0 Amps (max)
Output (5V DC) 3.6 Amps
Output (24V DC) 0.87 Amps (870 mA)
Input Power 61 Watts
Operating Temperature 0 to 60 degC (32 to 140 degF)

Installation Guidelines

  • Mounting: The 1746-P3 must be installed in the far-left slot of the 1746 chassis.
  • Safety: Always disconnect the main power source before installing or removing the power supply from the chassis.
  • Grounding: Ensure the chassis is properly grounded according to local electrical codes to maintain noise immunity and safety.
  • Environment: Maintain adequate clearance around the module for ventilation. Ensure the operating environment remains within the specified temperature range of 0 to 60 degC.
  • Handling: Use standard ESD precautions when handling the module to prevent damage to internal electronic components.

FAQ

What is the primary application for the 1746-P3?

The 1746-P3 is intended for SLC 500 systems that require a 24V DC power input, rather than standard AC mains. It is ideal for remote, mobile, or battery-backed industrial control applications.

Can I replace the fuse on this module?

Yes, the module is designed with a replaceable 1746-F3 fuse to protect the internal circuitry from overcurrent events.
