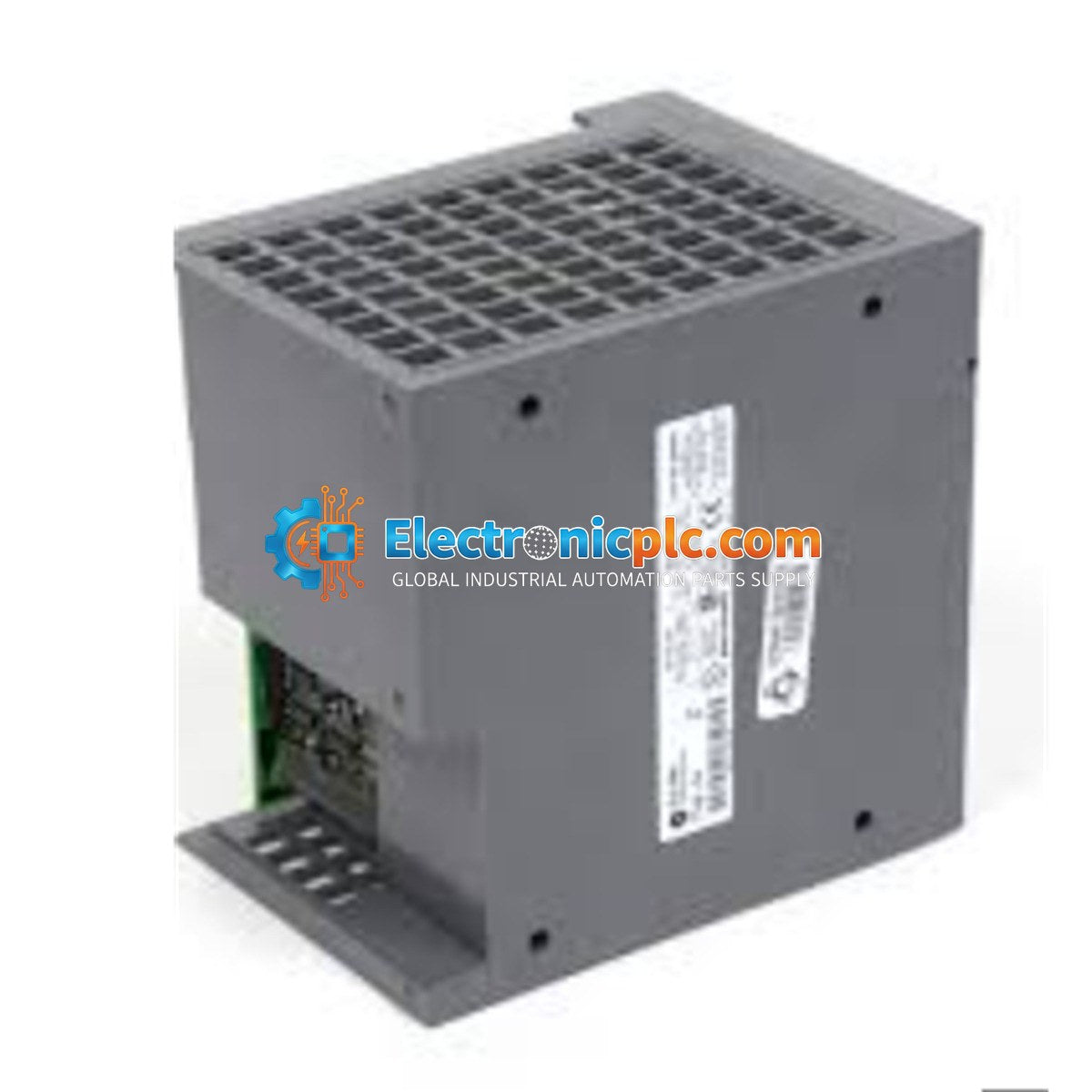

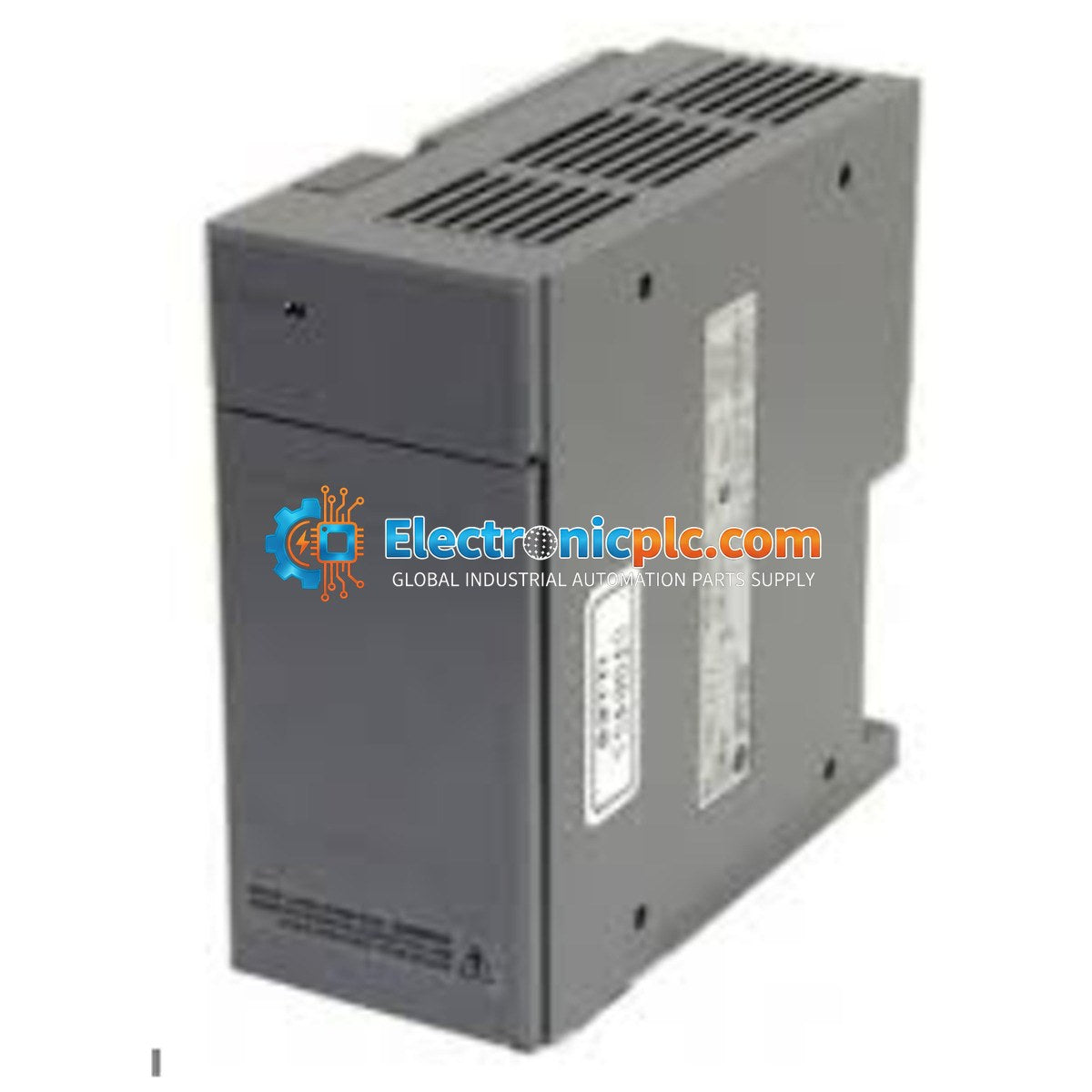

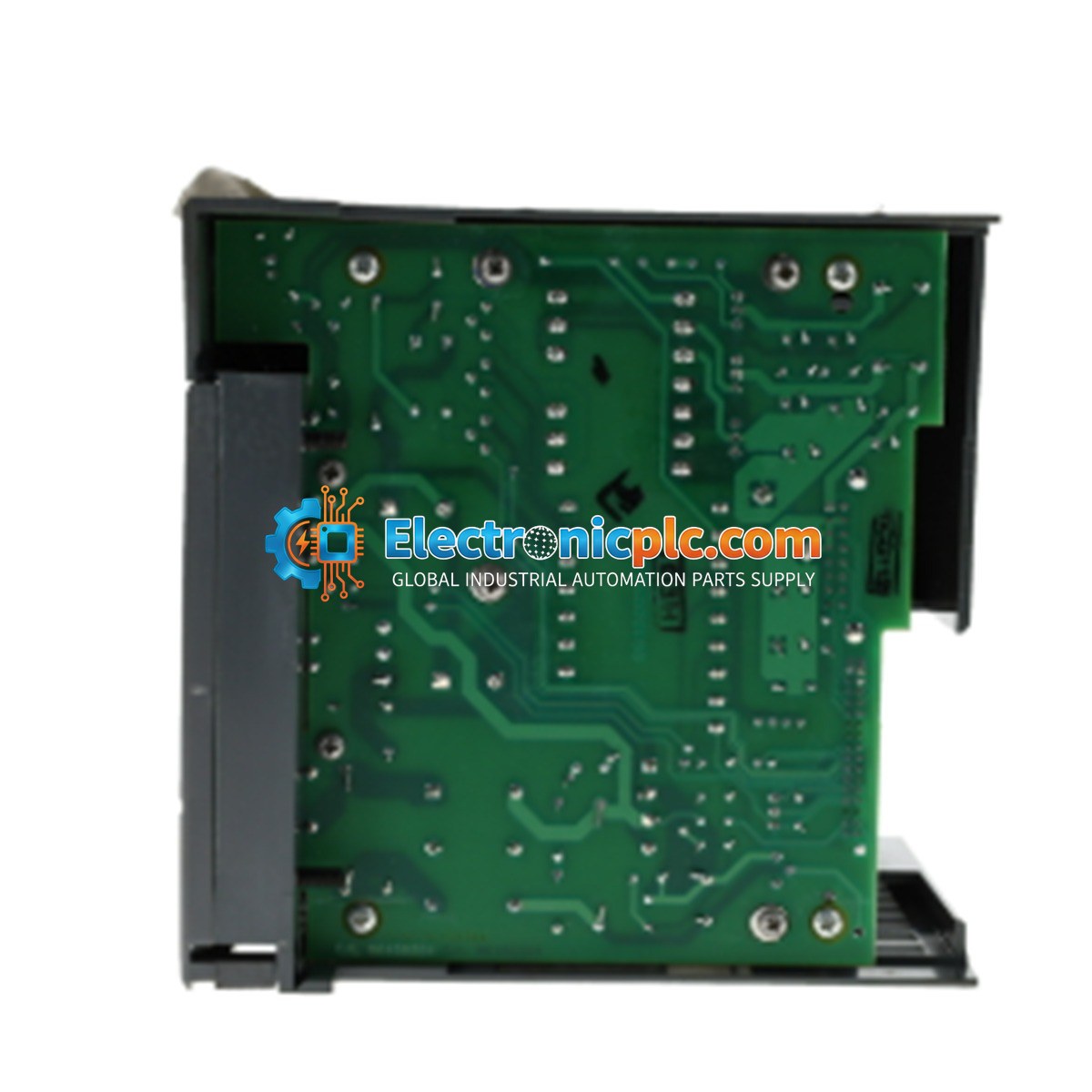

Allen-Bradley 1746-P4 SLC 500 Power Supply Module

Allen-Bradley 1746-P4 SLC 500 Power Supply Module

Description

The Allen-Bradley 1746-P4 is a high-capacity power supply module designed for use with the SLC 500 programmable controller system. It provides the necessary DC power to the controller backplane, supporting...

20 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 6

SKU: 1746-P4
Proveedora: Allen-Bradley
tipo: PLC Power Supply
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746-P4 is a high-capacity power supply module designed for use with the SLC 500 programmable controller system. It provides the necessary DC power to the controller backplane, supporting complex configurations that require higher current capacity for I/O modules and processor operations. This unit is engineered to maintain stable system performance in industrial environments by converting standard AC line voltage into regulated DC power.

Features

  • Designed specifically for the SLC 500 chassis-based system.
  • High current capacity: 10.0 A at 5V DC and 2.88 A at 24V DC.
  • Wide input voltage range: 120 to 220V AC.
  • Integrated CPU hold-up time of 20 ms at full load to ensure stability during brief power fluctuations.
  • Robust design for reliable operation in demanding industrial control applications.

Technical Specifications

Product Model 1746-P4
Input Voltage 120 to 220V AC
Input Power 92 Watts
Typical Line Power Requirement 180VA
Inrush Current 45 Amps
Output Capacity (5V DC) 10.0 Amps
Output Capacity (24V DC) 2.88 Amps
Backplane Current (5V) 10 Amps
Backplane Current (24V) 0.46 Amps
CPU Hold-up Time 20 ms (full load) / 3000 ms (no load)

Installation Guidelines

  • Ensure the power supply is installed in the leftmost slot of the SLC 500 chassis.
  • Always disconnect main power before installing or removing the module to prevent electrical shock or damage to the backplane.
  • Ensure adequate ventilation around the chassis to maintain operating temperatures within specified limits.
  • Verify that the input voltage matches the module specifications before applying power.
  • Use appropriate grounding practices to minimize electrical noise and ensure system safety.

FAQ

What is the primary function of the 1746-P4?

The 1746-P4 serves as a power supply module for the Allen-Bradley SLC 500 system, converting AC input power into the DC voltages required by the processor and I/O modules installed in the chassis.

Can this module be used in any slot?

No, the 1746-P4 power supply is designed to be mounted in the dedicated power supply slot on the far left side of the SLC 500 chassis.
