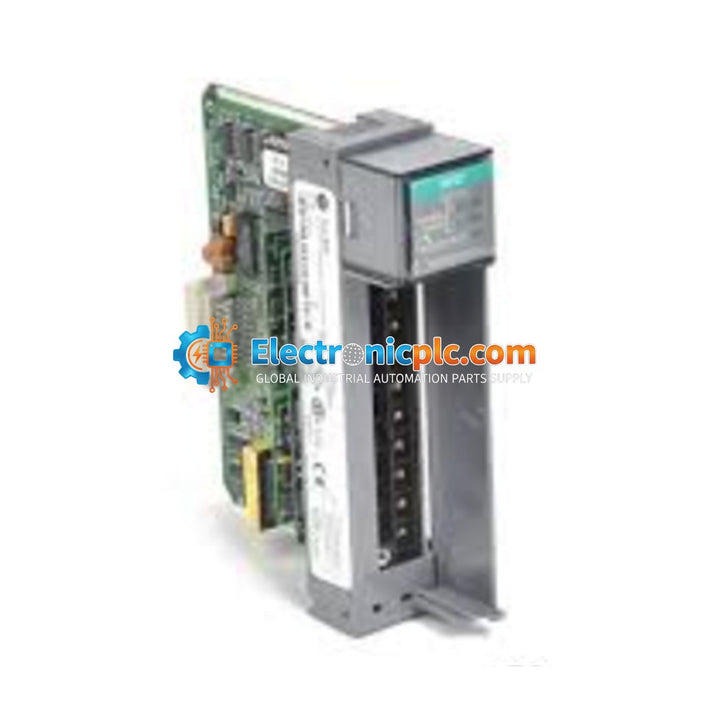

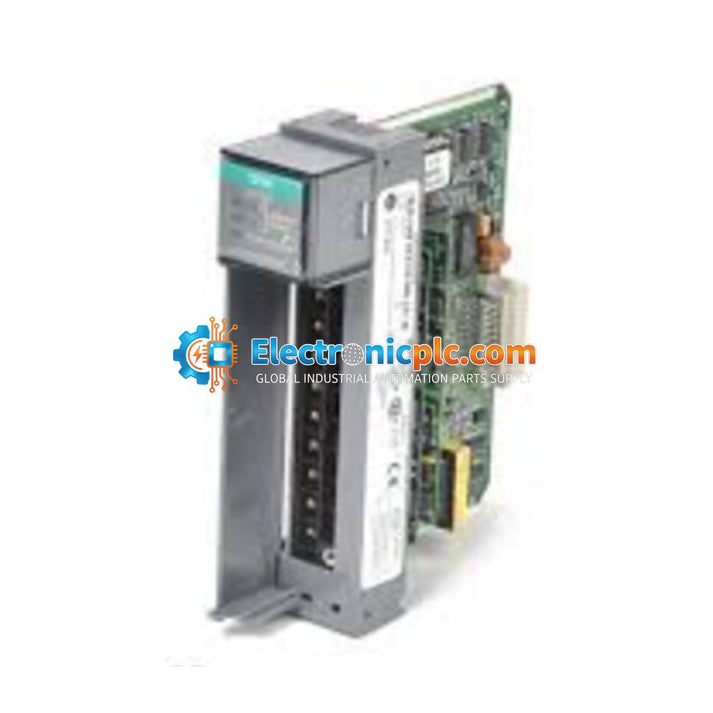

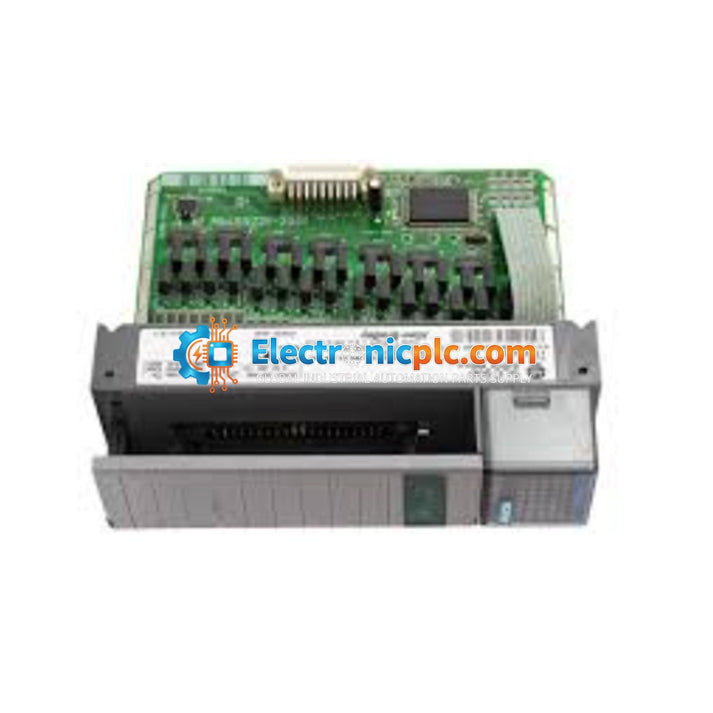

Allen-Bradley 1746SC-INI4VI Isolated Current/Voltage Input Module

Allen-Bradley 1746SC-INI4VI Isolated Current/Voltage Input Module

Description

The Allen-Bradley 1746SC-INI4VI is an isolated analog input module designed for use with the SLC 500 controller platform. This module provides four high-resolution, isolated input channels capable of measuring both...

17 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: 1746SC-INI4VI
Proveedora: Allen-Bradley
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1746SC-INI4VI is an isolated analog input module designed for use with the SLC 500 controller platform. This module provides four high-resolution, isolated input channels capable of measuring both voltage and current signals, making it suitable for demanding industrial instrumentation and process control applications where signal isolation is required to prevent ground loops and noise interference.

Features

  • Four isolated analog input channels
  • Supports multiple voltage ranges: 0-10 VDC, +/- 10 VDC, 0-5 VDC, and 1-5 VDC
  • Supports multiple current ranges: 0-20 mA and 4-20 mA
  • High-resolution 16-bit analog-to-digital conversion
  • Designed for seamless integration into the SLC 500 I/O chassis

Applications

This module is typically utilized in process control environments requiring precise monitoring of sensors, transmitters, and transducers. It is commonly deployed in applications involving flow, pressure, temperature, and level monitoring where electrical isolation between channels or between the field devices and the backplane is necessary for system stability.

Technical Specifications

Product Model 1746SC-INI4VI
Module Type Isolated Current/Voltage Input
Number of Inputs 4
Resolution 16 Bits
Current Consumption 570 mA @ 5 VDC
Supported Voltage Ranges 0-10 VDC, +/- 10 VDC, 0-5 VDC, 1-5 VDC
Supported Current Ranges 0-20 mA, 4-20 mA

Installation Guidelines

  • Ensure the SLC 500 chassis power is disconnected before installing or removing the module.
  • Handle the module by the edges to avoid contact with sensitive electronic components; use proper ESD grounding practices.
  • Verify that the module is firmly seated in the chassis slot and secured with the provided mounting screws.
  • Use shielded twisted-pair cabling for all analog signal connections to minimize EMI/RFI noise.
  • Ensure proper grounding of cable shields at the source or module end as per standard industrial control wiring practices.
  • Check that the input signal ranges are correctly configured in the PLC software before applying field power.

FAQ

Does this module require external power?

The 1746SC-INI4VI draws its operational power from the SLC 500 backplane (570 mA at 5 VDC). Ensure your power supply capacity is sufficient to support the addition of this module.

Is this module compatible with all SLC 500 chassis?

This module is designed for the standard SLC 500 I/O chassis. Please verify your specific chassis power budget and slot availability before installation.
