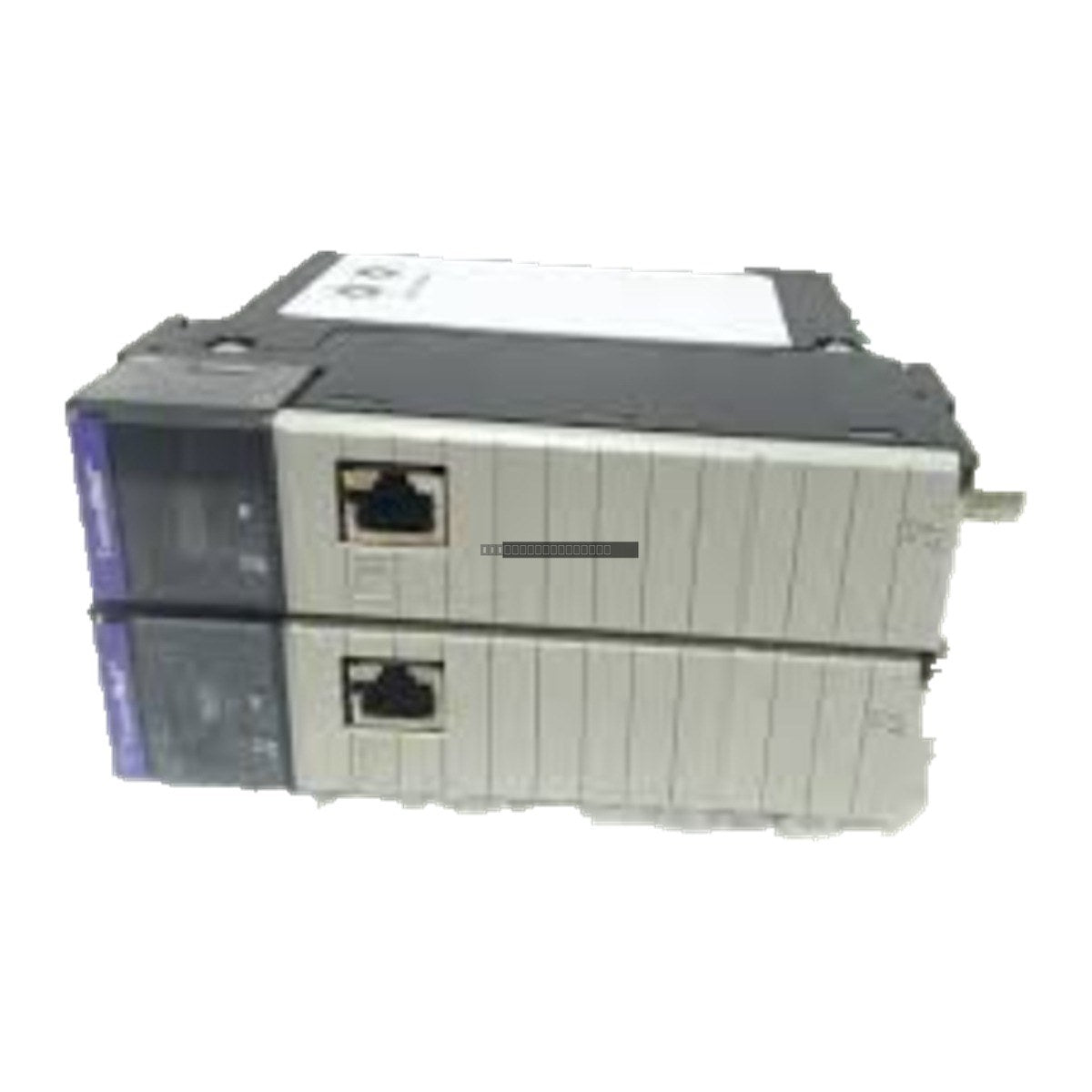

Allen-Bradley 1756-CFM ControlLogix Configurable Flowmeter Module

Allen-Bradley 1756-CFM ControlLogix Configurable Flowmeter Module

Description

The Allen-Bradley 1756-CFM is a specialized I/O module designed for the ControlLogix platform, engineered to manage high-speed flowmeter inputs. This configurable flowmeter module serves as an essential component for industrial...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 7

SKU: 1756-CFM
Proveedora: Allen-Bradley
tipo: Flowmeter Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1756-CFM is a specialized I/O module designed for the ControlLogix platform, engineered to manage high-speed flowmeter inputs. This configurable flowmeter module serves as an essential component for industrial applications requiring precise flow measurement, totalization, and proving operations. It integrates directly into the ControlLogix chassis, providing high-performance signal processing for flow-related instrumentation.

Features

  • Supports two dedicated flowmeter inputs and two gate inputs for versatile process control.
  • Designed for specialized operation modes, including totalizer, fill, and prover functions.
  • Optimized for the ControlLogix architecture with seamless backplane communication.
  • Compatible with 1756-TBNH and 1756-TBSH removable terminal blocks for efficient field wiring.
  • Robust power management with a maximum power dissipation of 6 Watts at 60 degC.

Technical Specifications

Manufacturer Allen-Bradley
Series ControlLogix
Model 1756-CFM
Backplane Current (5V) 300 mA
Backplane Current (24V) 6 mA
Max Power Dissipation 6 Watts (at 60 degC)
Enclosure Type Open
Compatible Terminal Blocks 1756-TBNH, 1756-TBSH

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the 1756-CFM module to prevent electrical damage.
  • Verify that the module is fully seated in the chassis slot and the locking mechanism is engaged.
  • Use appropriate shielded cabling for flowmeter inputs to minimize electromagnetic interference (EMI) in industrial environments.
  • Maintain proper ventilation within the cabinet; ensure the module is operated within its specified thermal limits to prevent degradation.
  • Follow standard ESD (Electrostatic Discharge) precautions when handling the module to protect internal circuitry.

FAQ

What are the primary operational modes for the 1756-CFM?

The module is primarily designed to support totalizer, fill, and prover operations for flow measurement applications.

Which terminal blocks are compatible with this module?

The 1756-CFM is designed to be used with the 1756-TBNH or 1756-TBSH removable terminal blocks.

What is the maximum power dissipation for this unit?

The maximum power dissipation is 6 Watts when operating at a temperature of 60 degC.
