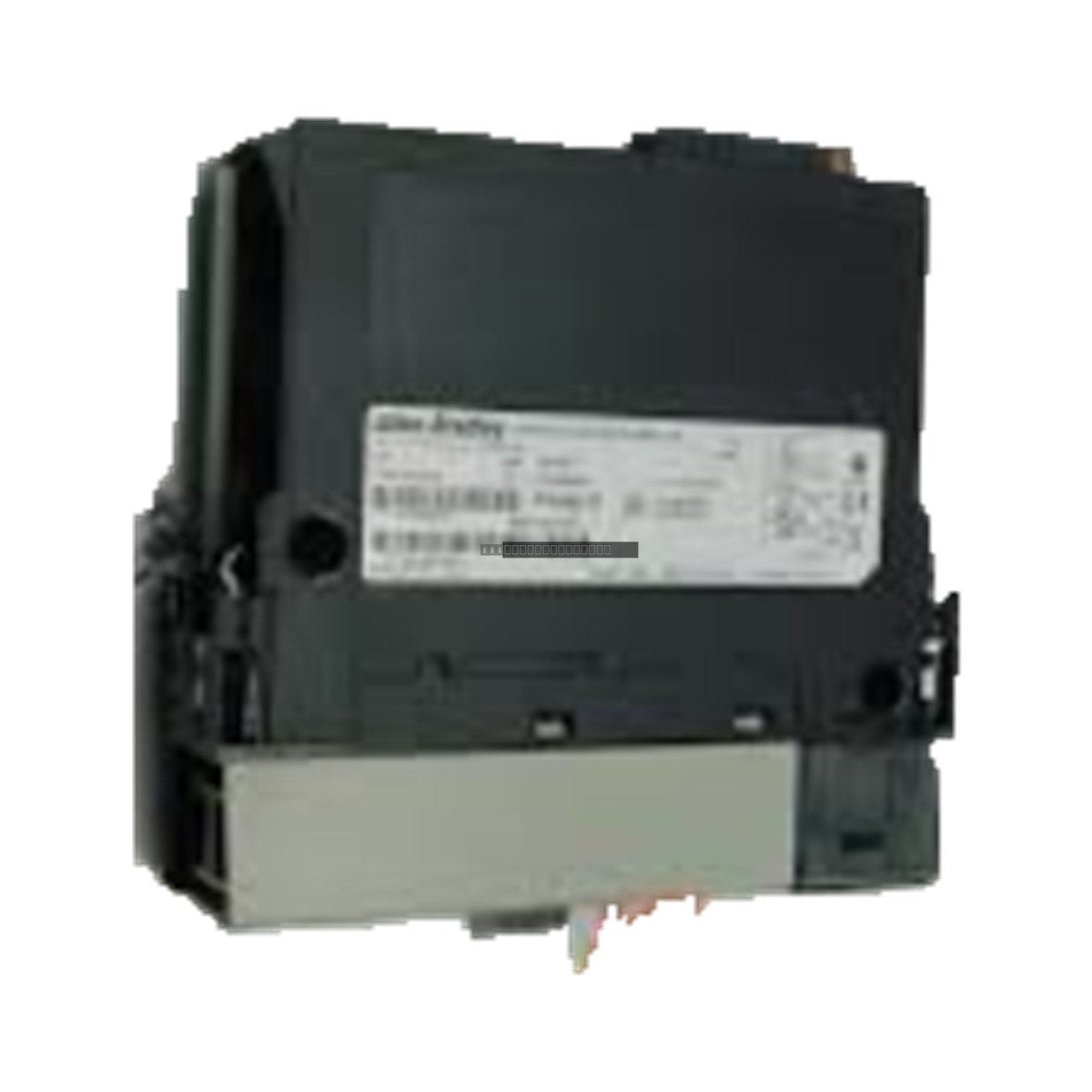

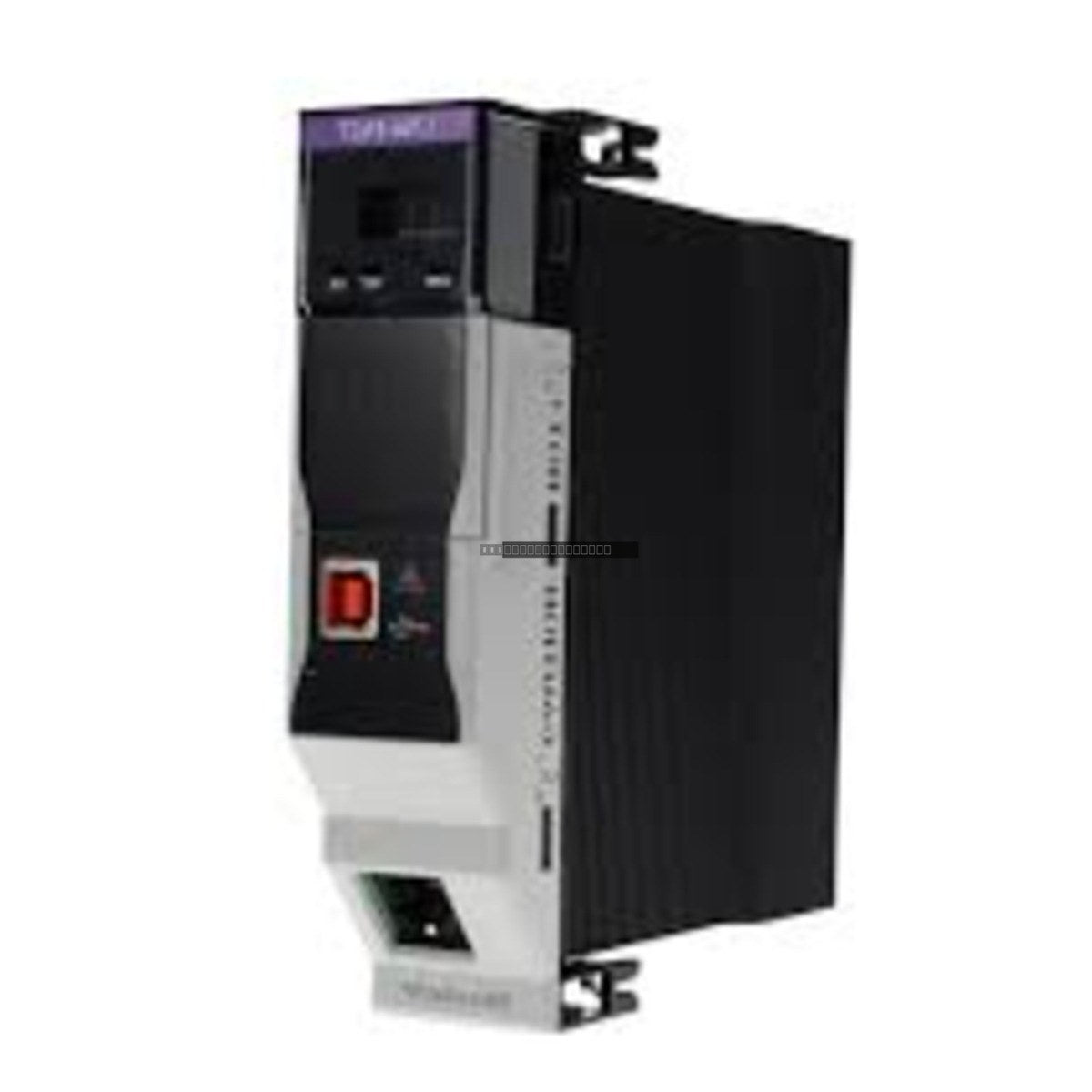

Allen-Bradley 1756-CN2R ControlLogix ControlNet Communication Module

Allen-Bradley 1756-CN2R ControlLogix ControlNet Communication Module

Description

The Allen-Bradley 1756-CN2R is a high-performance ControlNet communication module designed for the ControlLogix platform. This bridge module facilitates robust data exchange across ControlNet networks, supporting redundant media configurations to ensure...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 10

SKU: 1756-CN2R
Proveedora: Allen-Bradley
tipo: Communication Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1756-CN2R is a high-performance ControlNet communication module designed for the ControlLogix platform. This bridge module facilitates robust data exchange across ControlNet networks, supporting redundant media configurations to ensure high availability in critical industrial control environments. It provides reliable, deterministic communication for distributed I/O and controller-to-controller messaging.

Features

  • Dual-channel interface for flexible network topology
  • Supports redundant media for increased fault tolerance
  • Communication data rate of 5 Mbps
  • Capacity for up to 128 Logix connections
  • Supports up to 99 nodes on the ControlNet network
  • Designed for seamless integration within the ControlLogix chassis

Technical Specifications

Manufacturer Allen-Bradley
Model 1756-CN2R
Module Type Bridge Module / Communication Module
Network Protocol ControlNet
Communication Rate 5 Mbps
Logix Connections 128
Node Capacity 99
Backplane Current (5.1V DC) Refer to system power budget
Tariff Code 8537101190

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the 1756-CN2R module to prevent electrical damage.
  • Verify that the module is fully seated in the chassis slot and the locking tabs are engaged.
  • Use appropriate ControlNet coaxial cabling and tap components for the redundant media setup.
  • Maintain proper grounding practices for the ControlNet trunk line to minimize EMI/RFI interference.
  • Keep the module away from extreme heat sources and ensure adequate ventilation within the cabinet.
  • Always follow standard ESD handling procedures when touching internal circuitry or connectors.

FAQ

What is the primary function of the 1756-CN2R?

This module acts as a bridge to connect the ControlLogix controller to a ControlNet network, allowing for deterministic, high-speed communication between controllers and remote I/O.

Does this module support redundancy?

Yes, the 1756-CN2R is specifically designed to support redundant media, which allows for a secondary cable path to maintain network integrity if the primary cable fails.

What is the maximum number of nodes supported?

The module supports up to 99 nodes on a single ControlNet network segment.
