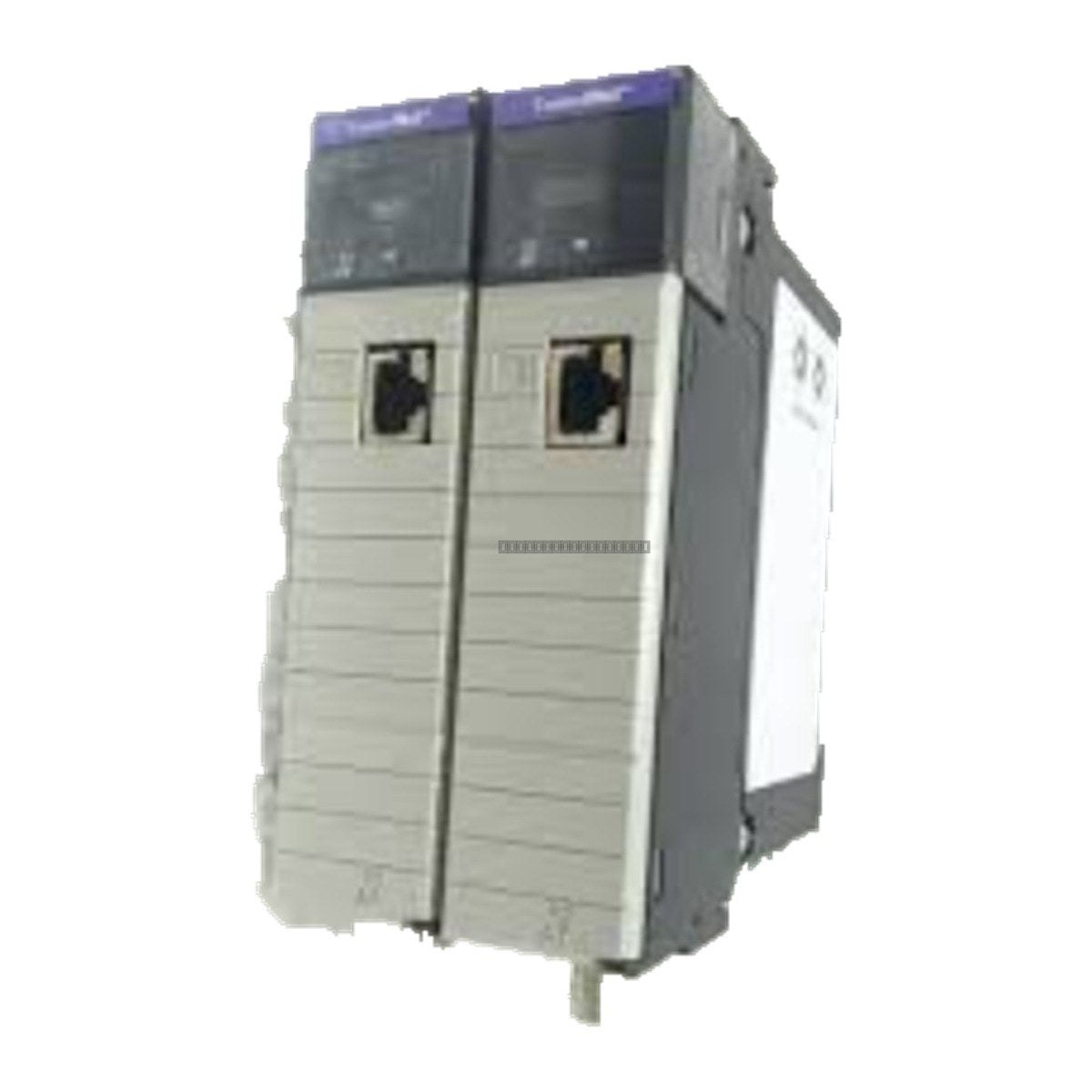

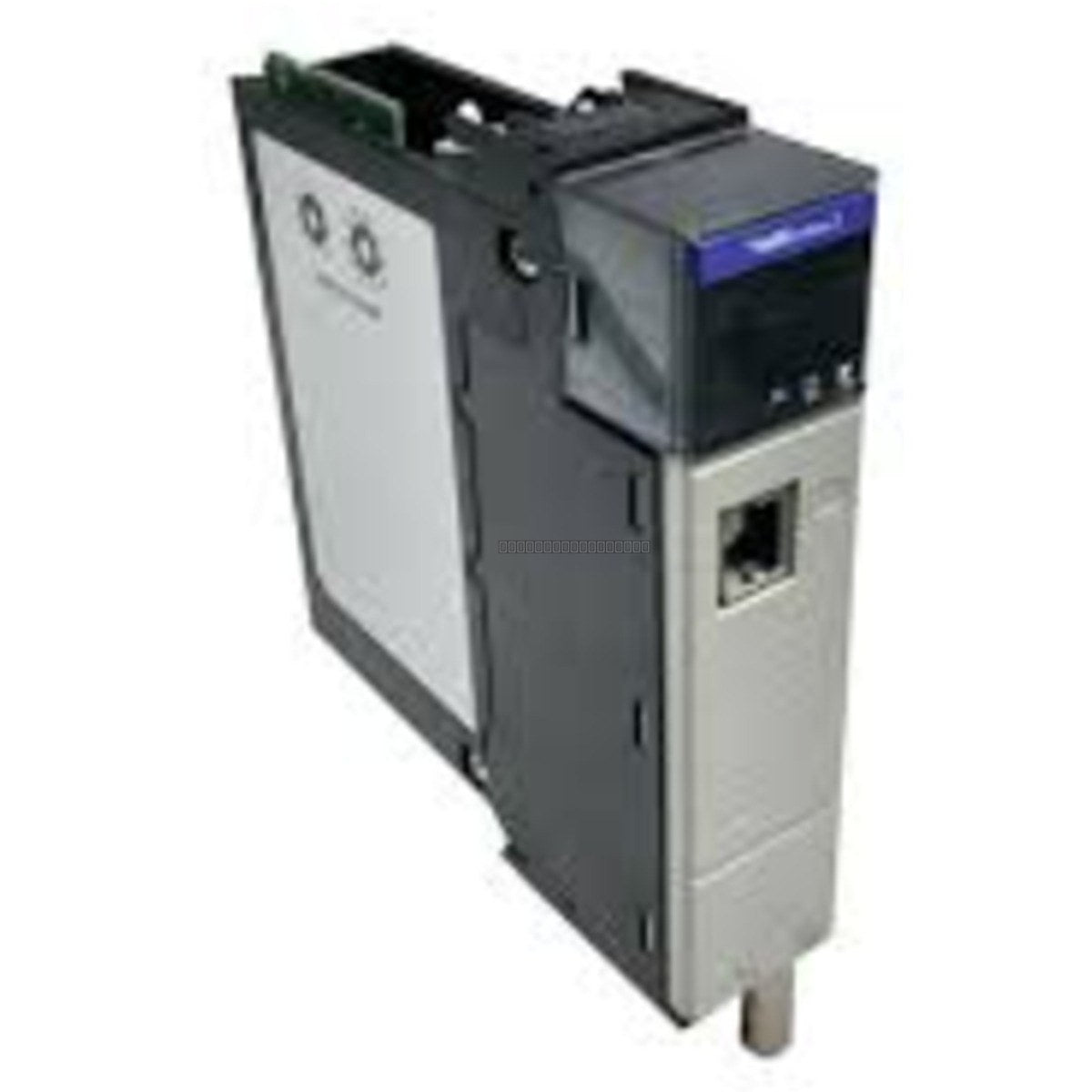

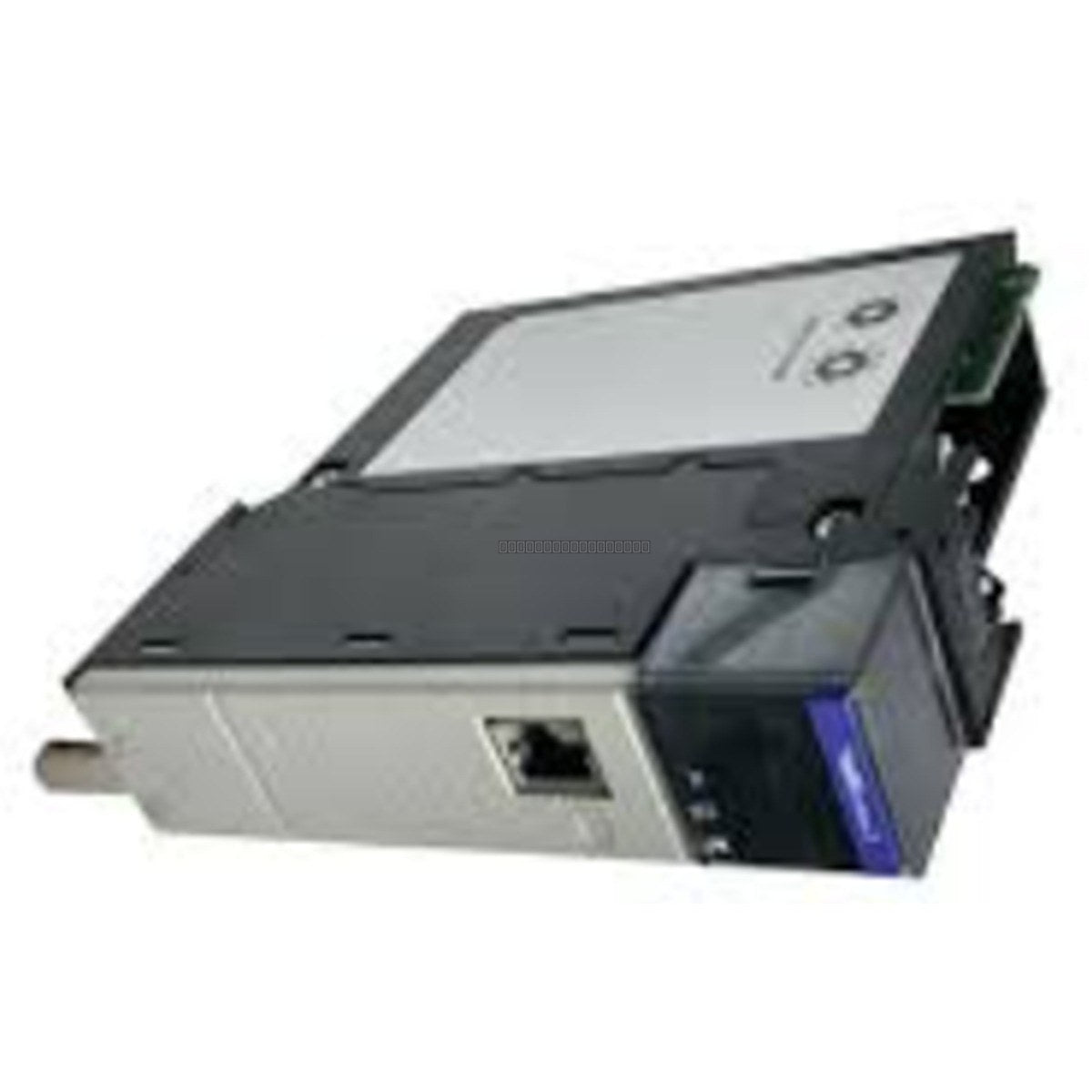

Allen-Bradley 1756-DH485 ControlLogix DH-485 Communication Bridge Module

Allen-Bradley 1756-DH485 ControlLogix DH-485 Communication Bridge Module

The Allen-Bradley 1756-DH485 is a specialized communication interface bridge module designed for the ControlLogix automation platform. This single-slot module functions as a protocol gateway, enabling ControlLogix processors to interface directly...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: 1756-DH485
Proveedora: Allen-Bradley
tipo: Communication Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Allen-Bradley 1756-DH485 is a specialized communication interface bridge module designed for the ControlLogix automation platform. This single-slot module functions as a protocol gateway, enabling ControlLogix processors to interface directly with legacy DH-485 (Data Highway 485) networks. It is an essential component for system migrations, allowing for the integration of legacy SLC 500, MicroLogix, or PanelView hardware into high-performance ControlLogix systems without requiring complete field rewiring.

Features

  • Dual-Channel Connectivity: Features two independent DB9 communication ports (Channel A and Channel B), allowing for flexible network configuration as either an initiator or a responding node.
  • Network Capacity: Supports up to 32 logical devices per network segment.
  • Galvanic Isolation: Integrated electrical isolation barriers protect internal backplane logic from ground-loop fluctuations and field surges.
  • Protocol Support: Utilizes standard token-passing protocol layers over RS-485 physical media.

Applications

This module is primarily used in industrial environments for phased equipment retrofits and system upgrades. It allows facilities to maintain communication with legacy DH-485 devices while transitioning to modern ControlLogix control architectures, effectively reducing implementation costs and minimizing system downtime.

Technical Specifications

Model 1756-DH485
Product Line ControlLogix
Module Type DH-485 Communication Bridge
Ports 2x DB9 D-shell (Channel A/B)
Baud Rates 9.6 kbps, 19.2 kbps
Backplane Current (5.1V) 850 mA
Backplane Current (24V) 1.7 mA
Power Dissipation 4.5 Watts
Isolation Voltage 30V continuous
Operating Temperature 0 to 60 deg C
Humidity 5 to 95 percent non-condensing

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the module.
  • The module occupies a single slot in any standard 1756 ControlLogix chassis.
  • Use shielded communication cables for RS-485 connections to minimize EMI interference.
  • Ensure proper grounding of the chassis to a common earth ground to maintain signal integrity.
  • Handle the module using ESD-safe practices to prevent damage to sensitive electronic components.

FAQ

Can this module be used in any ControlLogix chassis?

Yes, the 1756-DH485 is compatible with standard 1756 chassis series, including 1756-A4, 1756-A7, 1756-A10, 1756-A13, and 1756-A17.

Does the module require external power?

No, the module is powered directly through the ControlLogix backplane; it does not require an external power supply for its own operation.
