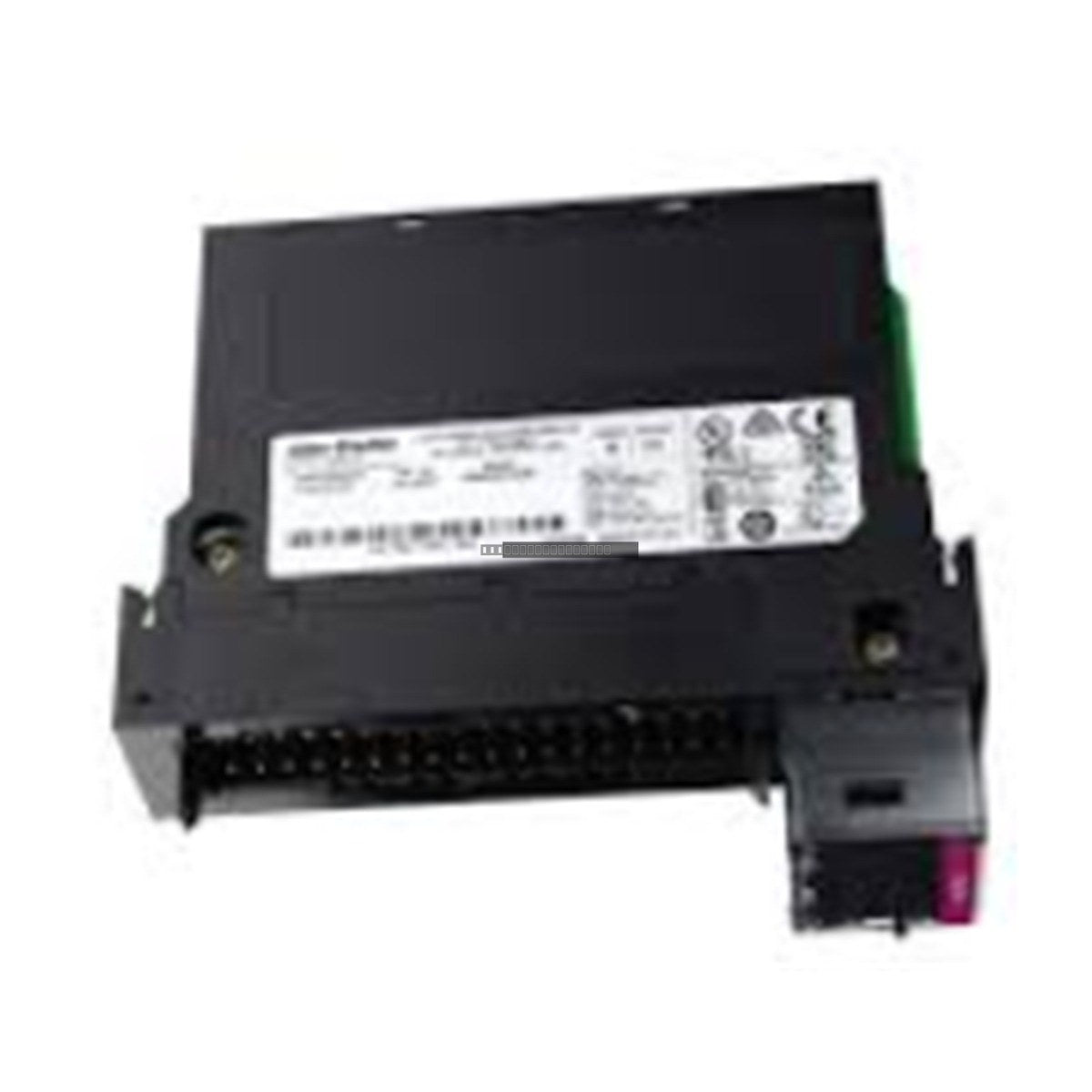

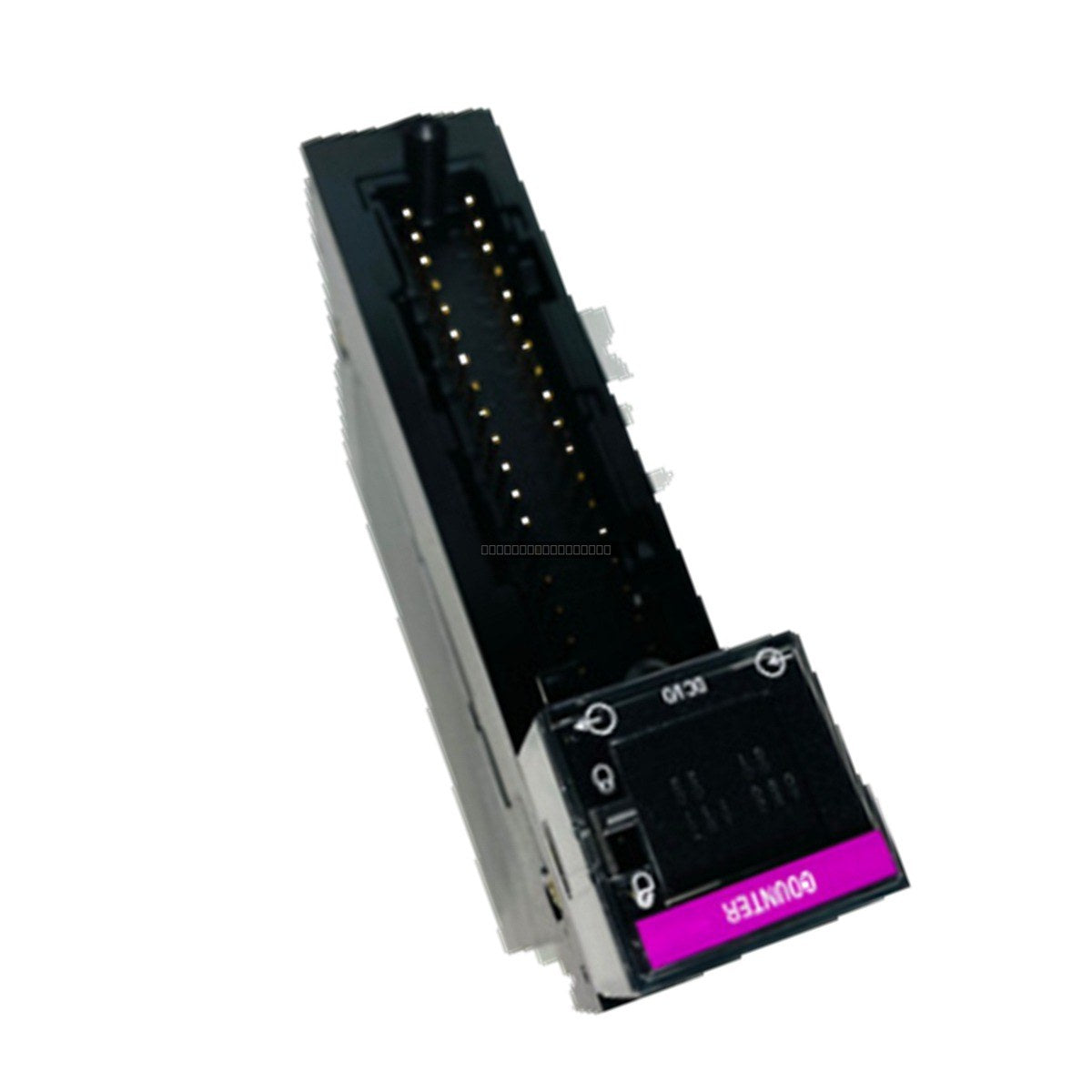

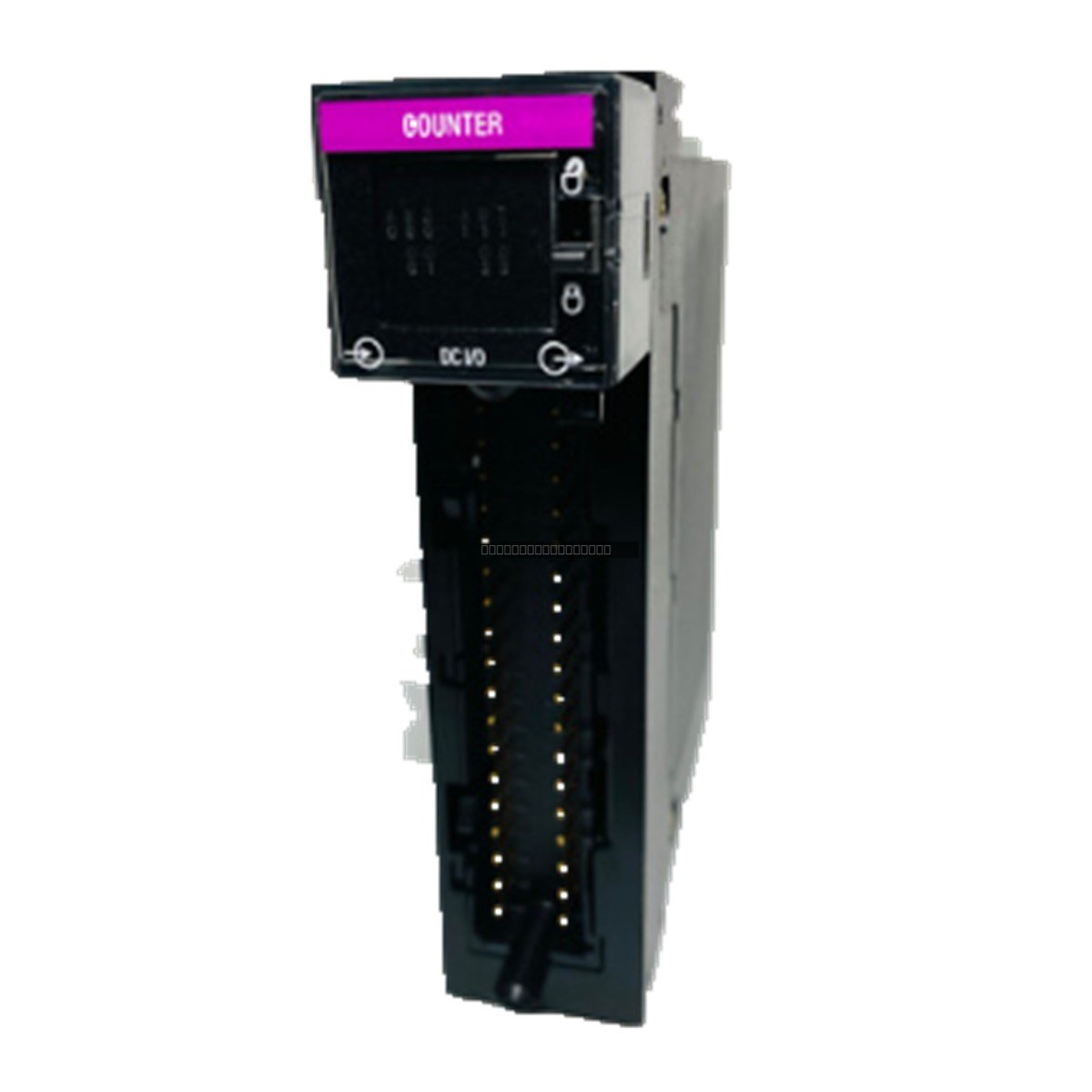

Allen-Bradley 1756-HSC ControlLogix High Speed Counter Module

Allen-Bradley 1756-HSC ControlLogix High Speed Counter Module

The Allen-Bradley 1756-HSC is a high-speed counter module designed for the ControlLogix platform. This module provides precise counting and measurement capabilities, making it suitable for applications that require tracking high-frequency...

25 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: 1756-HSC
Proveedora: Allen-Bradley
tipo: High Speed Counter Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Allen-Bradley 1756-HSC is a high-speed counter module designed for the ControlLogix platform. This module provides precise counting and measurement capabilities, making it suitable for applications that require tracking high-frequency pulses from encoders, flow meters, or other pulse-generating field devices.

Features

  • Supports 3 inputs per counter for flexible signal configuration.
  • Includes 4-point outputs for direct control or signaling based on count thresholds.
  • Compatible with standard ControlLogix chassis, allowing installation in any available slot.
  • Wide count range up to 16,214,777 for extensive operational tracking.
  • Compatible with 1756-TBCH and 1756-TBS6H removable terminal blocks for simplified wiring and maintenance.

Technical Specifications

Module Type High Speed Counter
Backplane Current (5V) 300 mA
Backplane Current (24V) 3 mA
Max Power Dissipation 5.6 Watts at 60 degC
Count Range 0 to 16,214,777
Compatible Terminal Blocks 1756-TBCH, 1756-TBS6H

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the 1756-HSC module to prevent electrical damage.
  • Verify that the module is fully seated in the chassis slot and the locking tabs are engaged.
  • Use appropriate shielded cabling for high-speed input signals to minimize electromagnetic interference (EMI).
  • Maintain proper ventilation in the control cabinet to stay within the module's maximum power dissipation limits.
  • Follow standard ESD (Electrostatic Discharge) precautions when handling the module to protect internal circuitry.

FAQ

What terminal blocks are compatible with this module?
The 1756-HSC is compatible with the 1756-TBCH and 1756-TBS6H removable terminal blocks.

Can this module be placed in any chassis slot?
Yes, the 1756-HSC is designed to be installed in any available slot within a ControlLogix chassis.

What is the maximum power dissipation for the 1756-HSC?
The maximum power dissipation is 5.6 Watts when operating at a temperature of 60 degC.
