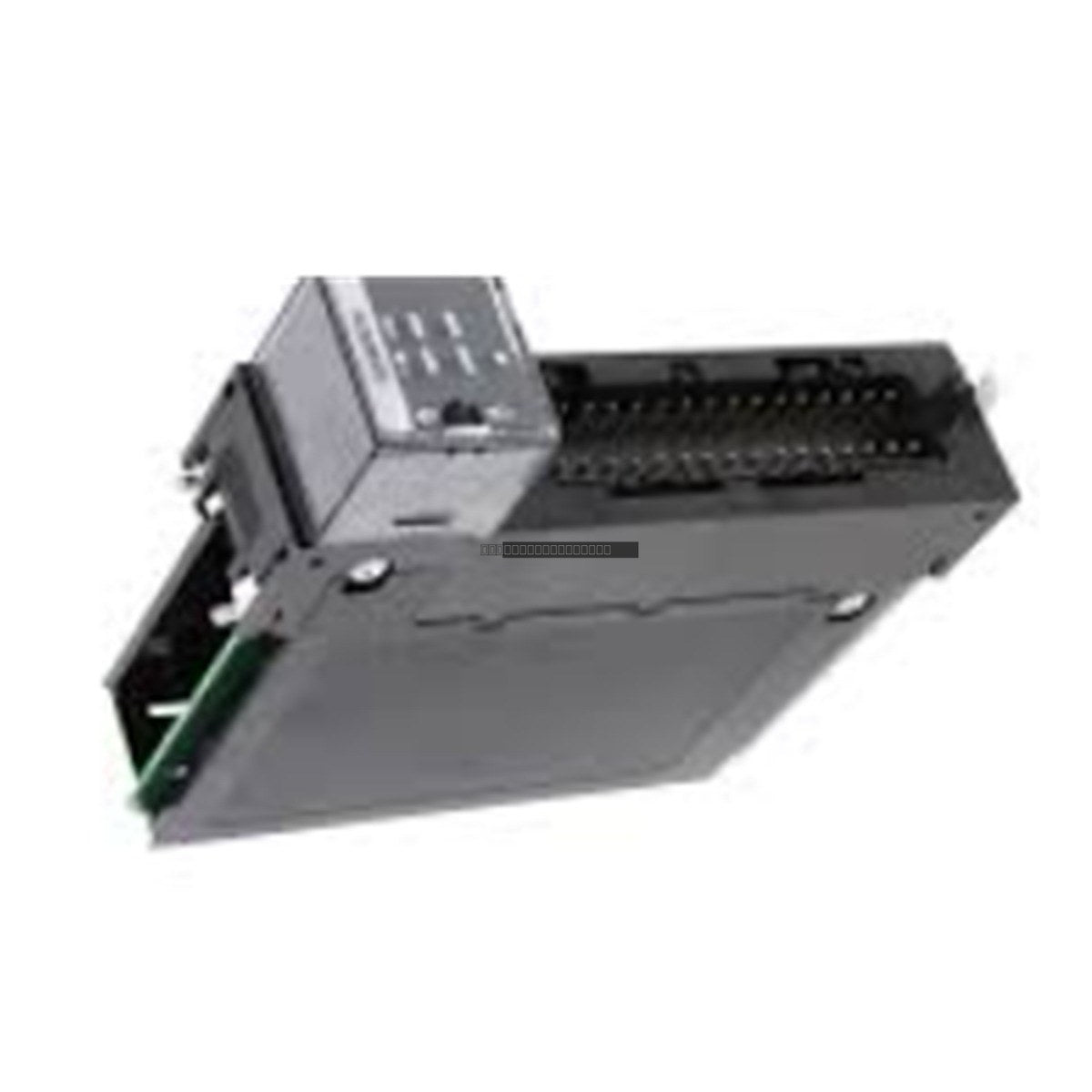

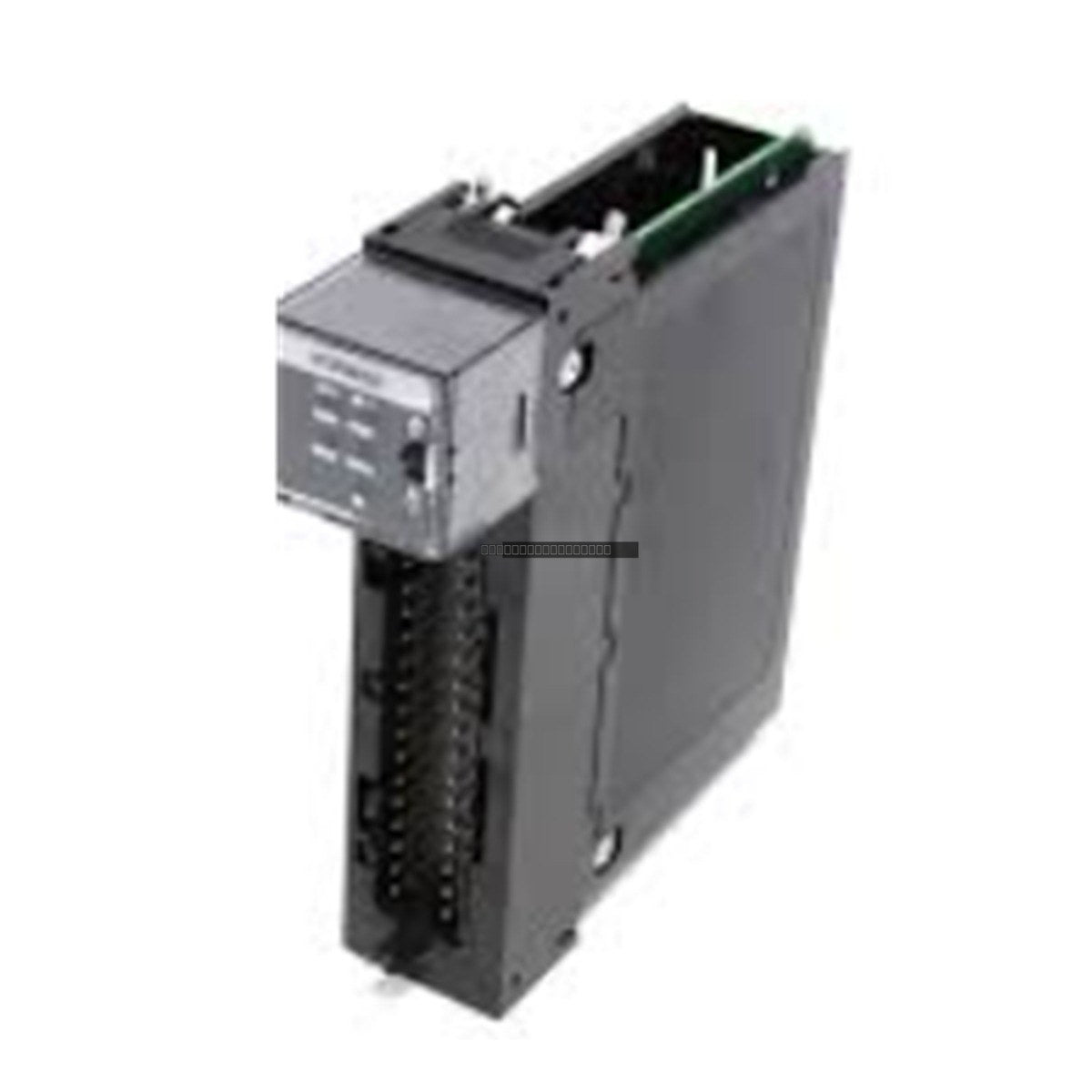

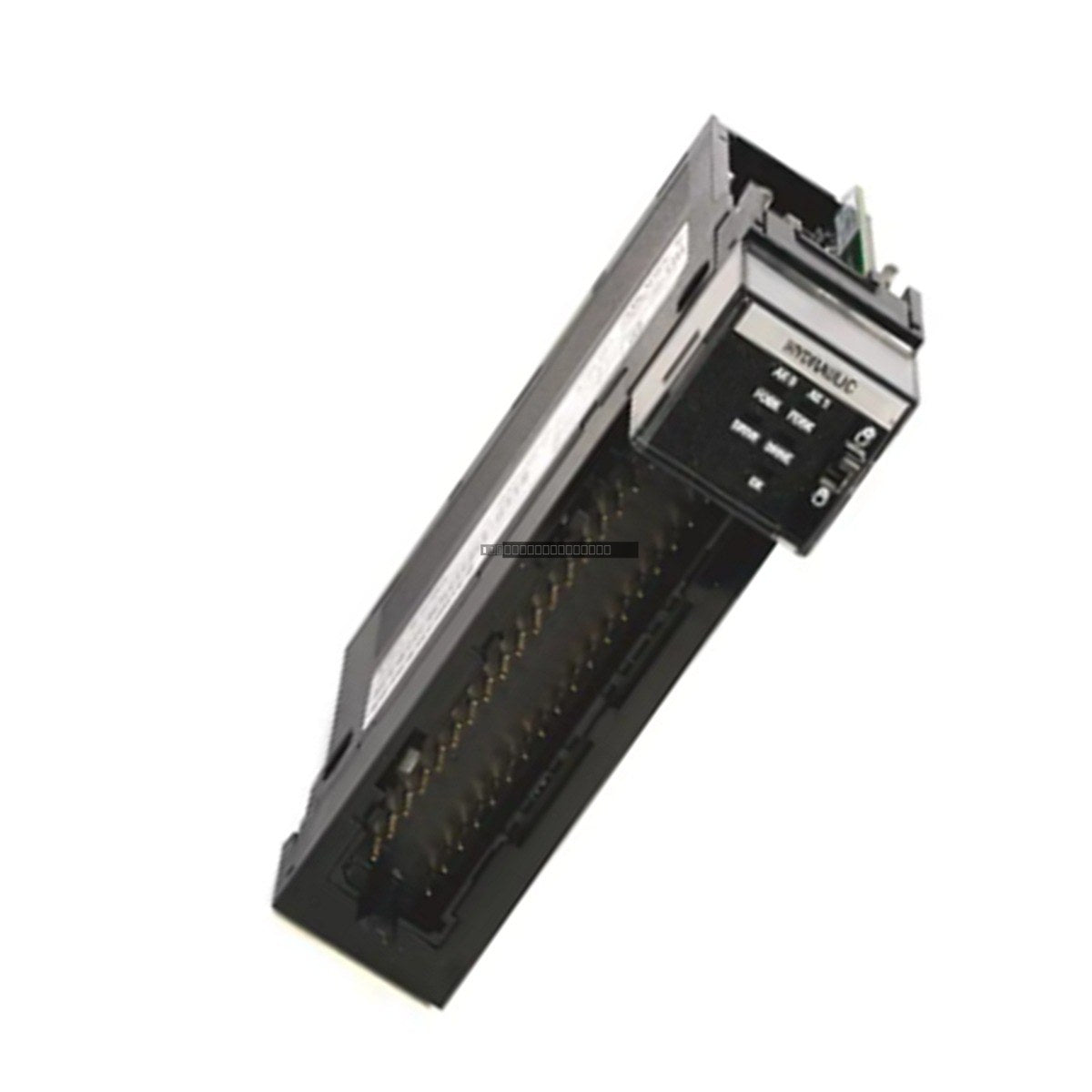

Allen-Bradley 1756-HYD02 ControlLogix Hydraulic Servo Module

Allen-Bradley 1756-HYD02 ControlLogix Hydraulic Servo Module

The Allen-Bradley 1756-HYD02 is a specialized hydraulic servo module designed for the ControlLogix platform, providing high-precision control for hydraulic axes. This module is engineered to interface directly with linear displacement...

16 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: 1756-HYD02
Proveedora: Allen-Bradley
tipo: Hydraulic Servo Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Allen-Bradley 1756-HYD02 is a specialized hydraulic servo module designed for the ControlLogix platform, providing high-precision control for hydraulic axes. This module is engineered to interface directly with linear displacement transducers (LDTs) and provides accurate analog control for servo valves, making it suitable for demanding motion control applications in industrial automation.

Features

  • Dual-axis control capability per module.
  • High-resolution 32-bit floating-point gain adjustment.
  • Selectable update rates ranging from 500Hz to 4kHz.
  • Supports PWM, Start/Stop (rising or falling edge) LDT inputs.
  • Integrated optically isolated, current-sinking registration input.
  • ±10V DC analog output with 16-bit resolution.
  • Solid-state isolated relay contacts for discrete output signaling.

Applications

This module is typically deployed in heavy industrial environments requiring precise position and velocity control of hydraulic cylinders. Common applications include injection molding machines, industrial presses, material handling systems, and complex motion profiles where hydraulic actuation is required to maintain high accuracy and repeatability.

Technical Specifications

Product Model 1756-HYD02
Axes per Module 2
Axes per Controller 32
Analog Output Range ±10V DC
Analog Resolution 16 bits
Discrete Output Voltage 24V DC (Nominal)
Backplane Current (5V) 700 mA
Backplane Current (24V) 2.5 mA
Power Dissipation 5.5 Watts

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the module to prevent electrical damage.
  • Verify that the module is fully seated in the chassis slot and that the locking tab is engaged.
  • Use shielded cabling for LDT and analog signals to minimize electromagnetic interference (EMI) in high-noise environments.
  • Route signal cables separately from high-voltage AC power lines.
  • Ensure proper grounding of the chassis backplane to a common earth reference to maintain signal integrity.

FAQ

What is the primary function of the 1756-HYD02?
It is a dedicated hydraulic servo module for the Allen-Bradley ControlLogix system, used to control hydraulic actuators by processing LDT feedback and providing precise analog valve commands.

How many axes can I control with this module?
The 1756-HYD02 supports 2 axes per module, with a maximum capacity of 32 axes per controller.
