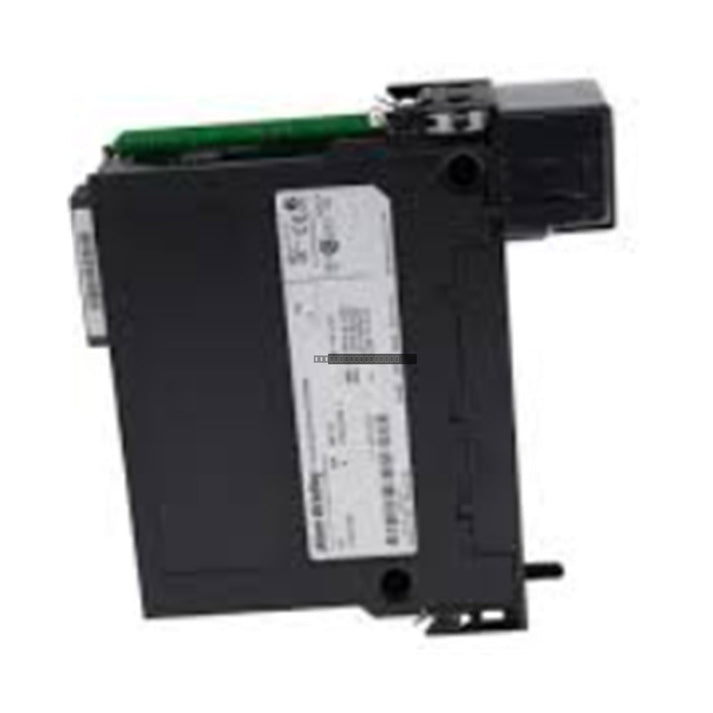

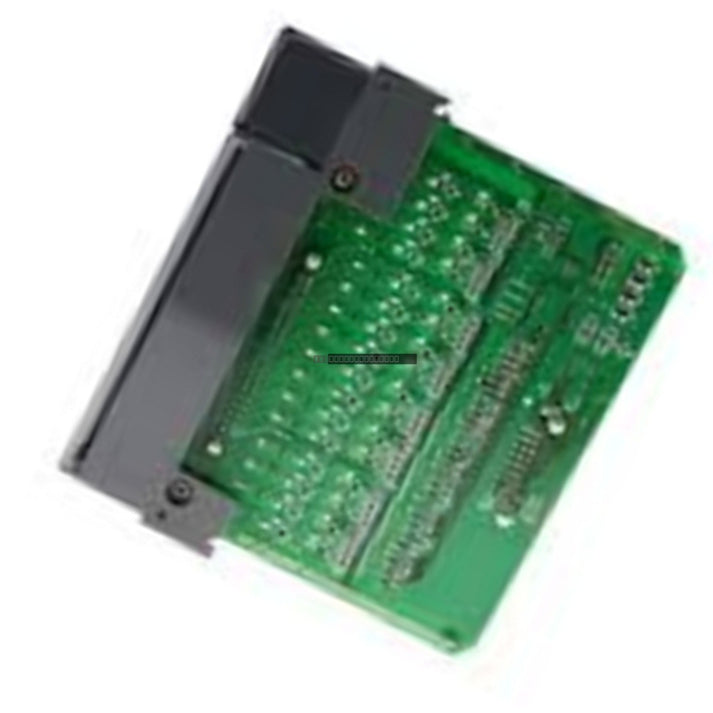

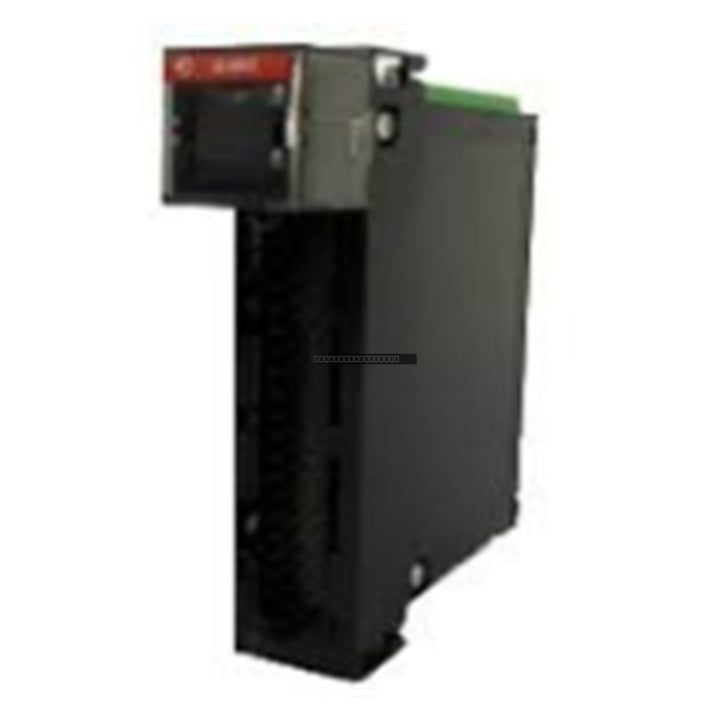

Allen-Bradley 1756-IA8D ControlLogix Diagnostic Input Module

Allen-Bradley 1756-IA8D ControlLogix Diagnostic Input Module

The Allen-Bradley 1756-IA8D is a high-performance diagnostic AC input module designed for integration within the ControlLogix platform. This module provides 8 diagnostic inputs, enabling advanced monitoring capabilities that allow for...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: 1756-IA8D
Proveedora: Allen-Bradley
tipo: Digital Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Allen-Bradley 1756-IA8D is a high-performance diagnostic AC input module designed for integration within the ControlLogix platform. This module provides 8 diagnostic inputs, enabling advanced monitoring capabilities that allow for proactive fault detection and system maintenance in demanding industrial environments.

Features

  • 8-point diagnostic AC input configuration
  • 120V AC nominal input voltage for standard industrial control applications
  • Programmable input delay times of 9 or 18 milliseconds to accommodate specific signal filtering requirements
  • Enhanced diagnostic reporting for improved system uptime and troubleshooting
  • Compatible with the standard ControlLogix backplane chassis

Applications

This diagnostic module is engineered for use in applications where input signal integrity and status monitoring are critical. It is commonly deployed in manufacturing lines, power generation control systems, and automated process control environments where diagnostic feedback helps reduce downtime by identifying field-side wiring or signal issues quickly.

Technical Specifications

Product Model 1756-IA8D
Module Type Diagnostic Input Module
Input Points 8 Diagnostic
Nominal Input Voltage 120V AC
Operating Voltage Range 79-132V AC
Input Delay Time Programmable (9 or 18 ms)
Min. Operating Current 5 mA at 79V AC
Max. Operating Current 16 mA at 132V AC
Max. Off-State Current 2.5 mA

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the module.
  • Use appropriate ESD protection when handling the module to prevent damage to sensitive internal components.
  • Verify that the module is fully seated in the chassis slot and that the locking tab is secure.
  • Ensure that field wiring is routed away from high-voltage or high-EMI sources to maintain signal accuracy.
  • Check that the input voltage levels strictly adhere to the 79-132V AC operating range to avoid module damage.

FAQ

What is the primary advantage of the 1756-IA8D over a standard input module?
The 1756-IA8D includes diagnostic functionality that allows the controller to detect specific fault conditions, such as open or short circuits, which standard modules cannot identify.

Can the input delay be adjusted?
Yes, the input delay is software-programmable to either 9 or 18 milliseconds, allowing you to tune the module to reject noise or accommodate slower signal transitions.
