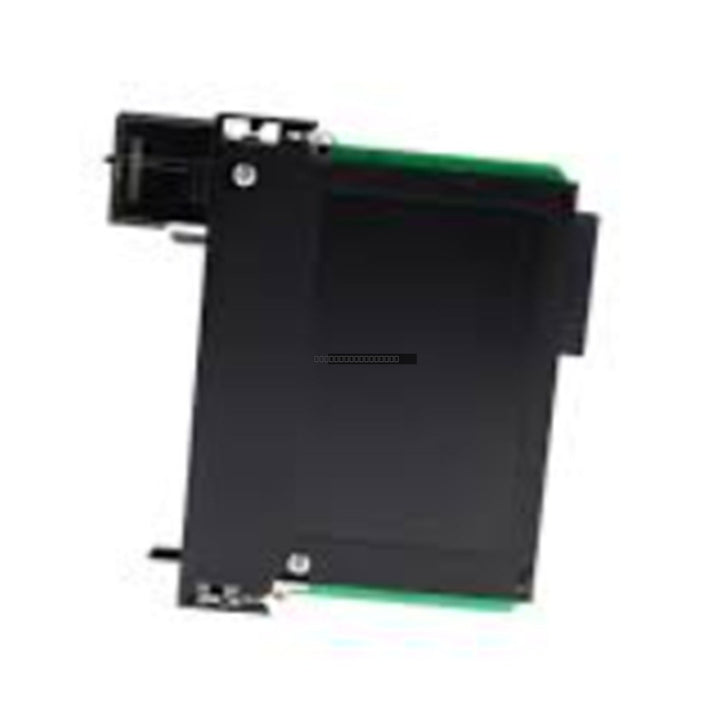

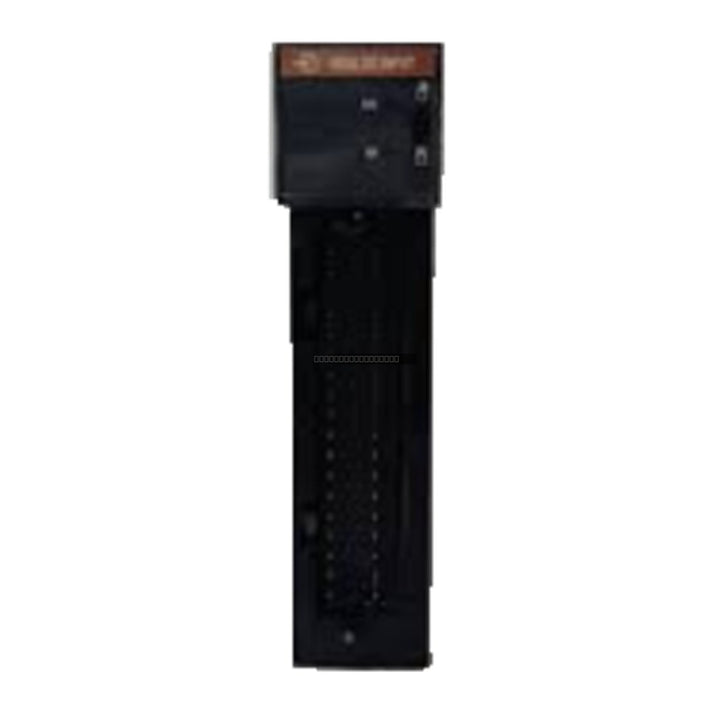

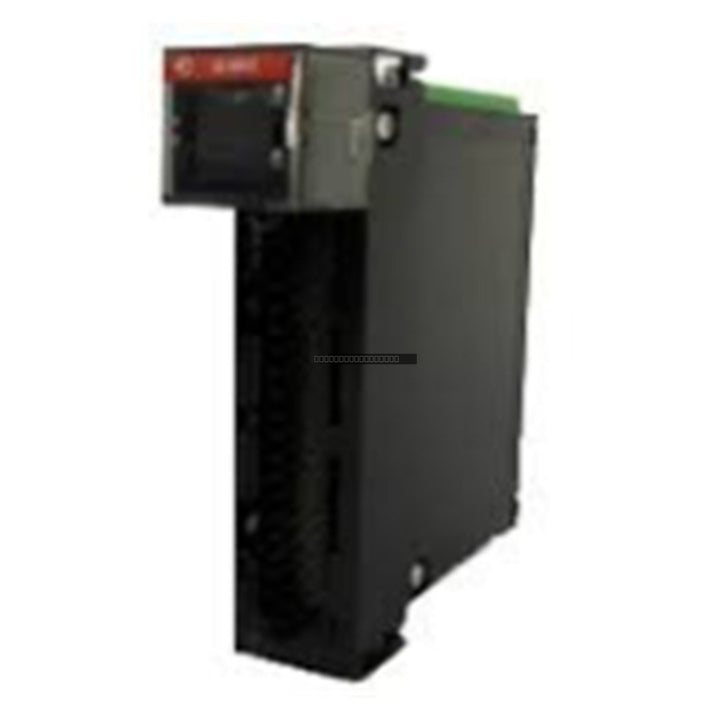

Allen-Bradley 1756-IR6I ControlLogix 6-Point Isolated RTD Input Module

Allen-Bradley 1756-IR6I ControlLogix 6-Point Isolated RTD Input Module

Description

The Allen-Bradley 1756-IR6I is a high-performance isolated RTD input module designed for the ControlLogix platform. This module provides six isolated input channels, allowing for precise temperature monitoring and data acquisition...

22 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: 1756-IR6I
Proveedora: Allen-Bradley
tipo: RTD Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1756-IR6I is a high-performance isolated RTD input module designed for the ControlLogix platform. This module provides six isolated input channels, allowing for precise temperature monitoring and data acquisition in demanding industrial environments. It is engineered to support a variety of platinum RTD sensors, ensuring compatibility with standard industrial instrumentation.

Features

  • 6 isolated input channels for RTD sensing.
  • 16-bit resolution for high-accuracy temperature measurements.
  • Compatibility with 100, 200, 500, and 1000 Ohm platinum RTD sensors.
  • Designed for integration into standard ControlLogix chassis architectures.
  • 20-pin terminal block interface for secure wiring connections.

Technical Specifications

Product Model 1756-IR6I
Input Type 6-Point Isolated RTD
Resolution 16-bit
Max Power Dissipation 4.3 Watts
Backplane Current (24V) 125 mA
Off-State Input Current (Max) 2.75 mA

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before installing or removing the module to prevent electrical damage or bus errors.
  • Verify that the module is fully seated in the chassis slot and that the locking tab is engaged.
  • Use shielded cabling for RTD connections to minimize electromagnetic interference (EMI) and ensure signal integrity.
  • Maintain proper grounding practices for the chassis and field wiring to reduce noise and potential ground loops.
  • Ensure adequate ventilation around the chassis to maintain operating temperatures within the specified limits.

FAQ

What types of RTD sensors are compatible with the 1756-IR6I?
This module supports 100, 200, 500, and 1000 Ohm platinum RTD sensors.

Does this module require external power for the RTD sensors?
The 1756-IR6I is designed to interface with RTD sensors directly; refer to the official Allen-Bradley user manual for specific wiring diagrams and excitation requirements.
