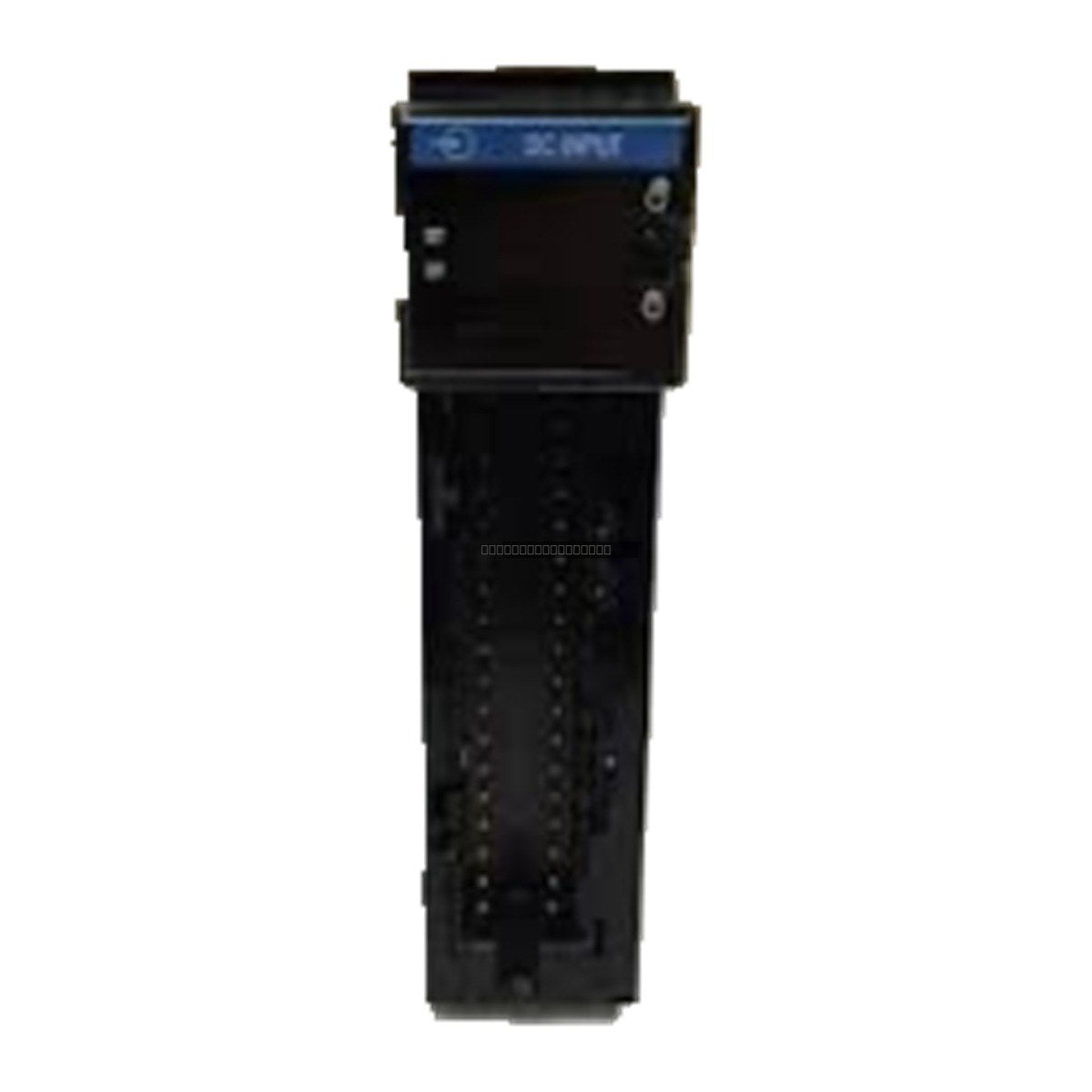

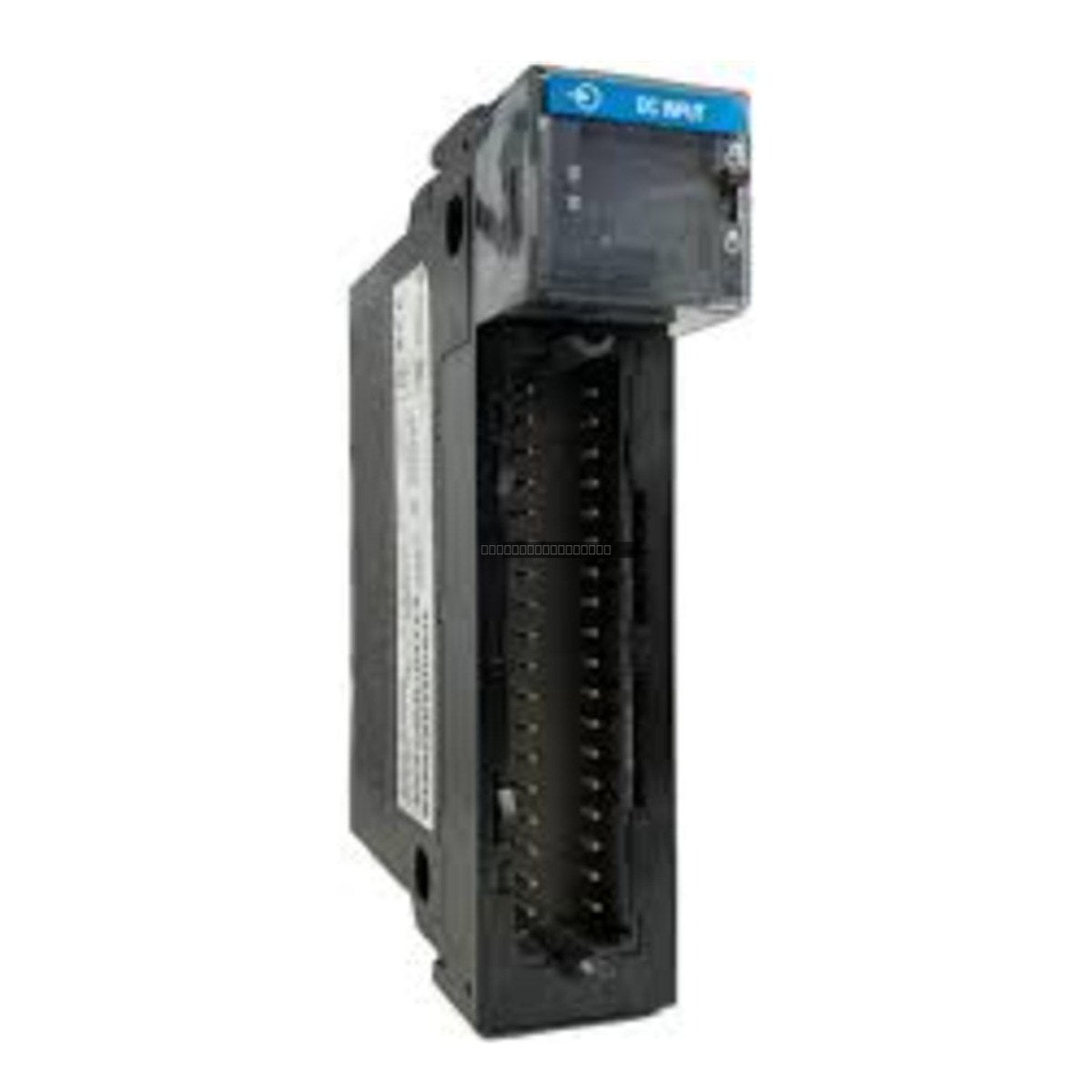

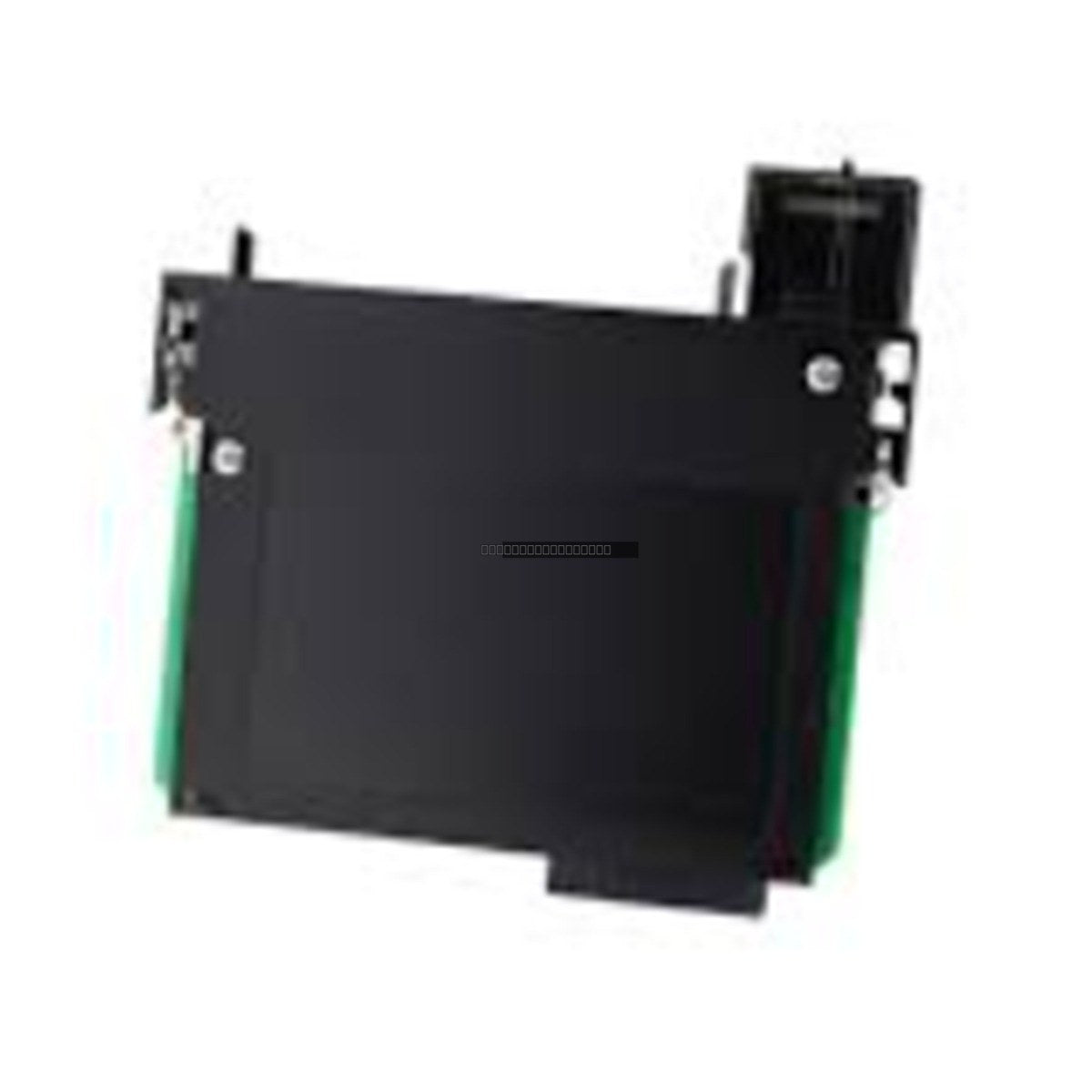

Allen-Bradley 1756-IV16 ControlLogix 16-Point 12/24V DC Digital Input Module

Allen-Bradley 1756-IV16 ControlLogix 16-Point 12/24V DC Digital Input Module

Description

The Allen-Bradley 1756-IV16 is a high-performance digital DC input module designed for the ControlLogix platform. This module provides 16 sinking input points, engineered to interface with field devices operating within...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: 1756-IV16
Proveedora: Allen-Bradley
tipo: Digital Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1756-IV16 is a high-performance digital DC input module designed for the ControlLogix platform. This module provides 16 sinking input points, engineered to interface with field devices operating within a 10-30V DC voltage range. It is ideal for industrial automation applications requiring reliable signal acquisition in demanding environments.

Features

  • 16 isolated sinking DC input points.
  • Operating voltage range of 10-30V DC, compatible with standard 12/24V DC systems.
  • Integrated input filtering to provide adjustable signal debouncing and noise immunity.
  • Standard 20-pin configuration for simplified wiring and module replacement.
  • Optimized for low power consumption on the ControlLogix backplane.

Technical Specifications

Product Model 1756-IV16
Module Type Digital DC Input Module
Input Points 16
Operating Voltage Range 10-30V DC
Input Delay Time 2 ms plus selectable filter time
Min. Operating Current 2 mA at 10V DC
Max. Operating Current 10 mA at 30V DC
Backplane Current (5V) 110 mA
Backplane Current (24V) 2 mA

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before inserting or removing the module.
  • Use a compatible 20-pin Removable Terminal Block (RTB) to connect field wiring.
  • Maintain proper grounding practices to minimize electrical interference.
  • Ensure the module is fully seated in the chassis slot and secured with the top and bottom latches.
  • Verify that field device voltage levels are within the specified 10-30V DC range to prevent damage to the input circuitry.

FAQ

What is the primary function of the 1756-IV16?
This module serves as a digital input interface for the ControlLogix system, allowing the PLC to monitor the state of 16 individual DC field devices.

Is this module compatible with standard 24V DC sensors?
Yes, the 1756-IV16 supports an operating range of 10-30V DC, making it fully compatible with standard 12V and 24V DC sensors and switches.

Does this module require external power?
The module draws its backplane power from the ControlLogix chassis, while the inputs are powered by the external field-side DC supply connected through the terminal block.
