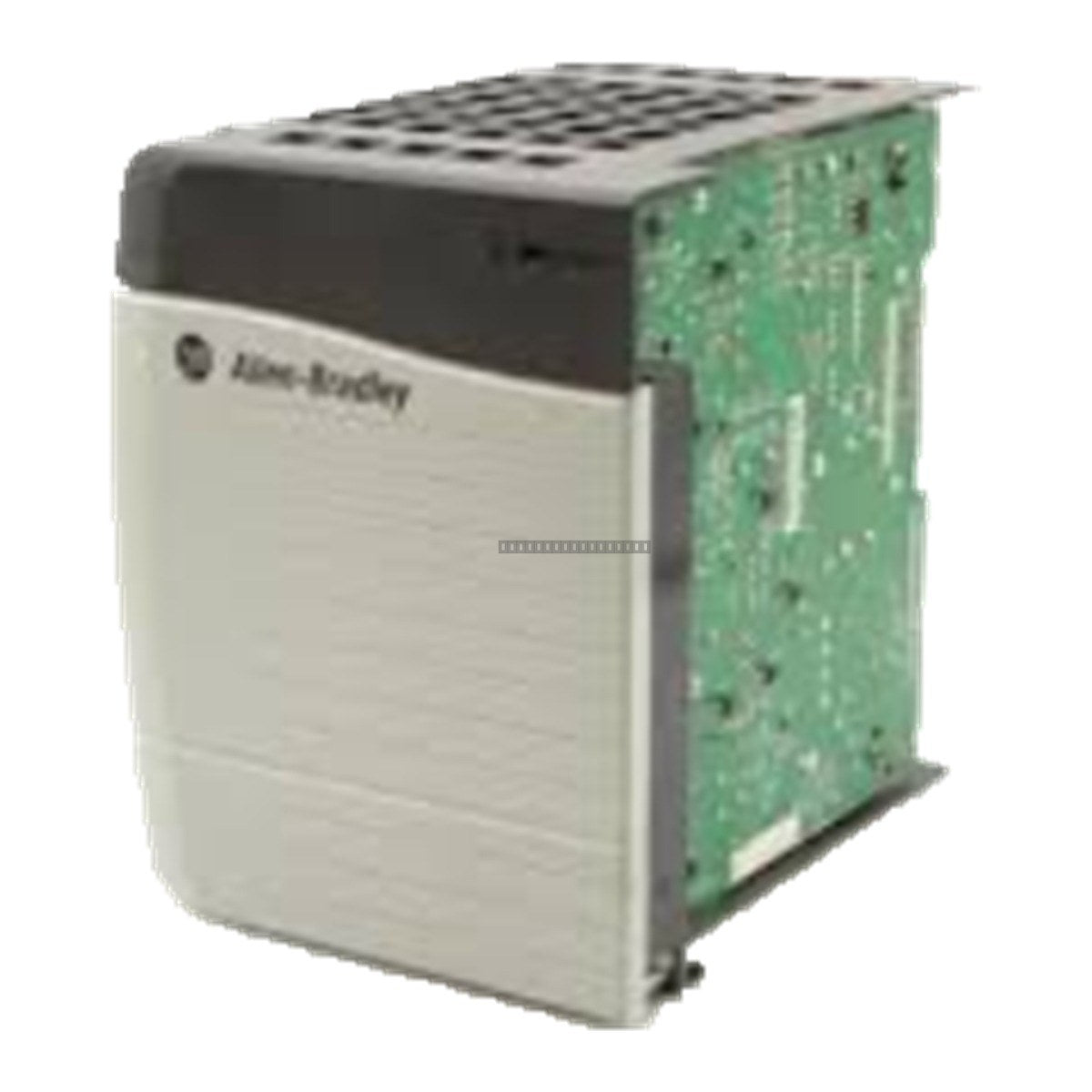

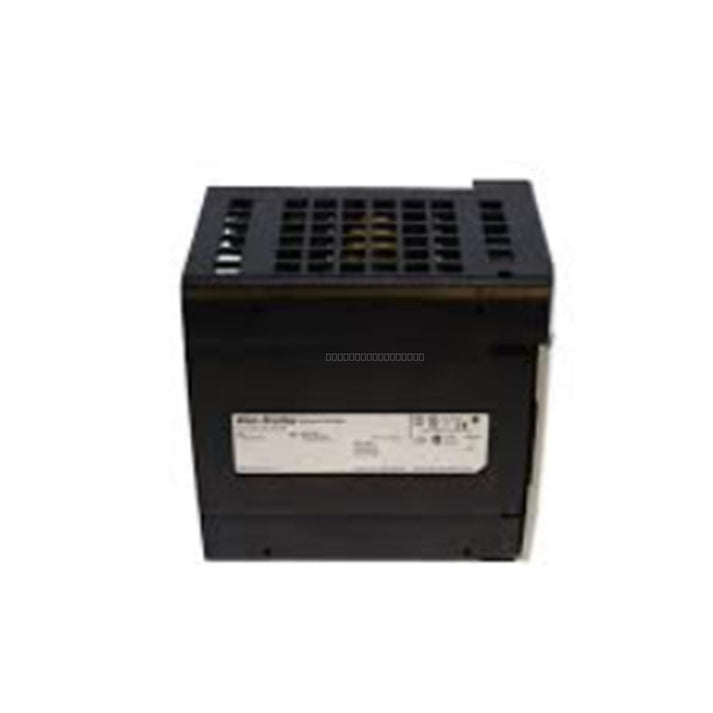

Allen-Bradley 1756-PA75 ControlLogix AC Power Supply

Allen-Bradley 1756-PA75 ControlLogix AC Power Supply

The 1756-PA75 is a standard AC power supply module designed for the Allen-Bradley ControlLogix automation platform. It provides regulated DC power to the chassis backplane, ensuring reliable operation for all...

25 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: 1756-PA75
Proveedora: Allen-Bradley
tipo: PLC Power Supply
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The 1756-PA75 is a standard AC power supply module designed for the Allen-Bradley ControlLogix automation platform. It provides regulated DC power to the chassis backplane, ensuring reliable operation for all modules installed within the ControlLogix system.

Features

  • 75W total output power capacity
  • Wide input voltage range: 85-265V AC (47-63 Hz)
  • Supports nominal 120V/240V AC input
  • Provides multiple DC outputs: 1.2V, 3.3V, 5.1V, and 24V DC
  • Integrated electronic crowbar circuit for over/under voltage and current protection
  • Convection cooling design

Applications

  • Automotive manufacturing assembly lines
  • Oil and gas pipeline control and pump station monitoring
  • Food and beverage automated packaging and filling systems
  • Water treatment and power generation logic control

Technical Specifications

Model 1756-PA75
Input Voltage 85-265V AC (Nominal 120/240V AC)
Input Frequency 47-63 Hz
Max Output Power 75W (at 0 to 60 degC)
Output 1.2V DC 1.5A
Output 3.3V DC 4A
Output 5.1V DC 13A
Output 24V DC 2.8A
Operating Temp 0 to 60 degC (32 to 140 degF)
Storage Temp -40 to 85 degC (-40 to 185 degF)
Isolation Voltage 250V (continuous)

Installation Guidelines

  • The 1756-PA75 must be installed in the dedicated power supply slot located at the far left side of the ControlLogix chassis.
  • Ensure the system is powered down before inserting or removing the module to prevent electrical arcing or damage to the backplane connectors.
  • The module is designed for convection cooling; ensure adequate clearance above and below the chassis for proper airflow.
  • Use a 15A time-delay type fuse in all ungrounded power connections for external overcurrent protection.
  • Ensure the module is used in Pollution Level 2 industrial environments and Category II applications as per IEC 60664-1.

FAQ

What is the 1756-PA75?

The 1756-PA75 is a standard AC power supply module for the ControlLogix system, providing regulated DC power to the chassis backplane.

What is the difference between 1756-PA75 and 1756-PB75?

The 1756-PA75 is designed for AC input (85–264V AC), whereas the 1756-PB75 is designed for DC input (18–32V DC).

Does the module require an external fuse?

Yes, it is recommended to use a 15A time-delay type fuse in all ungrounded power connections for external overcurrent protection.

What is the hold-up time during power interruption?

The module provides a hold-up time of 2 cycles at 85V AC (60 Hz), 6 cycles at 120V AC (60 Hz), and 20 cycles at 220V AC (60 Hz).
