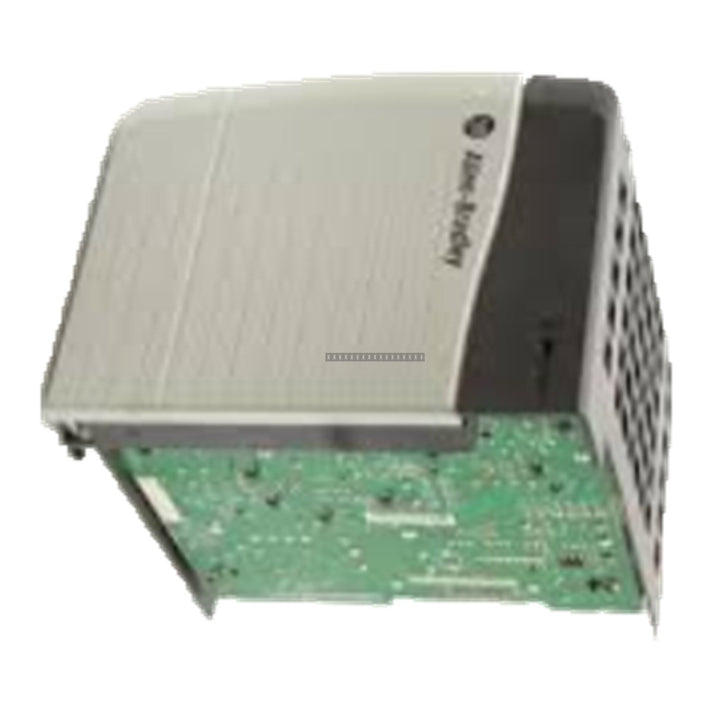

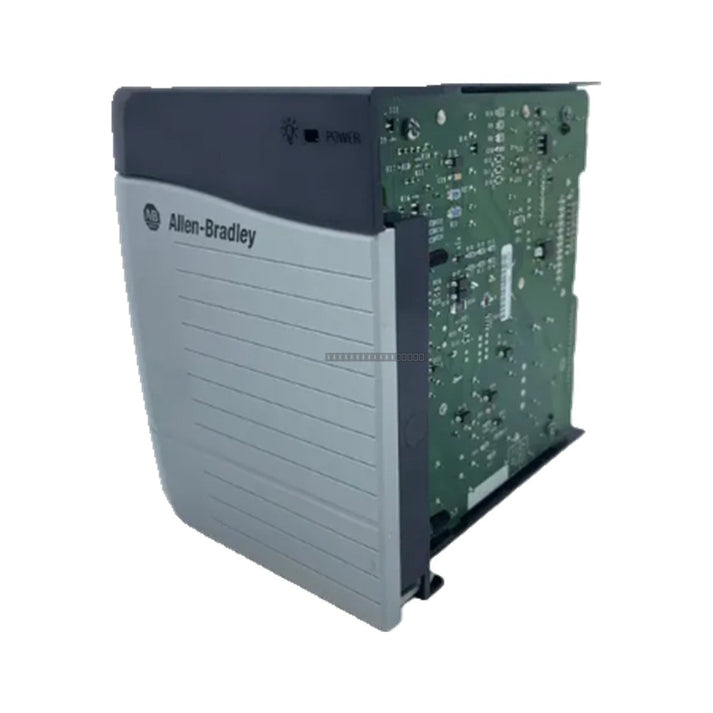

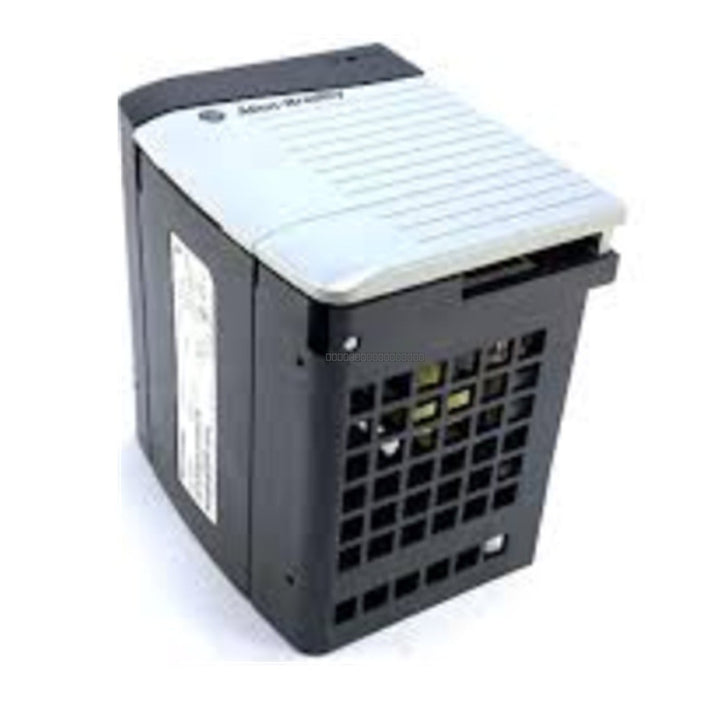

Allen-Bradley 1756-PH75 ControlLogix High-Voltage DC Power Supply Module

Allen-Bradley 1756-PH75 ControlLogix High-Voltage DC Power Supply Module

The 1756-PH75 is a high-efficiency, high-voltage direct current (DC) chassis power supply module designed for the Allen-Bradley ControlLogix 1756 platform. This side-mount module serves as the central electrical power source...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 8

SKU: 1756-PH75
Proveedora: Allen-Bradley
tipo: PLC Power Supply Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The 1756-PH75 is a high-efficiency, high-voltage direct current (DC) chassis power supply module designed for the Allen-Bradley ControlLogix 1756 platform. This side-mount module serves as the central electrical power source for the backplane, converting facility-level high-voltage DC into regulated multi-rail logic voltages required for processors, communication modules, and I/O.

Features

  • Designed for 125 VDC nominal input power systems.
  • Provides four regulated output rails: 24 VDC, 5.1 VDC, 3.3 VDC, and 1.2 VDC.
  • Supports 75 Watts of total backplane output power.
  • Features ride-through capability of up to 50 ms to prevent system resets during brief input power dips.
  • Reinforced insulation rated for 250 Volts continuous isolation.
  • Mounts directly to the left side of standard 1756 Series B chassis.
  • Passive cooling design; no internal fans required.

Applications

This power supply is engineered for intensive industrial environments where high-voltage DC bus distribution is standard, including electrical substations, mass transit rail infrastructure, marine power generation, and automated manufacturing facilities.

Technical Specifications

Model 1756-PH75
Input Voltage Range 90 to 143 VDC
Max Input Power 95 Watts
Max Backplane Output 75 Watts (0 to 60 deg C)
Output Current (24V / 5.1V / 3.3V / 1.2V) 2.8A / 13.0A / 4.0A / 1.5A
Operating Temperature 0 to 60 deg C
Storage Temperature -40 to 85 deg C
Vibration Resistance 2 g @ 10 to 500 Hz
Weight 1.33 kg

Installation Guidelines

  • Ensure the ControlLogix chassis is powered down before installing or removing the power supply module.
  • The module must be installed on the left side of the 1756 chassis.
  • Use 2.5 mm2 (approx. 14 AWG) solid or stranded copper wire for input connections.
  • Tighten terminal block screws to 0.8 N·m (7 lb·in) to ensure secure contact and vibration resistance.
  • Maintain adequate clearance around the module to allow for convective airflow; do not obstruct the open-style chassis.
  • Ensure the installation environment meets the specified 5 to 95 percent non-condensing humidity requirements.

FAQ

Is this module compatible with all ControlLogix chassis?
The 1756-PH75 is designed for use with 1756 Series B backplanes, including the 1756-A4, A7, A10, A13, and A17 models.

Does this module require external cooling?
No, the module utilizes an open-style architecture that relies on ambient convective airflow for thermal management.
