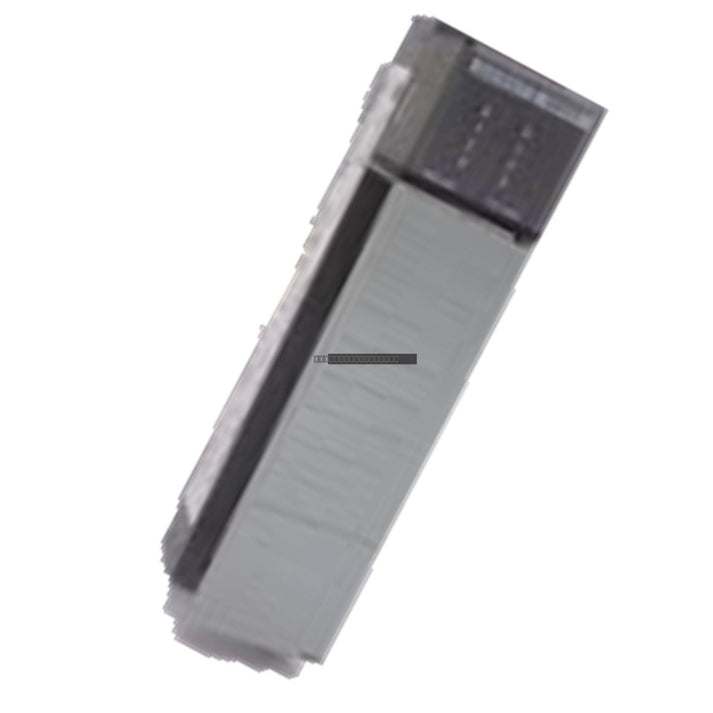

Allen-Bradley 1756-RM ControlLogix Enhanced Redundancy Module

Allen-Bradley 1756-RM ControlLogix Enhanced Redundancy Module

The Allen-Bradley 1756-RM is a high-performance Enhanced Redundancy Module designed for the ControlLogix Programmable Automation Controller (PAC) platform. This module enables seamless controller redundancy, ensuring high availability and system reliability...

26 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 8

SKU: 1756-RM
Proveedora: Allen-Bradley
tipo: Redundancy Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Allen-Bradley 1756-RM is a high-performance Enhanced Redundancy Module designed for the ControlLogix Programmable Automation Controller (PAC) platform. This module enables seamless controller redundancy, ensuring high availability and system reliability in critical industrial processes. It facilitates the synchronization of two identical controllers installed in separate, identical chassis configurations.

Features

  • Single-slot chassis mounting for flexible installation.
  • 100 Mbps fiber-optic synchronization via LC-type connector.
  • Integrated LED status indicators (PRI, COM, OK) for real-time system health and redundancy monitoring.
  • Compatible with 8.5/125 µm single-mode fiber-optic cabling.
  • Supports synchronization distances up to 10 km.
  • Low power dissipation (9W) with efficient thermal management.

Applications

  • Oil, Gas, and Petrochemical Refining: Ensures continuous monitoring of critical pressures and flow rates.
  • Water and Wastewater Management: Maintains non-stop operation for chemical purification and distribution systems.
  • Power Generation: Provides grid synchronization and governor control stability during local system events.
  • Chemical Manufacturing: Prevents process disruptions that could lead to thermal runaway or material spoilage.
  • Metals and Mining: Protects infrastructure by preventing solidification of materials during unexpected controller downtime.

Technical Specifications

Model 1756-RM
Manufacturer Allen-Bradley
Connector Type LC-type
Cable Type 8.5/125 µm single-mode fiber-optic
Max Cable Length 10 km
Transmission Speed 100 Mbps
Wavelength 1310 nm
Power Consumption 4 mA @ 1.2V DC, 1.2 A @ 5.1V DC, 120 mA @ 24V DC
Power Dissipation 9 W
Operating Temperature 0 to 60 degC
Storage Temperature -40 to 85 degC
Enclosure Type Open

Installation Guidelines

  • Ensure the controller is powered down before inserting or removing the module from the chassis.
  • Align the module circuit board with the top and bottom chassis card guides and slide firmly until it seats into the backplane connector.
  • Use only compatible 1756-RMCx series fiber-optic cables for synchronization.
  • Do not mix legacy 1756-RM series modules with newer 1756-RM2 or 1756-RM3 modules within the same redundant chassis pair.
  • Handle the module using standard ESD (Electrostatic Discharge) precautions to prevent damage to sensitive internal components.

FAQ

Can the 1756-RM module be replaced with newer models?

Yes, the 1756-RM has been succeeded by the 1756-RM2 and 1756-RM3 modules. Migration requires firmware updates via the Redundancy Module Configuration Tool (RMCT). Note that you cannot mix different series modules within the same synchronized system.

What software is required for configuration?

Basic parameters are configured via Studio 5000 Logix Designer, while advanced redundancy settings are managed using the Redundancy Module Configuration Tool (RMCT), accessible through RSLinx.
