El 1769-IM12 (Número de pieza: 1769-IM12 ) es un módulo de entrada de CA digital de alto voltaje Diseñado para CompactLogix de Allen-Bradley y Sistemas MicroLogix 1500. Este módulo proporciona doce entradas aisladas Capaz de interactuar...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

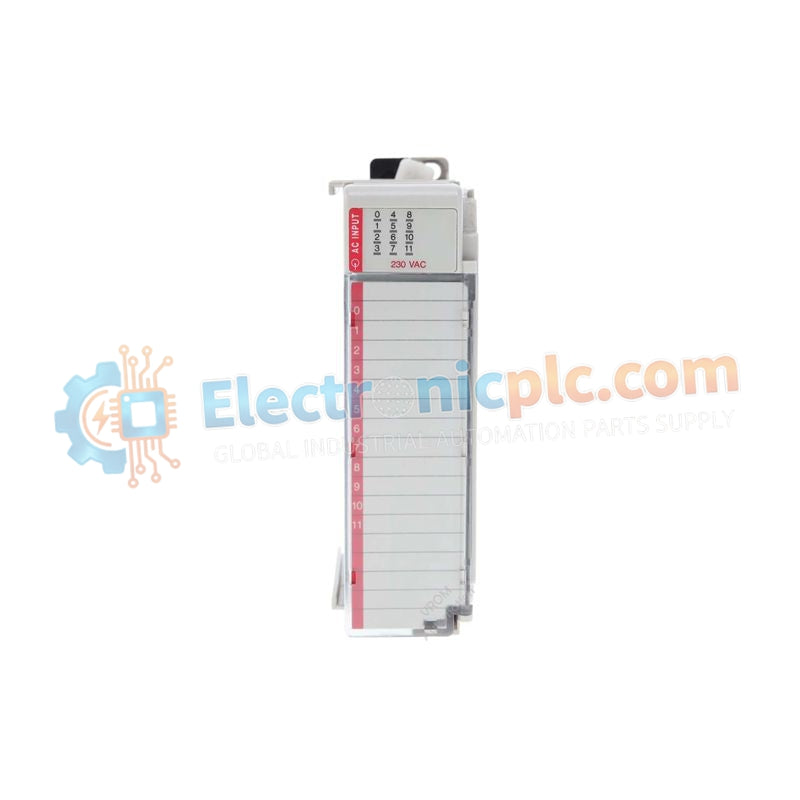

El 1769-IM12 (Número de pieza: 1769-IM12 ) es un módulo de entrada de CA digital de alto voltaje Diseñado para CompactLogix de Allen-Bradley y Sistemas MicroLogix 1500. Este módulo proporciona doce entradas aisladas Capaz de interactuar con Dispositivos de campo de 240 V CA , como interruptores de límite , pulsadores , y Contactos auxiliares de arranque de motor . Es un componente esencial para aplicaciones industriales donde circuitos de control de CA de alto voltaje son estándar, lo que permite que el PLC monitoree de forma segura el estado de equipo de alta potencia

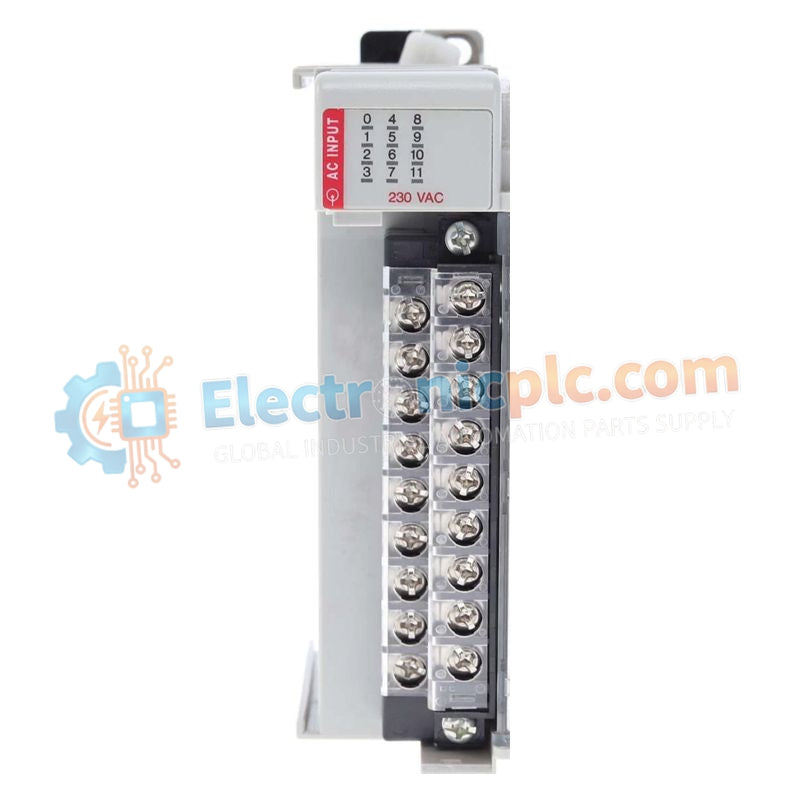

Diseñado para brindar confiabilidad en entornos eléctricos hostiles, el 1769-IM12 características filtrado de hardware integrado para evitar falsas alarmas por ruido eléctrico. El diseño robusto del módulo incluye un retraso de señal de 20 milisegundos para garantizar transiciones de estado estables. Como parte de la Serie 1769 , utiliza un bloque de terminales extraíble (RTB) para simplificar la instalación y el mantenimiento, permitiendo reemplazo del módulo sin perturbar el cableado del campo.
| Especificación | Detalles |
|---|---|
| Canales de entrada | 12 entradas |
| Categoría de voltaje | 200 V a 240 V CA |
| Rango de voltaje de funcionamiento | 159 V a 264 V CA |
| Frecuencia de operación | 47 a 63 Hz |
| Consumo de corriente de la placa base | 100 mA a 5,1 V CC |
| Corriente en estado encendido (mín.) | 5 mA a 159 V CA |
| Impedancia de entrada | 27 kΩ a 50 Hz; 23 kΩ a 60 Hz |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) |
| Dimensiones | 118 mm x 35 mm x 87 mm |
| Peso | 0,48 kilogramos |
El 1769-IM12 se utiliza típicamente en entornos industriales pesados , estaciones de servicios públicos y plantas de fabricación a gran escala dónde Alimentación de control de 240 V CA Se prefiere a 24 V CC. Es ideal para monitorear maquinaria heredada , recorridos de sensores de larga distancia donde la caída de voltaje es una preocupación, o la interfaz con equipos de distribución de energía .
¿Se puede utilizar este módulo con señales de 120 V CA?
No, el 1769-IM12 Está específicamente clasificado para 200–240 V CA. Su voltaje mínimo en estado encendido es 159 V CA , lo que significa una Señal de 120 V no será reconocido por el módulo. Para 120 V CA aplicaciones, la 1769-IA8 o 1769-IA16 Debería utilizarse en su lugar.
¿El módulo requiere una fuente de alimentación separada para las entradas?
El Alimentación de 240 V CA Para las entradas se debe proporcionar un Fuente de alimentación de campo externa . El módulo solo consume potencia del lado lógico (100 mA) desde el Placa base CompactLogix .
