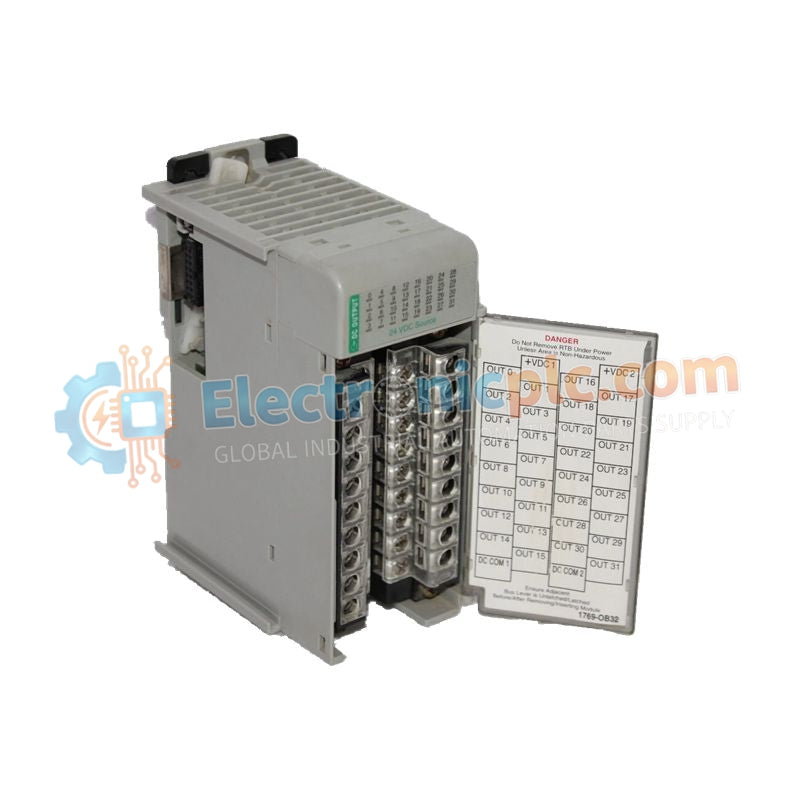

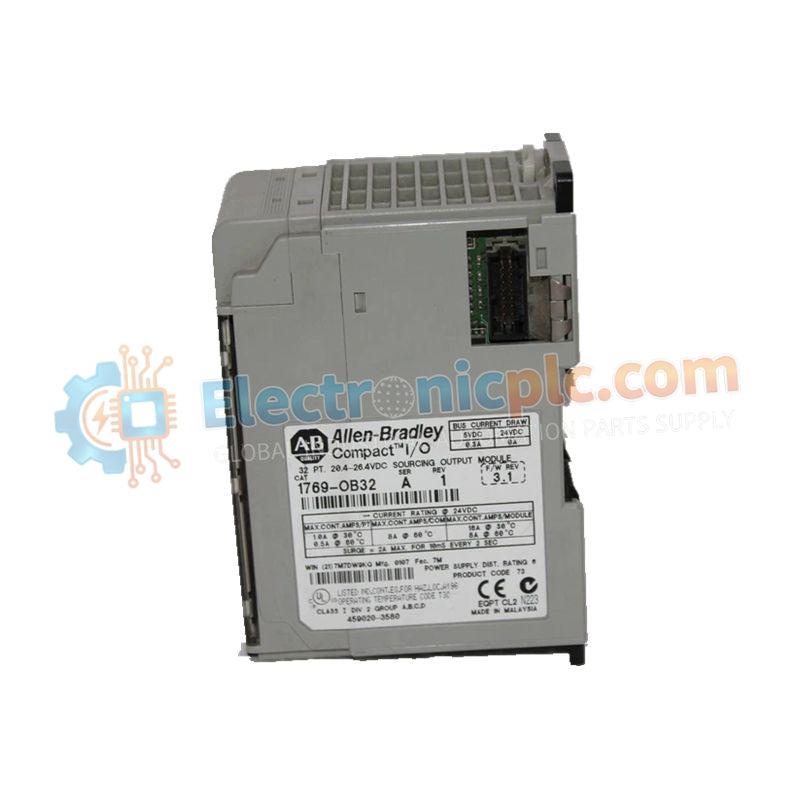

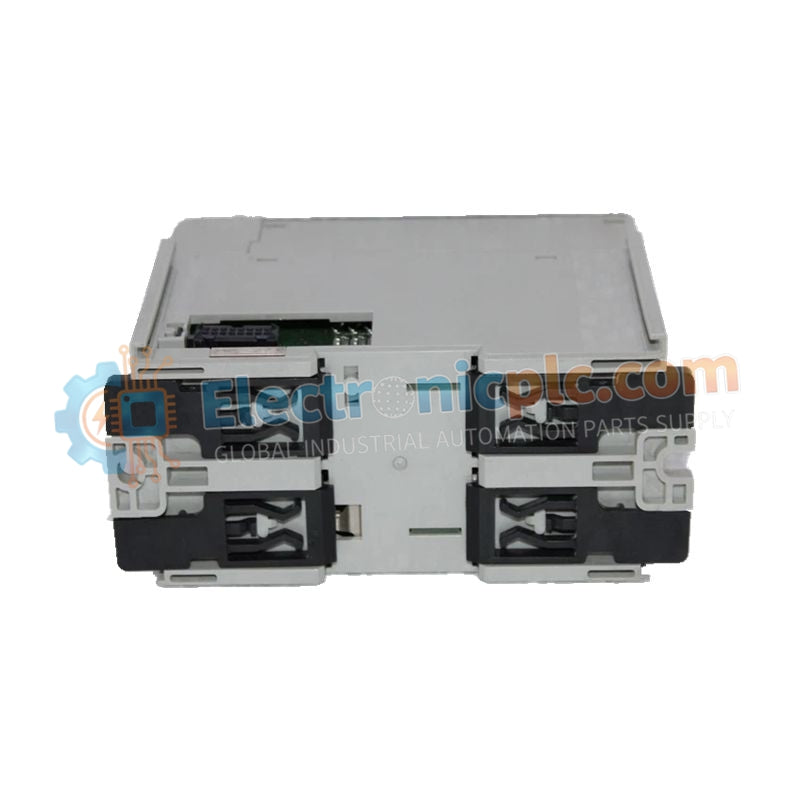

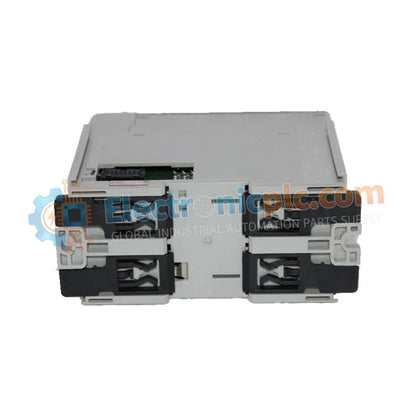

El 1769-OB32 es de alta densidad módulo de salida discreta Diseñado para CompactLogix de Allen-Bradley y MicroLogix 1500 sistemas. Con 32 puntos de salida en un solo Con un tamaño similar al de la serie 1769 ,...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El 1769-OB32 es de alta densidad módulo de salida discreta Diseñado para CompactLogix de Allen-Bradley y MicroLogix 1500 sistemas. Con 32 puntos de salida en un solo Con un tamaño similar al de la serie 1769 , este módulo es ideal para aplicaciones que requieren un alto número de E/S en un espacio de gabinete limitado. Funciona con lógica de abastecimiento , es decir, proporciona Alimentación de 24 V CC a cargas de campo conectadas, como solenoides, arrancadores de motor y luces indicadoras.
El 1769-OB32 Está diseñado para brindar confiabilidad industrial y cuenta con fusión electrónica y aislamiento óptico Para proteger la placa base del ruido eléctrico y las sobretensiones transitorias. El módulo se divide en dos grupos de 16 puntos , cada uno con su punto común, lo que simplifica el cableado y la resolución de problemas. Es perfecto para líneas de montaje automatizadas y control de maquinaria compleja .
| Especificación | Detalles |
|---|---|
| Número de modelo | 1769-OB32 |
| Número de salidas | 32 puntos (2 grupos de 16) |
| Tipo de salida | Fuente de alimentación (fuente de 24 V CC) |
| Rango de voltaje de funcionamiento | 20,4 V CC a 26,4 V CC |
| Retardo de señal (de encendido a apagado) | 1,0 ms máximo |
| Retardo de señal (de apagado a encendido) | 0,1 ms máximo |
| Consumo de corriente a 5,1 V | 300 mA |
| Corriente continua por punto | 0,5 A a 30 °C (reducido a 0,25 A a 60 °C) |
| Corriente continua por módulo | 8,0 A a 30 °C (reducido a 4,0 A a 60 °C) |
| Corriente de sobretensión | 2,0 A por punto (repetible cada 2 segundos durante 10 ms) |
| Voltaje de aislamiento | 75 V (continuo), tipo de aislamiento reforzado |
| Ancho del módulo | Ancho de ranura de 1,5 (E/S compacta estándar 1769) |
| Indicadores de estado | 32 LED verdes para el estado de cada canal |
| Peso | 0,28 kilogramos |
| Temperatura de funcionamiento | 0°C a 60°C |
El 1769-OB32 se utiliza comúnmente en paneles de control de alta densidad en industrias como manipulación de materiales , procesamiento de alimentos y bebidas , y Sistemas de empaquetado . Su densidad de 32 puntos reduce la cantidad de bancos de E/S y cables de expansión, lo que se traduce en menores costos de hardware y tiempo de instalación en proyectos de automatización a gran escala.
¿Cuál es la diferencia entre los módulos Sourcing (OB) y Sinking (OV)?
El 1769-OB32 es un Módulo de abastecimiento , es decir, cambia el lado positivo (+24 V) del circuito a la carga. Por el contrario, una Módulo de hundimiento (OV) cambia el lado negativo (0 V/común). Asegúrese de que sus dispositivos de campo estén conectados al común para completar el circuito con este módulo.
¿Este módulo requiere un bloque de terminales de alta densidad?
Sí, el 1769-OB32 utiliza una alta densidad Bloque de terminales de 40 pines . A menudo se combina con el Cables precableados de la serie 1492 y módulos de interfaz (IFM) para simplificar el cableado de los 32 puntos individuales.
¿Puedo utilizar este módulo para controlar motores de alta corriente directamente?
No, el 1769-OB32 Está clasificado para 0,5 A por punto . Está diseñado para cargas pequeñas como solenoides o luces piloto . Para cargas de corriente más altas, el módulo debe usarse para activar un relé de interposición .
