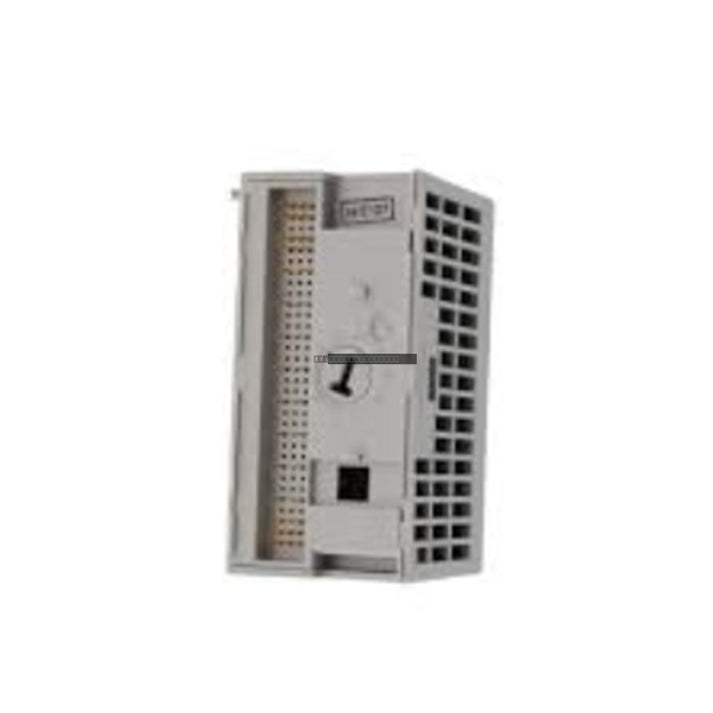

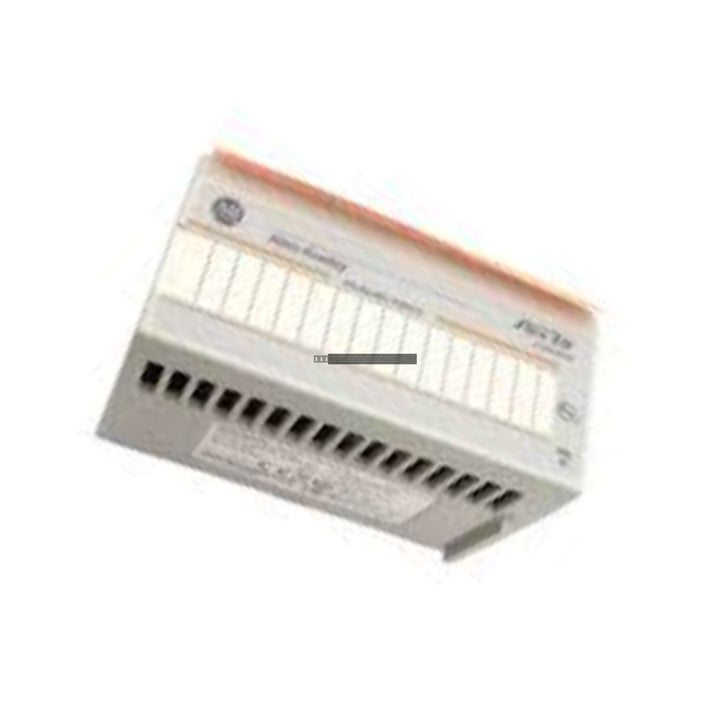

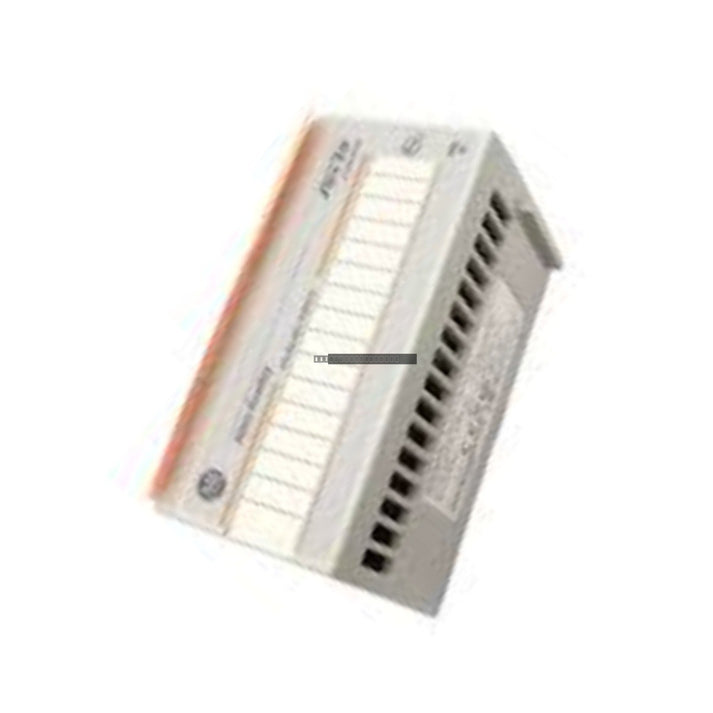

Allen-Bradley 1794-IA16 FLEX I/O 16-Channel 120V AC Digital Input Module

Allen-Bradley 1794-IA16 FLEX I/O 16-Channel 120V AC Digital Input Module

Description

The Allen-Bradley 1794-IA16 is a high-density, 16-channel discrete AC digital input module designed for the FLEX I/O 1794 platform. This module serves as a critical interface between field-side 120 VAC...

16 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: 1794-IA16
Proveedora: Allen-Bradley
tipo: Digital Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1794-IA16 is a high-density, 16-channel discrete AC digital input module designed for the FLEX I/O 1794 platform. This module serves as a critical interface between field-side 120 VAC signals and the system backplane, converting raw input states into deterministic logic for industrial control systems. It is widely utilized in distributed I/O architectures to reduce field wiring complexity and cabling costs in applications such as material handling, water treatment, and chemical processing.

Features

  • 16 non-isolated input channels sharing a single common return path.
  • Designed for 120 VAC nominal input voltage (74 to 132 VAC range).
  • Integrated status diagnostics via 16 front-panel yellow LED indicators.
  • Low power consumption with a 20 mA backplane current draw at 5 VDC.
  • Mechanical keying (Position 8) to ensure compatibility and prevent incorrect module insertion.
  • Compatible with a variety of FLEX I/O terminal bases including 1794-TB3, 1794-TB3S, and 1794-TBN.

Technical Specifications

Model 1794-IA16
Input Channels 16 (Non-Isolated)
Nominal Voltage 120 VAC
Voltage Range 74 to 132 VAC (47 to 63 Hz)
Input Current (Nominal) 12 mA at 120 VAC
Power Dissipation 6.4 W at 132 VAC
Operating Temperature 0 to 55 degC
Vibration Rating 5 g at 10 to 500 Hz
Shock Rating 30 g (Operational)

Installation Guidelines

  • Ensure the system power is disconnected before installing or removing the module from the terminal base.
  • Mount the module onto a compatible 1794 terminal base; ensure the mechanical keyswitch is set to position 8.
  • Use shielded cabling for field inputs to minimize electromagnetic interference (EMI) in high-noise industrial environments.
  • Maintain adequate clearance for ventilation to ensure the module operates within the specified 0 to 55 degC temperature range.
  • Verify that the terminal base is properly grounded according to local electrical codes to ensure signal integrity.

FAQ

Q: Does the 1794-IA16 module include a terminal base?
A: No, the 1794-IA16 is a plug-in module. It requires a separate 1794 terminal base (such as the 1794-TB3 or 1794-TB3S) for field wiring connections.

Q: Can I use this module for DC input signals?
A: No, the 1794-IA16 is strictly designed for 120 VAC discrete input signals. Using it with DC voltage may damage the module or result in improper operation.

Q: What is the purpose of the mechanical keying?
A: The keyswitch prevents the insertion of incompatible modules into the terminal base, protecting the system from electrical faults caused by voltage mismatches.
