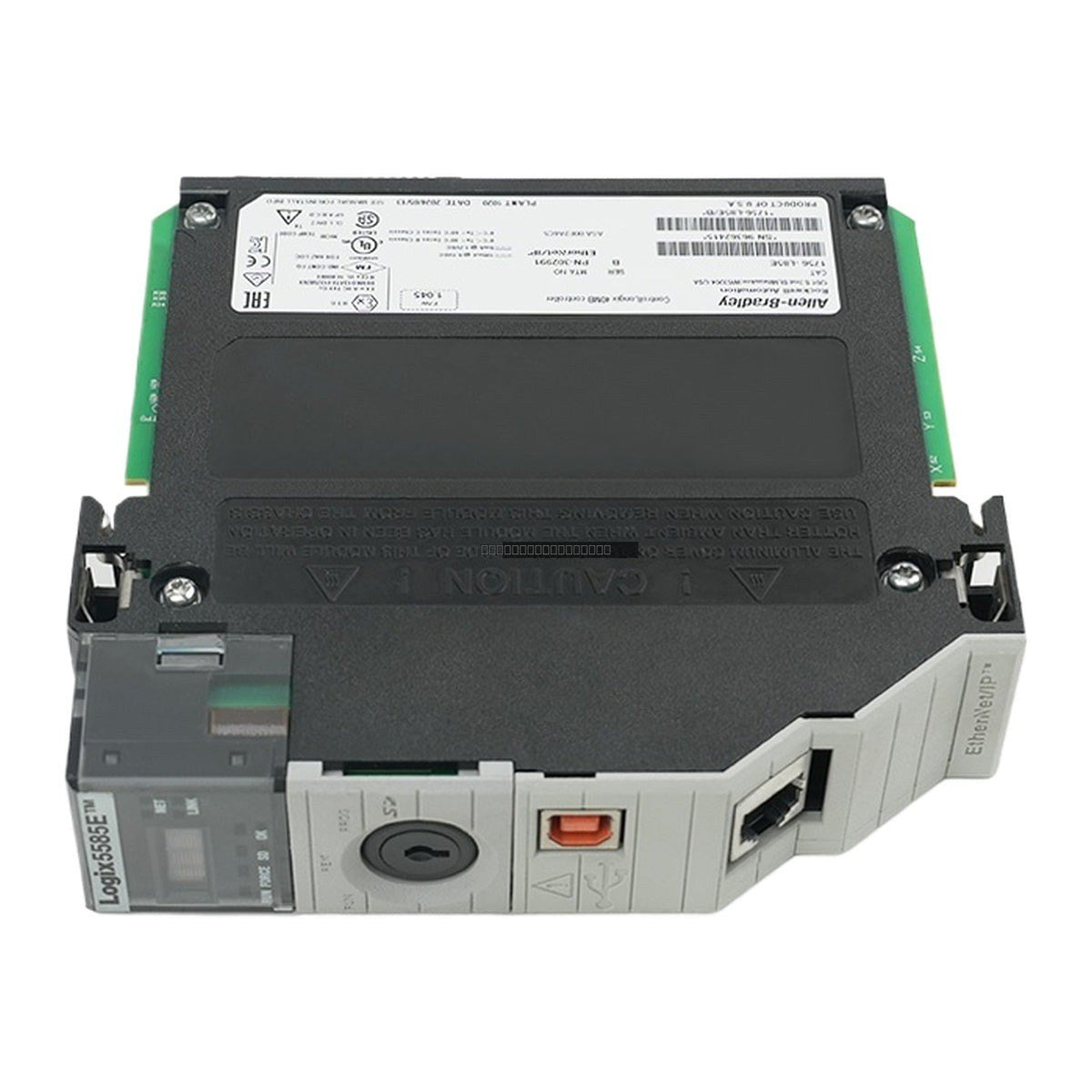

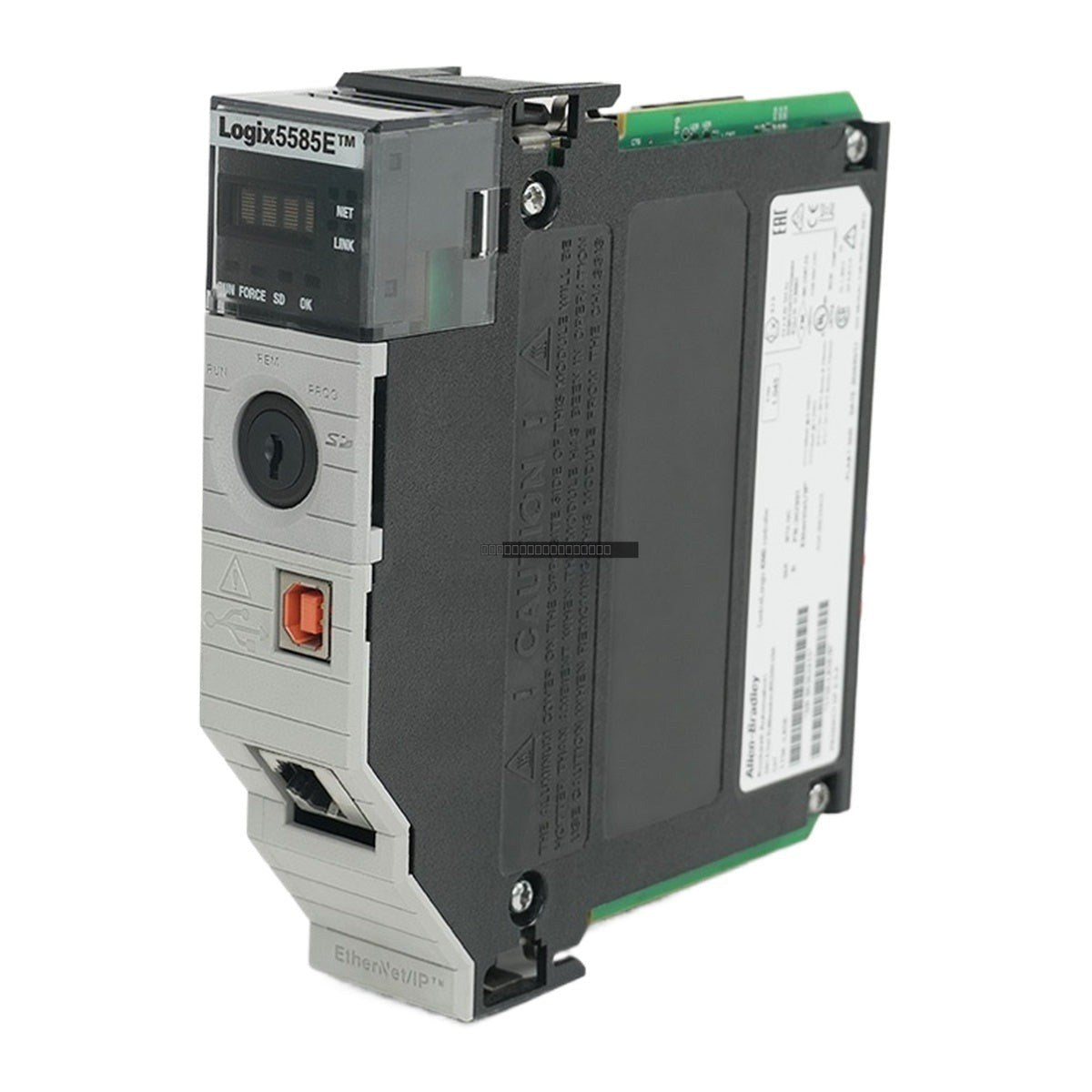

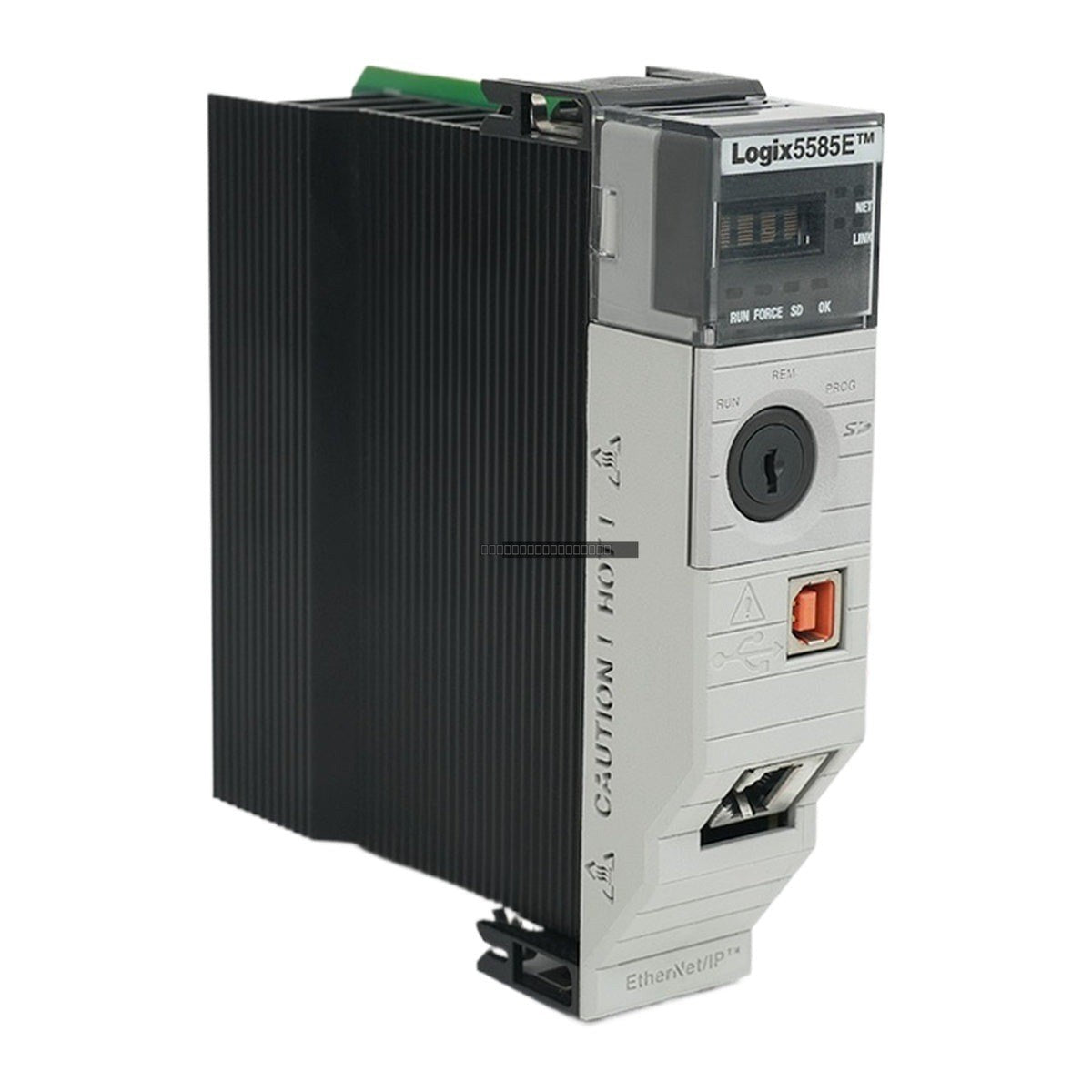

Allen-Bradley 1756-L85E ControlLogix 40MB Controller

Allen-Bradley 1756-L85E ControlLogix 40MB Controller

The Allen-Bradley 1756-L85E is a high-performance ControlLogix 5580 processor module designed for demanding industrial automation environments. This controller offers 40MB of user memory and provides a scalable, robust control engine...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: 1756-L85E
Proveedora: Allen-Bradley
tipo: Processor Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Allen-Bradley 1756-L85E is a high-performance ControlLogix 5580 processor module designed for demanding industrial automation environments. This controller offers 40MB of user memory and provides a scalable, robust control engine capable of managing complex motion, process, and discrete control applications.

Features

  • ControlLogix 5580 architecture with 40MB user memory
  • Supports up to 300 EtherNet/IP nodes
  • Integrated 1GB Ethernet port with auto-negotiation (10/100/1000 Mbps)
  • Dedicated USB 2.0 port for local configuration and programming
  • Supports up to 32 tasks with up to 1000 programs per task
  • Includes 2GB nonvolatile memory via 1784-SD2 card

Technical Specifications

Model 1756-L85E
User Memory 40 MB
Discrete I/O Capacity 128,000
Analog I/O Capacity 4,000
Ethernet Speed 10/100/1000 Mbps
Power Dissipation 6.2 Watts
Thermal Dissipation 21.2 BTU/hour
Backplane Current (1.2V DC) 5 mA
Backplane Current (5.1V DC) 1.2 A
Isolation Voltage 50V (continuous)

Applications

  • Water and Wastewater: Management of pumping stations and monitoring of critical process variables.
  • Food and Beverage: High-speed filling lines and batching systems requiring precise regulatory compliance.
  • Life Sciences: Advanced process control for pharmaceutical manufacturing where data integrity and high availability are paramount.

Installation Guidelines

  • Ensure the chassis is powered down before inserting or removing the controller module.
  • Align the module circuit board with the top and bottom chassis guides and slide it in until it seats firmly into the backplane.
  • Use ESD-safe handling practices, such as wearing a grounded wrist strap, to prevent damage to internal components.
  • For SD card installation, open the front panel door and insert the card with the contact end first (contacts on the right) until it clicks into place.
  • Ensure proper ventilation around the chassis to maintain operating temperatures within specified limits.

Compliance and Certifications

  • UL-listed for US and Canada
  • Class I, Division 2, Groups A, B, C, D hazardous locations
  • CE-certified for EU compliance

FAQ

What is the 1756-L85E?

It is a high-performance ControlLogix 5580 controller featuring 40 MB of user memory, a USB port, and a 1 GB embedded Ethernet port, designed for applications requiring superior processing speed.

What software is required for programming?

The 1756-L85E is configured and programmed using the Studio 5000 Logix Designer software environment (version 28 or later is recommended).

What are the power requirements for this module?

The controller draws 5.0 mA at 1.2V DC and 1.20 A at 5.1V DC from the backplane.
