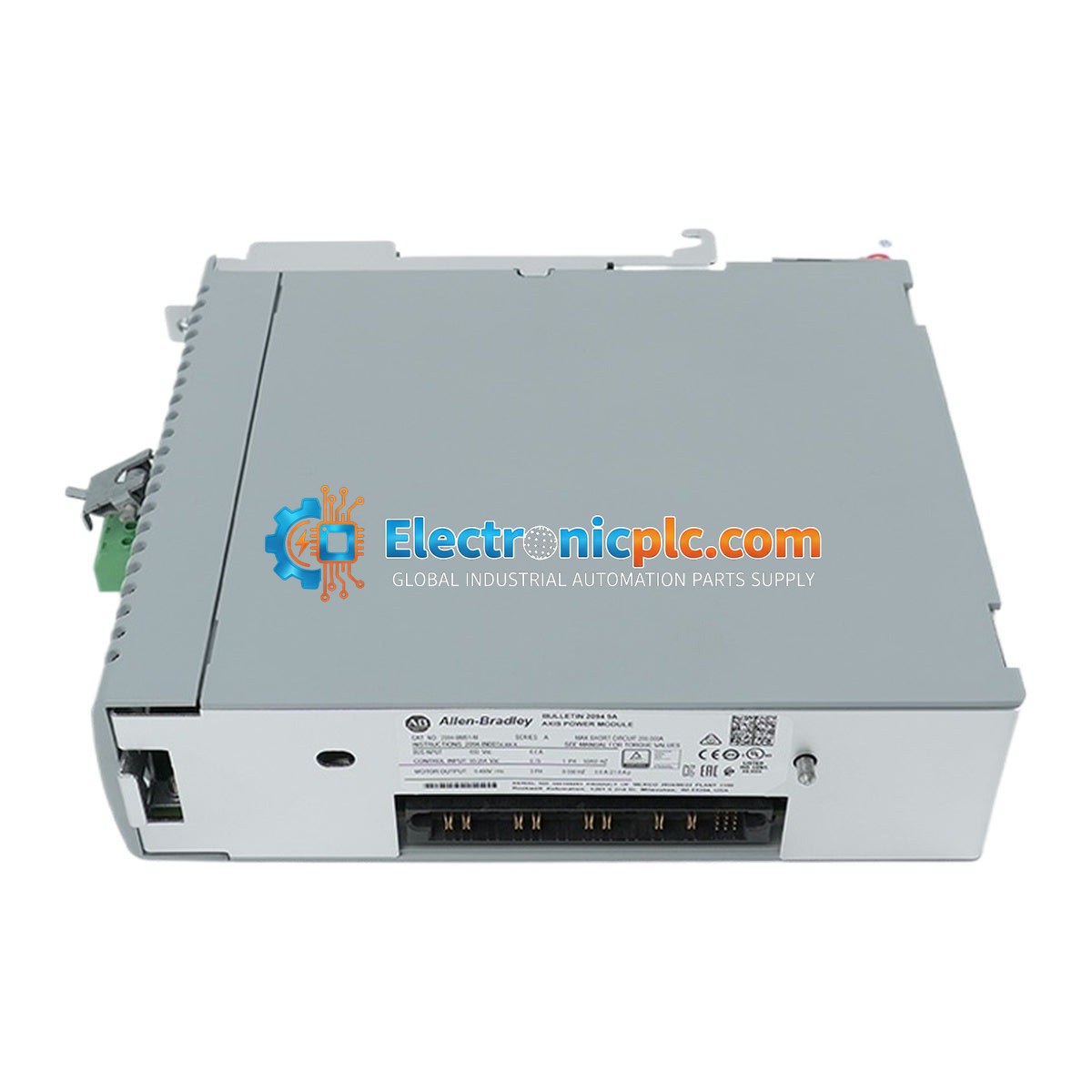

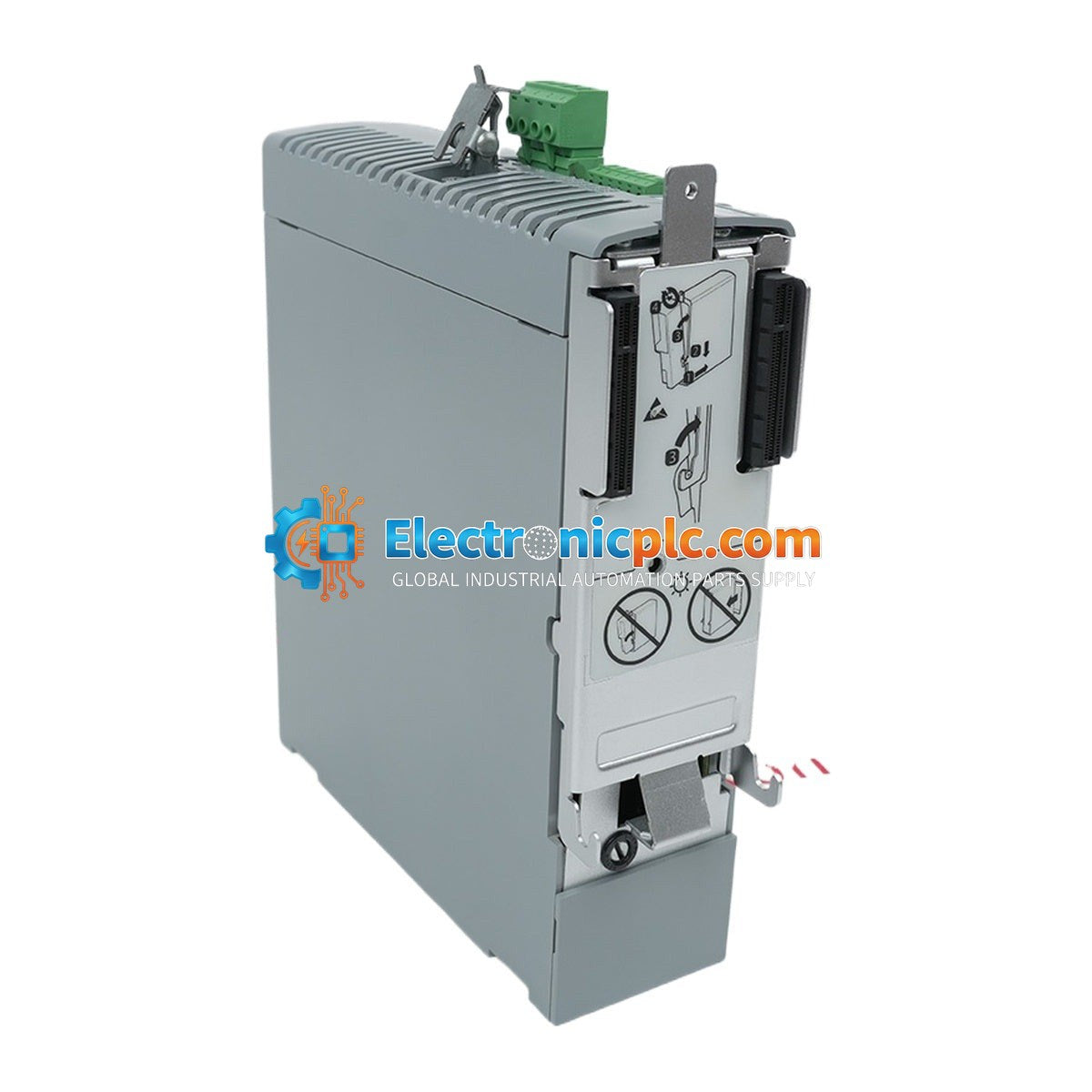

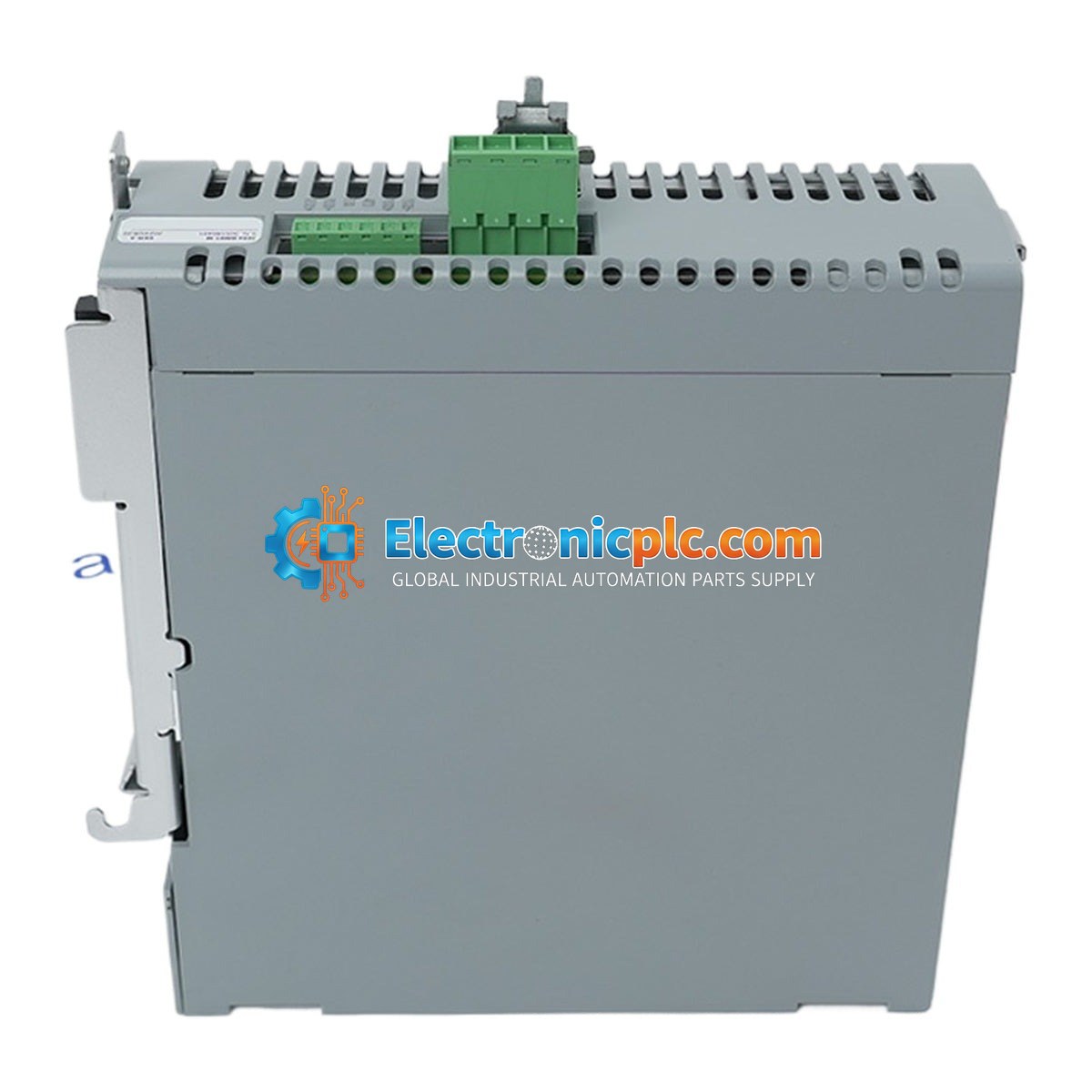

Allen-Bradley 2094-BM01-M Kinetix 6200/6500 Axis Module

Allen-Bradley 2094-BM01-M Kinetix 6200/6500 Axis Module

Description

The Allen-Bradley 2094-BM01-M is an Axis (power) Module designed for use within the Kinetix 6200 and Kinetix 6500 modular multi-axis servo drive systems. As a shared DC-bus inverter, it is...

16 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: 2094-BM01-M
Proveedora: Allen-Bradley
tipo: Servo Drive Axis Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 2094-BM01-M is an Axis (power) Module designed for use within the Kinetix 6200 and Kinetix 6500 modular multi-axis servo drive systems. As a shared DC-bus inverter, it is engineered to provide flexible and scalable motion control in multi-axis applications. Each 2094-BM01-M module requires a corresponding control module and must be used in conjunction with an Integrated Axis Module (IAM) power module to form a complete, functional drive system on a 2094-PRSx power rail.

Features

  • Modular multi-axis servo drive architecture for scalable motion control.
  • Supports Kinetix 6200 (Sercos) and Kinetix 6500 (EtherNet/IP) communication platforms.
  • Integrated shunt circuit for efficient regenerative energy dissipation during deceleration.
  • Advanced safety features including Safe Speed Monitor and Safe Torque Off.
  • High efficiency power conversion (up to 98%).
  • Compatible with a wide range of Kinetix motors, actuators, and linear stages.

Applications

  • Packaging machinery including form-fill-seal, cartoning, and high-speed sorting.
  • Material handling systems such as conveyor coordination and multi-axis robotics.
  • Converting and printing lines requiring precise web-handling and tensioning.
  • Automated assembly lines for synchronization, component placement, and robotic welding.

Technical Specifications

Product Model 2094-BM01-M
Input Voltage (AC) 324 to 528V RMS (3-phase)
Input Voltage (DC) 458 to 747V DC
Control Power Input 95 to 264V RMS (1-phase)
Continuous Output Current 9.0 A
Continuous Power Output 6 kW
Internal Shunt Resistor 115 Ohm
Weight 2.9 kg

Installation Guidelines

  • Power Rail Mounting: Ensure the 2094-PRSx power rail is securely mounted before installing modules.
  • Inspection: Verify that all power rail pins and module slot receptacles are clean and free of debris.
  • Seating: Align the top mounting bracket with the rail slot, pivot the module downward, and ensure the pins snap-fit securely into the rail.
  • Fastening: Tighten the captive mounting screw on the front of the module to lock it firmly to the rail structure.
  • Safety: Always disconnect all power sources before inserting or removing modules from the power rail to prevent electrical arcing or damage to the pins.

FAQs

What is the primary function of the 2094-BM01-M?

The 2094-BM01-M is an Axis Module that provides power and control for a single axis of motion within a Kinetix 6200 or 6500 multi-axis servo drive system.

Does this module require an external shunt?

The module includes an internal 115 Ohm shunt resistor for regenerative energy dissipation. An external shunt module is only required if the application's regenerative energy exceeds the internal shunt's capacity.

Can this module be used with different Kinetix series?

Yes, the 2094-BM01-M is compatible with both Kinetix 6200 (Sercos) and Kinetix 6500 (EtherNet/IP) systems, provided the correct control modules and power rails are utilized.
