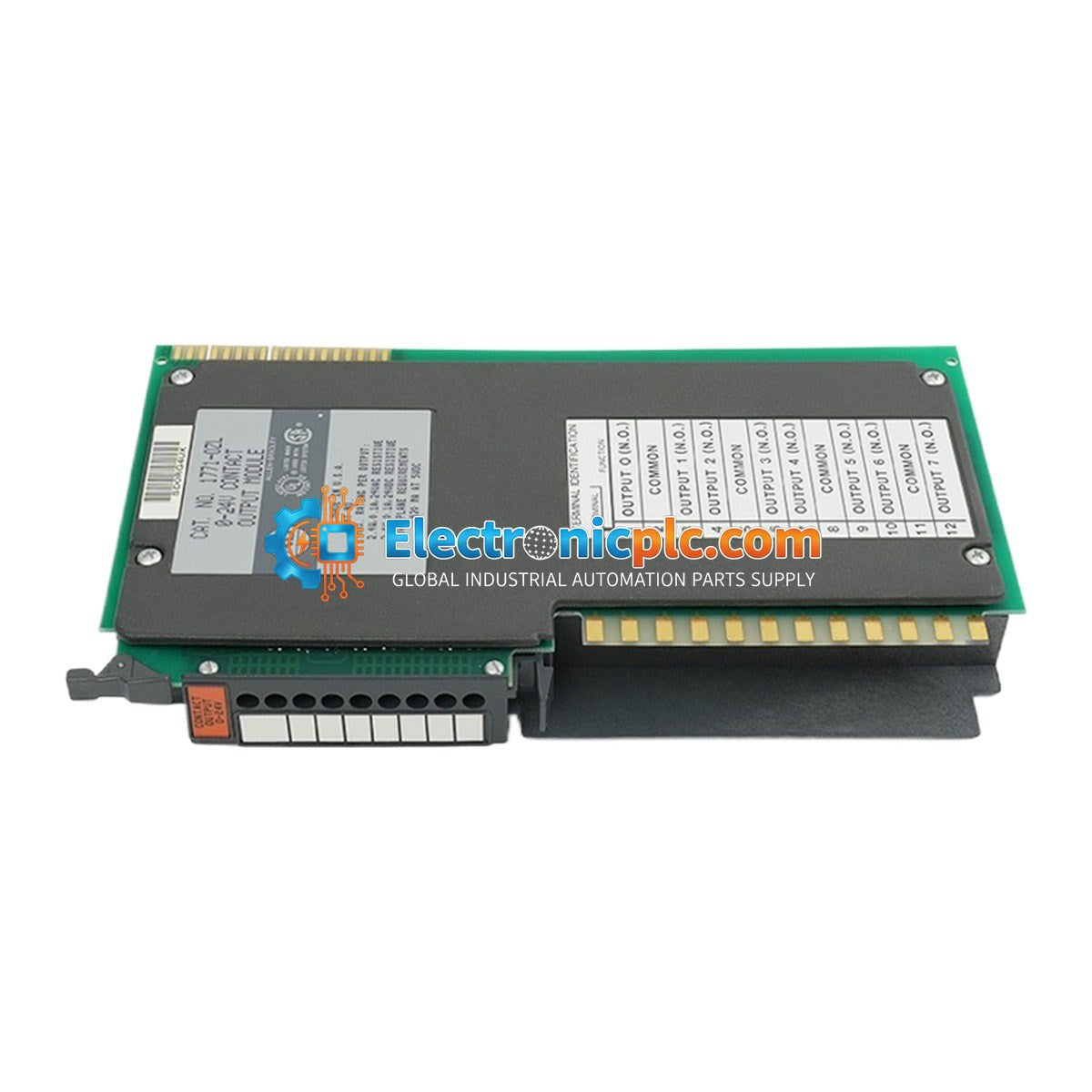

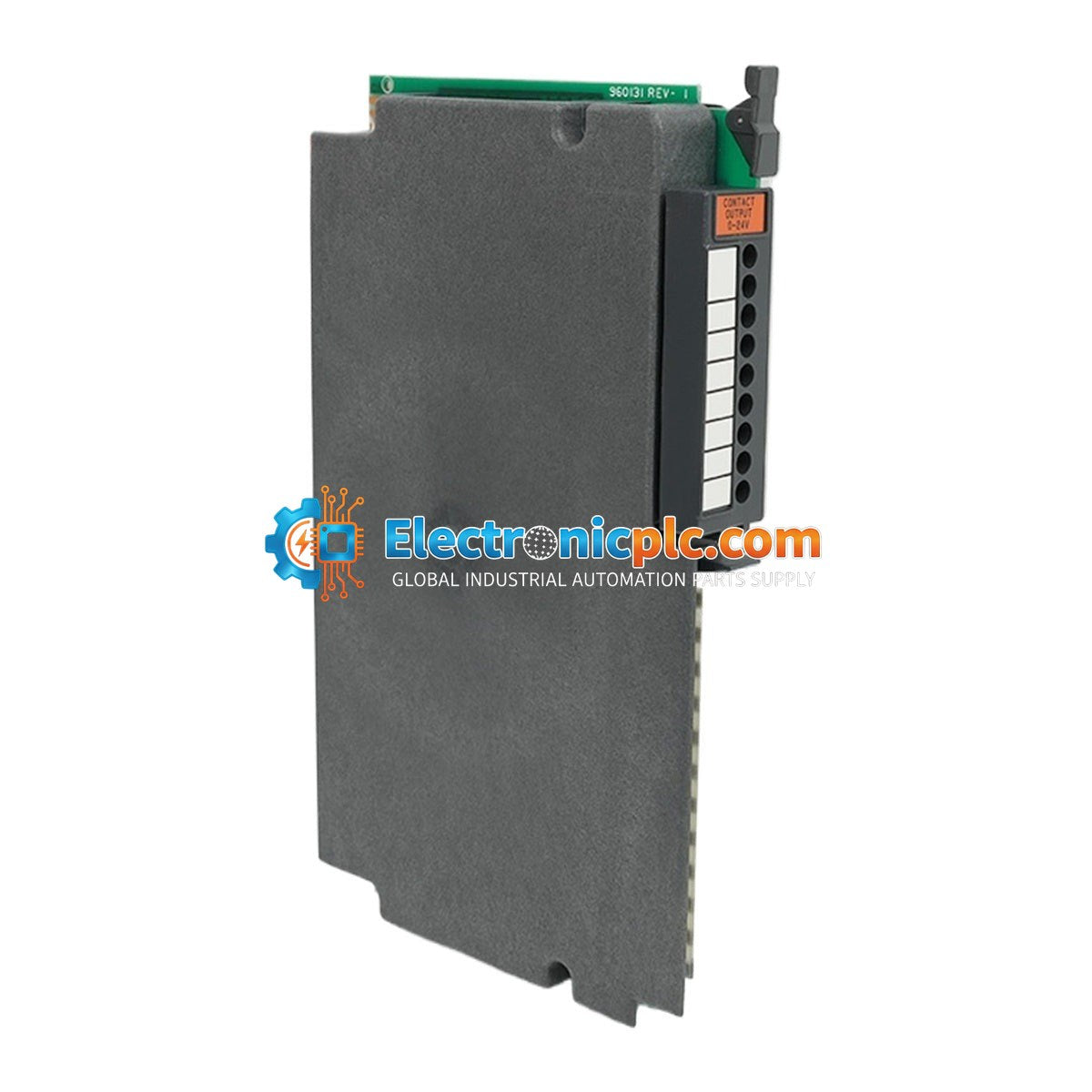

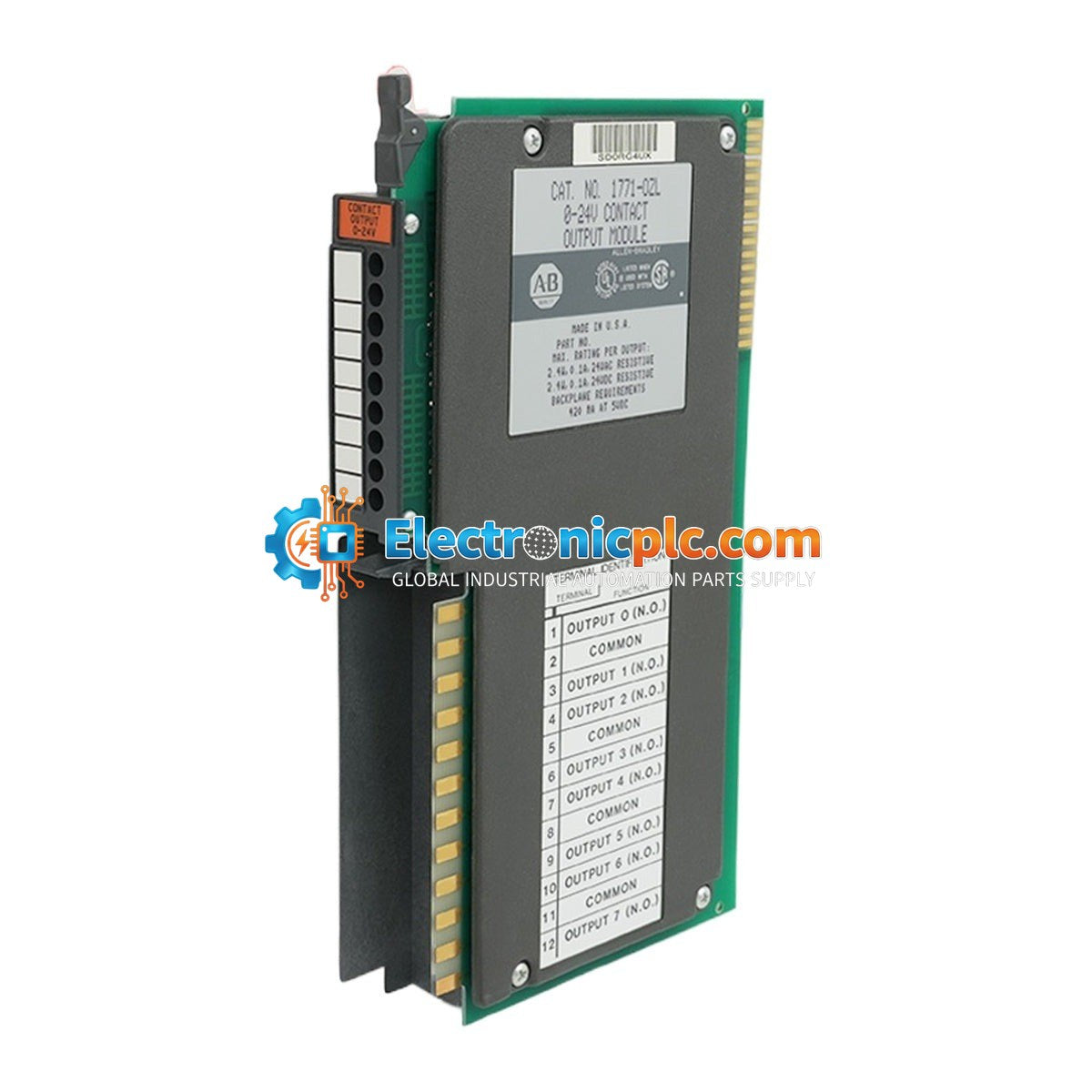

Allen-Bradley 1771-OZL PLC-5 Digital Output Module

Allen-Bradley 1771-OZL PLC-5 Digital Output Module

Description

The Allen-Bradley 1771-OZL is a high-performance digital output module designed for the PLC-5 programmable controller system. This module features 8 reed relay contact outputs, providing reliable switching for low-voltage control...

21 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: 1771-OZL
Proveedora: Allen-Bradley
tipo: Digital Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Allen-Bradley 1771-OZL is a high-performance digital output module designed for the PLC-5 programmable controller system. This module features 8 reed relay contact outputs, providing reliable switching for low-voltage control applications. It is engineered for integration into 1771 I/O chassis, offering a robust solution for industrial automation tasks requiring isolated contact switching.

Features

  • 8 Form A (Normally Open) reed relay outputs.
  • Configured in 4 groups of 2 outputs each.
  • Supports a voltage range of 0–24 V AC RMS or 0–24 V DC.
  • Fast switching performance with 1 ms maximum operate/release and bounce times.
  • High isolation voltage: 1000 V between open contacts and 1500 V between coil and contact.
  • Compact design for standard 1771 I/O chassis mounting.

Technical Specifications

Model 1771-OZL
Outputs per Module 8 (4 groups of 2)
Contact Configuration 8 Form A (N.O.)
Voltage Rating 0–24 V AC RMS / 0–24 V DC
Current Rating 100 mA per output
Switching Frequency 10 Hz maximum
Backplane Current 420 mA maximum
Operate/Release Time 1 ms maximum
Bounce Time 1 ms maximum

Installation Guidelines

  • Ensure the PLC-5 chassis power is disconnected before installing or removing the 1771-OZL module to prevent electrical damage.
  • Verify the module is fully seated in the 1771 I/O chassis slot and secured with the locking tabs.
  • Use appropriate shielded cabling for field wiring to minimize electromagnetic interference (EMI).
  • Ensure field wiring is routed away from high-voltage AC lines and high-current power cables.
  • Observe the 100 mA per output current limit to prevent relay contact degradation.
  • Maintain adequate ventilation within the enclosure to ensure the module operates within its specified temperature range.

FAQ

What type of relay does the 1771-OZL use?

The 1771-OZL utilizes reed relays, which are ideal for low-current, high-speed switching applications where mechanical durability and fast response times are required.

Can this module be used for AC and DC loads?

Yes, the 1771-OZL is rated for both 0–24 V AC RMS and 0–24 V DC, making it versatile for various low-voltage signal control requirements.
