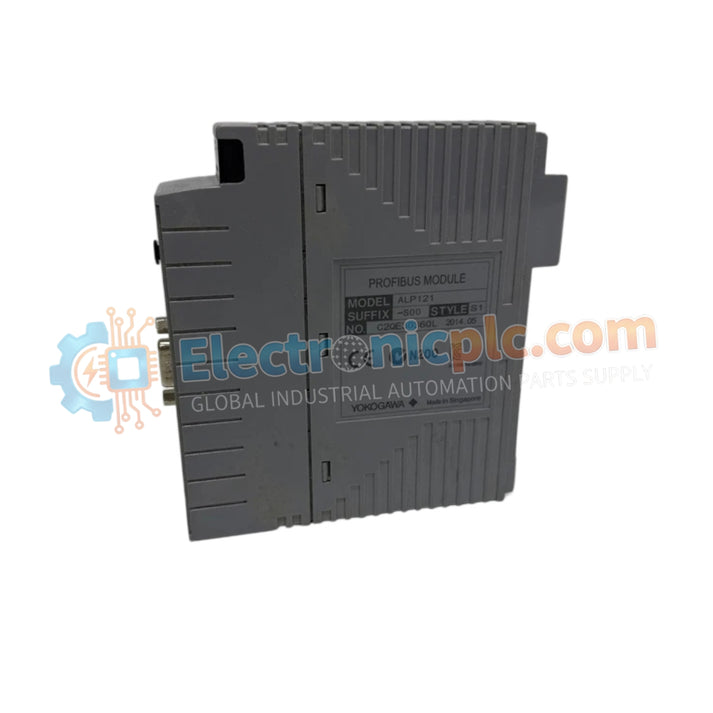

Configurado para la integración de bus de campo de alta velocidad en plataformas de control distribuido, el Yokogawa ALP121-S01 (Módulo de Comunicación ALP121) proporciona una ejecución física y eléctrica directa del intercambio de datos de la red PROFIBUS-DP.

Especificaciones de Hardware

Conectividad de Control de Procesos

El módulo ALP121-S01 permite una interfaz perfecta entre los controladores DCS y los dispositivos de campo compatibles con PROFIBUS-DP, utilizando los estándares de capa física EIA-RS-485. El módulo emplea un riguroso aislamiento de señal de campo a sistema para proteger la lógica interna de las diferencias de potencial a tierra y los transitorios de modo común. La lógica de compensación de unión fría (CJC) integrada está disponible para subconjuntos de E/S compatibles cuando se integra en marcos de control de procesos más grandes. Para mantener la integridad de los datos en distancias de hasta 1200 metros, el módulo utiliza monitoreo de terminación activa, asegurando una baja distorsión de la señal a diferentes velocidades de baudios.

Preguntas Frecuentes

P: ¿Puede el módulo ALP121-S01 ser intercambiado en caliente mientras la red PROFIBUS-DP está activa?

R: El intercambio en caliente no es compatible con este módulo. La alimentación de la unidad base principal debe deshabilitarse para evitar colisiones en la comunicación del bus y posibles daños al circuito transceptor RS-485.

P: ¿Cómo se correlaciona la distancia máxima de transmisión con la velocidad de baudios?

R: La distancia de transmisión es inversamente proporcional a la velocidad de transferencia de datos. Aunque el módulo admite hasta 12 Mbps, el alcance máximo de 1200 metros solo se logra a la velocidad de baudios más baja de 9600 bps. La comunicación de alta velocidad requiere tramos de cable significativamente más cortos para minimizar la atenuación de la señal.

Guías de Instalación en Campo

1. Monte el módulo en un chasis de control Yokogawa compatible, asegurándose de que el conector del backplane esté completamente asentado.
2. Utilice cableado de par trenzado blindado de alta calidad para el enlace PROFIBUS-DP; asegúrese de que el blindaje esté conectado a una toma de tierra de baja impedancia para evitar la inyección de ruido.
3. Configure la conexión D-sub de 9 pines según el estándar RS-485 (Pin 3: línea B, Pin 8: línea A); asegúrese de que la carcasa del conector del cable proporcione un blindaje electromagnético adecuado.
4. Verifique que el bus esté terminado en ambos extremos físicos con resistencias de 220 ohmios para evitar reflejos de señal que causen errores de comunicación.
5. Confirme que la fuente de alimentación proporcione una corriente constante de 24 V CC; el módulo consume hasta 0.7 A, por lo que asegúrese de que el segmento de distribución de energía tenga el tamaño adecuado para la carga.
