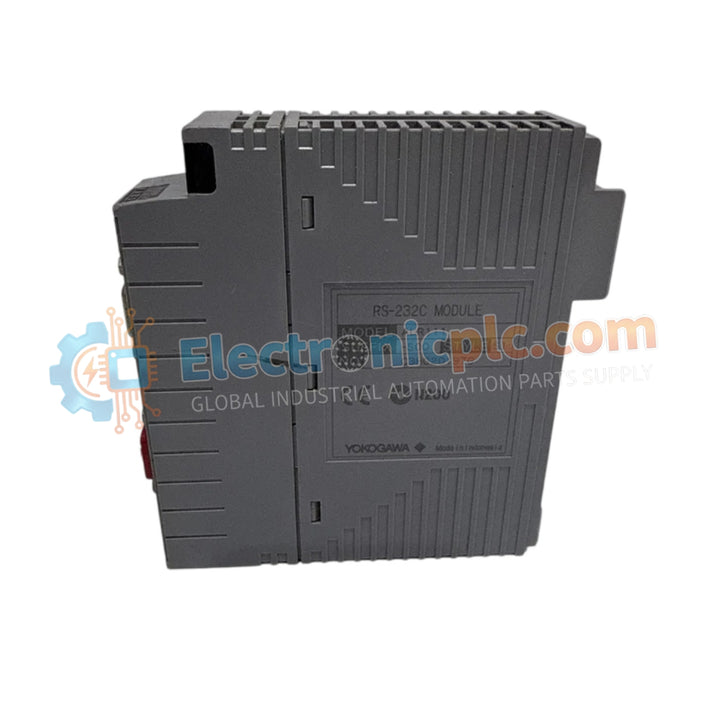

El YOKOGAWA ALR111 es un módulo de comunicación serie de alto rendimiento diseñado para el intercambio de datos punto a punto dentro de los sistemas de control CENTUM VP. Actúa como una interfaz dedicada para integrar dispositivos serie de terceros, como analizadores, controladores lógicos programables (PLC) e interfaces de operador, directamente en la red DCS.

Especificaciones clave de hardware y conectividad

Características de comunicación y transmisión

El ALR111 proporciona una comunicación serie fiable para dispositivos ubicados en un rango de 15 metros. Admite un formato de datos flexible, que incluye longitudes de caracteres seleccionables (7/8 bits), bits de parada (1/2 bits) y paridad (ninguno/par/impar), lo que permite una amplia compatibilidad con diversos protocolos de comunicación industrial. El módulo está específicamente optimizado para un sondeo de datos eficiente y una comunicación basada en eventos con un tiempo de retardo estrictamente definido de 1 ms después de la transmisión de datos para mantener la integridad de la temporización del bucle.

Integración e instalación

El ALR111 está diseñado para una instalación modular, compatible con una variedad de unidades de campo de Yokogawa, incluidas las series ANB10, ANB11, ANR10, AFF50 y AFV (AFV10/30/40). Para mantener la integridad de la señal y cumplir con los estándares de compatibilidad electromagnética, Yokogawa recomienda conjuntos de cables específicos:

• Cableado estándar: Compatible con las series de cables AKB131, AKB132, AKB133 y AKB134.
• Requisitos de blindaje: Para entornos con alto ruido eléctrico, se deben utilizar cables blindados de 3 pares (AKB161 o AKB162) para proteger la fidelidad de la señal.

Preguntas frecuentes

P: ¿En qué se diferencia el ALR111 del ALR121?

R: Aunque ambos son módulos de comunicación serie, el ALR111 está estrictamente limitado a la comunicación punto a punto RS-232C. El ALR121 proporciona soporte adicional para interfaces RS-422/RS-485, lo que permite la comunicación tanto punto a punto como multipunto en distancias mucho mayores (hasta 1200 metros).

P: ¿Es el ALR111 capaz de comunicación dúplex completo?

R: No. El módulo ALR111 está diseñado para comunicación semidúplex, lo que significa que los datos se pueden transmitir y recibir, pero no simultáneamente en el mismo canal.

Pautas de instalación en campo

1. Asegúrese de que la alimentación de la estación de control esté desenergizada antes de montar el ALR111 en la unidad de destino (por ejemplo, AFV40 o ANB11).
2. Utilice el cable de la serie AKB adecuado para la unidad terminal específica para garantizar una coincidencia de impedancia y un asiento del conector correctos.
3. Termine el blindaje del cable en el riel de tierra del gabinete designado para evitar que el ruido de modo común afecte los paquetes de datos serie.
4. Verifique que la configuración de comunicación (velocidad en baudios, paridad, bits de parada) en el dispositivo externo coincida exactamente con la configuración asignada en el software CENTUM VP.
5. Una vez encendido, supervise el estado del módulo a través de la estación de ingeniería para confirmar el estado del enlace y borrar cualquier error de trama inicial.
