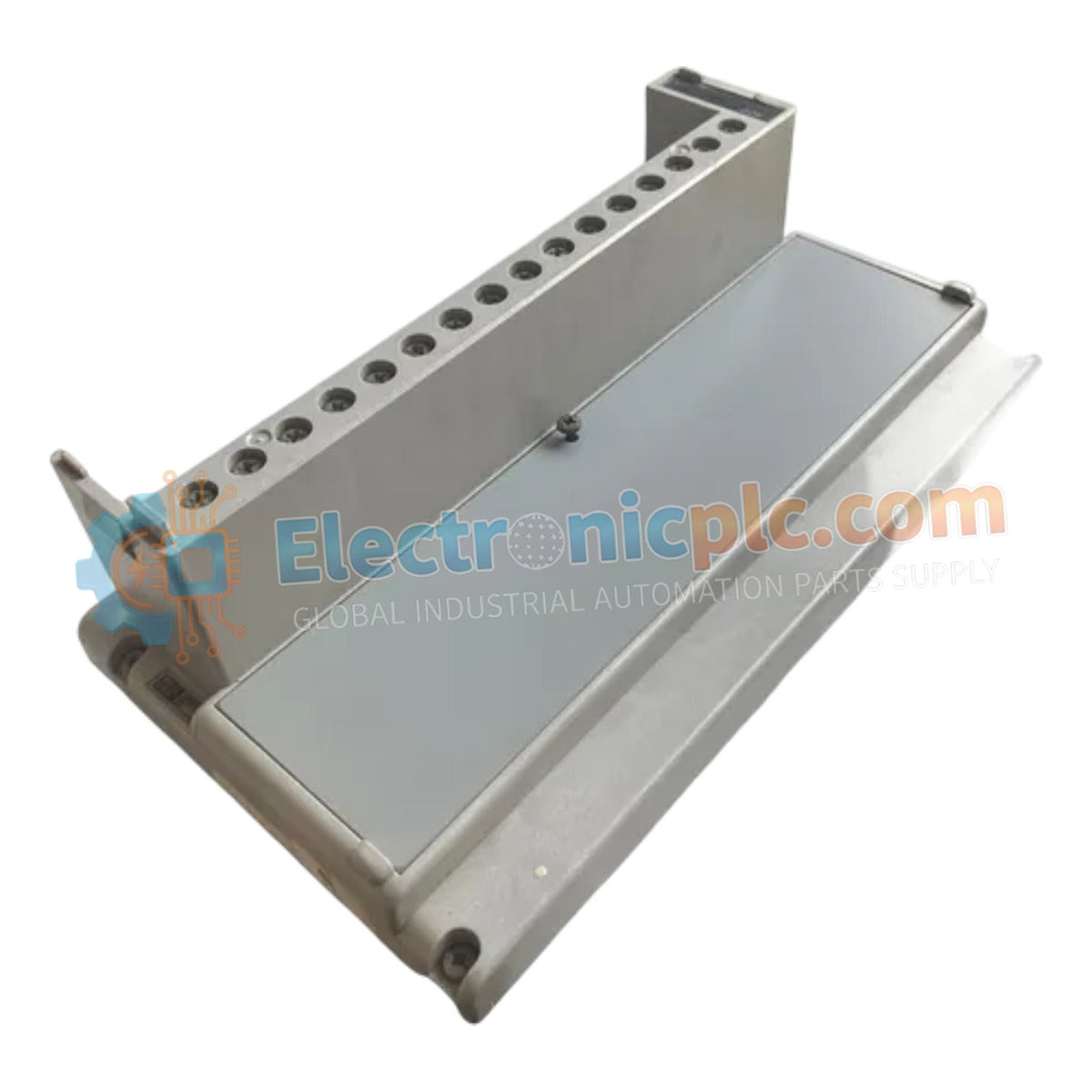

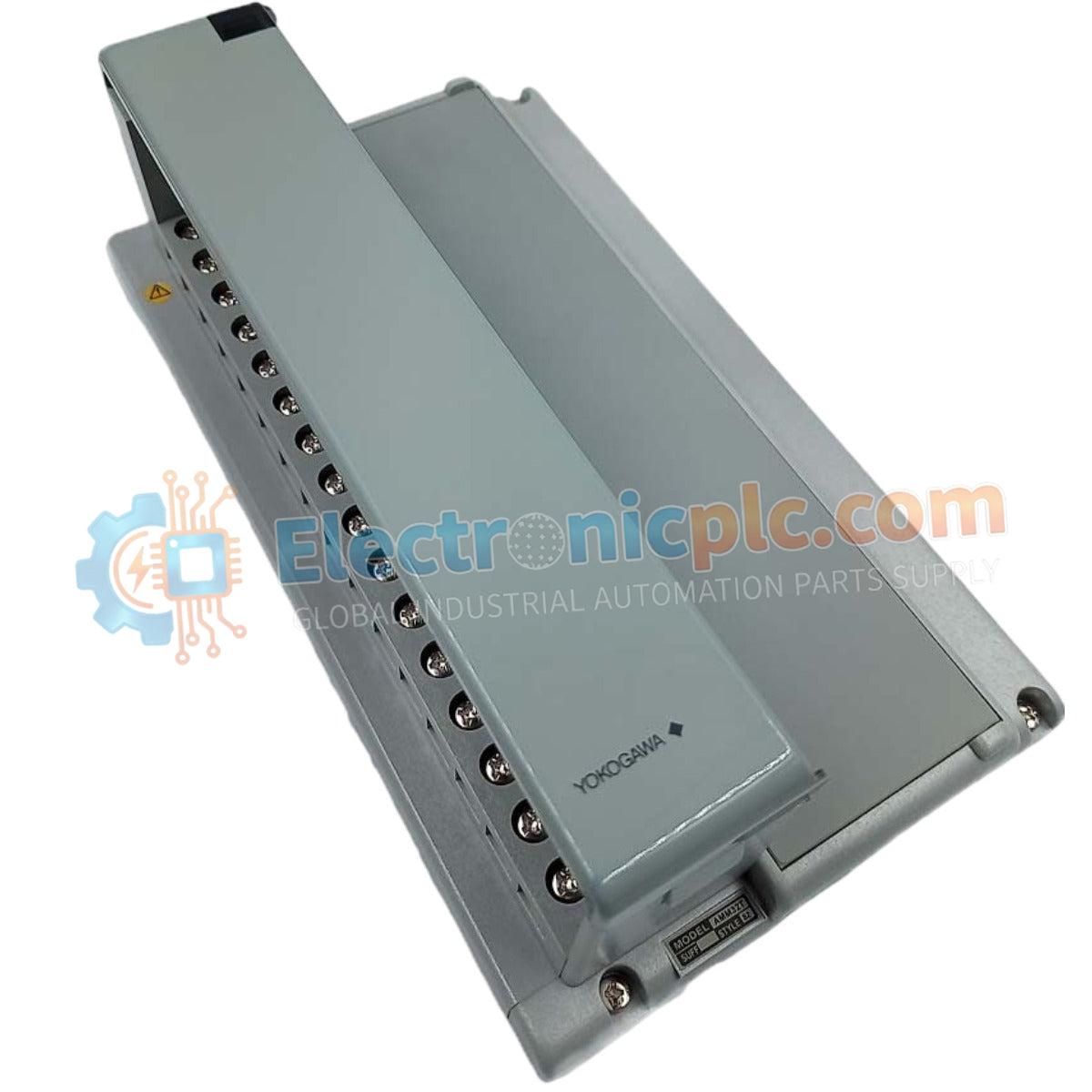

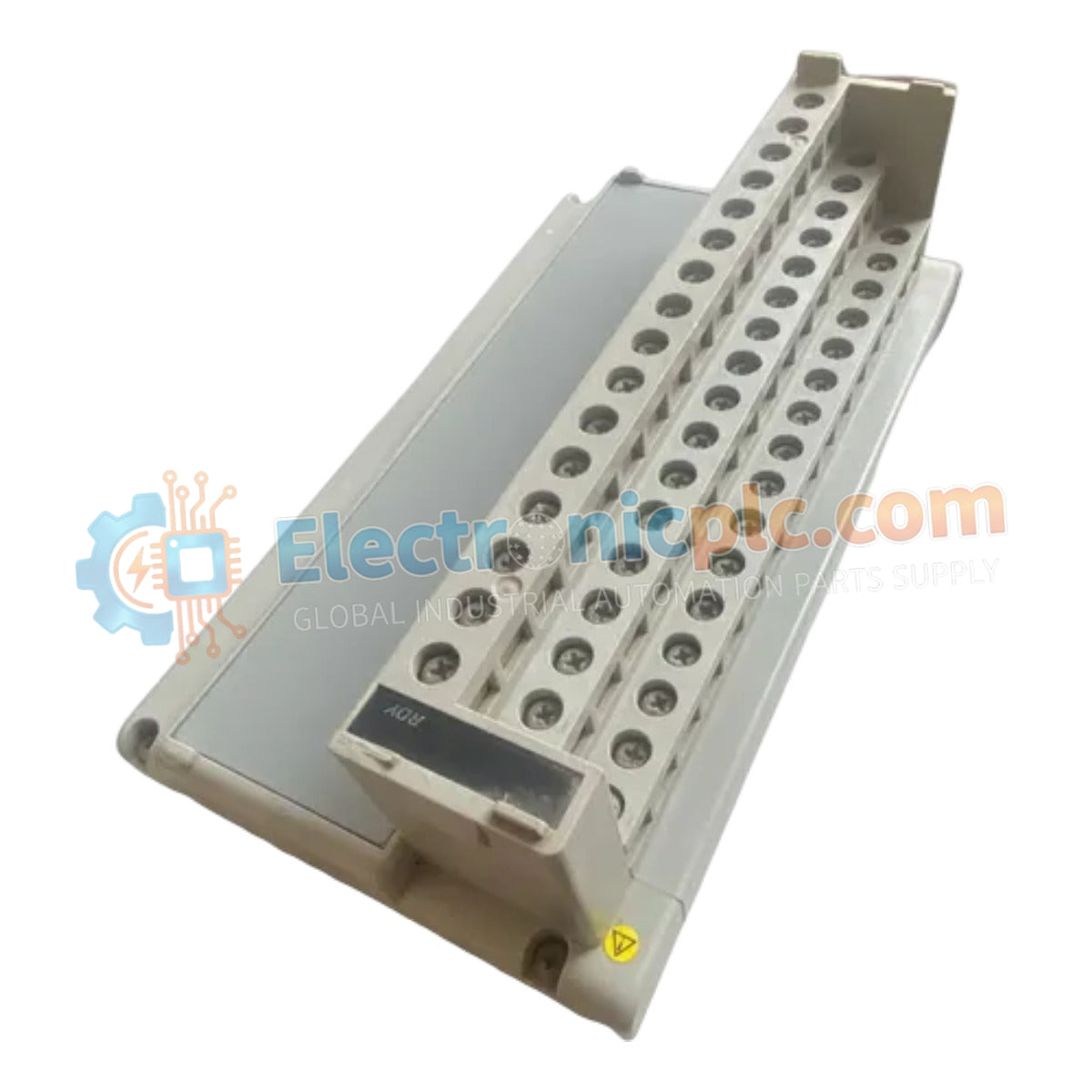

Configurado para la conmutación de señales de relé en redes de control, el Yokogawa AMN21 (Nido de relés AMN21) proporciona una ejecución física/eléctrica directa del enrutamiento de placa base modular para módulos de E/S de relé en las plataformas CENTUM CS 1000, CS 3000 y CENTUM VP.

Especificaciones de hardware

Instrumentación de procesos y lógica de relés

La arquitectura del nido de relés AMN21 proporciona una interfaz robusta para la conmutación de señales discretas de alto voltaje y alta corriente. Al integrar ranuras de relé individuales dentro de un panel posterior común, el nido facilita el aislamiento galvánico de los circuitos del lado del campo del bus de control lógico de bajo voltaje. Este diseño minimiza el riesgo de interferencia de retroalimentación y garantiza que los transitorios de conmutación inductiva se supriman, preservando la longevidad operativa tanto de la instrumentación de campo como de los módulos de interfaz del controlador.

Preguntas frecuentes

P: ¿El nido de relés AMN21 admite configuraciones de carga de voltaje mixto?

R: El nido permite la instalación de múltiples módulos de relé; sin embargo, cada canal debe cablearse de acuerdo con la clasificación de voltaje específica del módulo y las normas locales de aislamiento de seguridad para el gabinete.

P: ¿El nido AMN21 es adecuado para operaciones de conmutación de alta frecuencia?

R: Si bien está diseñado para el control de procesos industriales, la vida útil mecánica de los relés está limitada por su ciclo de trabajo. Para la conmutación de alta frecuencia, asegúrese de que la aplicación no exceda los límites del ciclo mecánico especificados para los módulos de relé instalados.

Pautas de instalación en campo

1. Instale el nido AMN21 en un gabinete debidamente ventilado para mantener el rango de temperatura de funcionamiento especificado.
2. Asegúrese de que los cables de CA de alto voltaje y CC de bajo voltaje estén estrictamente segregados dentro del gabinete para evitar el acoplamiento de ruido.
3. Verifique la tensión de las conexiones de los terminales para evitar el calentamiento por resistencia de contacto, especialmente al conmutar cerca del límite de 2 A.
4. Confirme que todos los relés estén firmemente asentados en sus respectivos zócalos para evitar vibraciones intermitentes de la señal.
5. Realice una prueba de carga en cada contacto del relé para asegurar la continuidad adecuada y la resistencia de aislamiento después de la puesta en marcha inicial.
