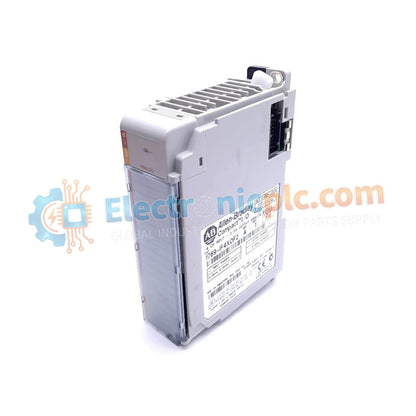

El 1769-IF4XOF2 (Número de pieza: 1769-IF4XOF2 ) es un módulo "Combo" versátil Diseñado para CompactLogix de Allen-Bradley y MicroLogix 1500 plataformas. Al integrar ambas entradas analógicas y salidas analógicas Con una ranura única, este módulo ofrece una solución...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El 1769-IF4XOF2 (Número de pieza: 1769-IF4XOF2 ) es un módulo "Combo" versátil Diseñado para CompactLogix de Allen-Bradley y MicroLogix 1500 plataformas. Al integrar ambas entradas analógicas y salidas analógicas Con una ranura única, este módulo ofrece una solución muy rentable para aplicaciones con requisitos de E/S limitados o espacio de panel restringido. Está diseñado específicamente para variables de proceso no críticas donde la resolución estándar es suficiente para un control efectivo.
Este módulo incluye: cuatro canales de entrada analógicos que se puede cablear como de un solo extremo o Entradas diferenciales , lo que permite flexibilidad en la integración de sensores y el rechazo de ruido. Complementando las entradas están dos canales de salida analógicos Capaz de accionar elementos de control final como pequeños actuadores o referencias de velocidad para variadores de frecuencia. Con su arquitectura simplificada, el 1769-IF4XOF2 es un excelente módulo analógico de nivel de entrada para tareas de automatización de propósito general .
| Especificación | Detalles |
|---|---|
| Tipo de módulo | Combinación de entrada/salida analógica |
| Canales de entrada | 4 De un solo extremo o diferencial |
| Canales de salida | 2 de un solo extremo |
| Resolución | 8 bits (baja resolución para aplicaciones no críticas) |
| Consumo de corriente de la placa base | 120 mA a 5,1 V CC; 120 mA a 24 V CC |
| Consumo de energía | 3,5 vatios máximo |
| Voltaje de aislamiento | 30 V (continuos) de campo a bus; probado a 500 V CA durante 60 segundos |
| Impedancia de entrada | Voltaje = 1 MΩ; Corriente = 250 Ω |
| Rango de carga (salida) | Voltaje > 1 kΩ; Corriente 0 a 300 Ω |
| Montaje | Montaje en riel DIN o panel |
| Dimensiones | 118 mm x 35 mm x 87 mm |
| Peso | 0,43 kilogramos |
El 1769-IF4XOF2 es ideal para Monitoreo de nivel básico , Integración manual del potenciómetro de velocidad y Indicación de estado general . Se utiliza frecuentemente en bucles de control secundarios donde no se requiere precisión extrema (como una resolución de 16 bits), como por ejemplo:
Monitoreo de la humedad en un almacén
Control de un actuador de compuerta simple
¿Cuál es el beneficio del diseño combinado?
El diseño combinado le permite manejar ambos detección y tareas de control (por ejemplo, leer un sensor de presión y controlar una válvula) utilizando solo una ranura en el Placa base del PLC , reduciendo ambos costos de hardware y huella .
¿Este módulo admite una señal de 4-20 mA?
Si bien la gama de hardware es 0-20 mA , puedes escalar fácilmente 4-20 mA señal dentro de la lógica de su PLC ( Studio 5000 o RSLogix 500 ). Tenga en cuenta que, dado que se trata de un Módulo de 8 bits , la granularidad de la señal será menor que la de los módulos especializados de alta resolución.
