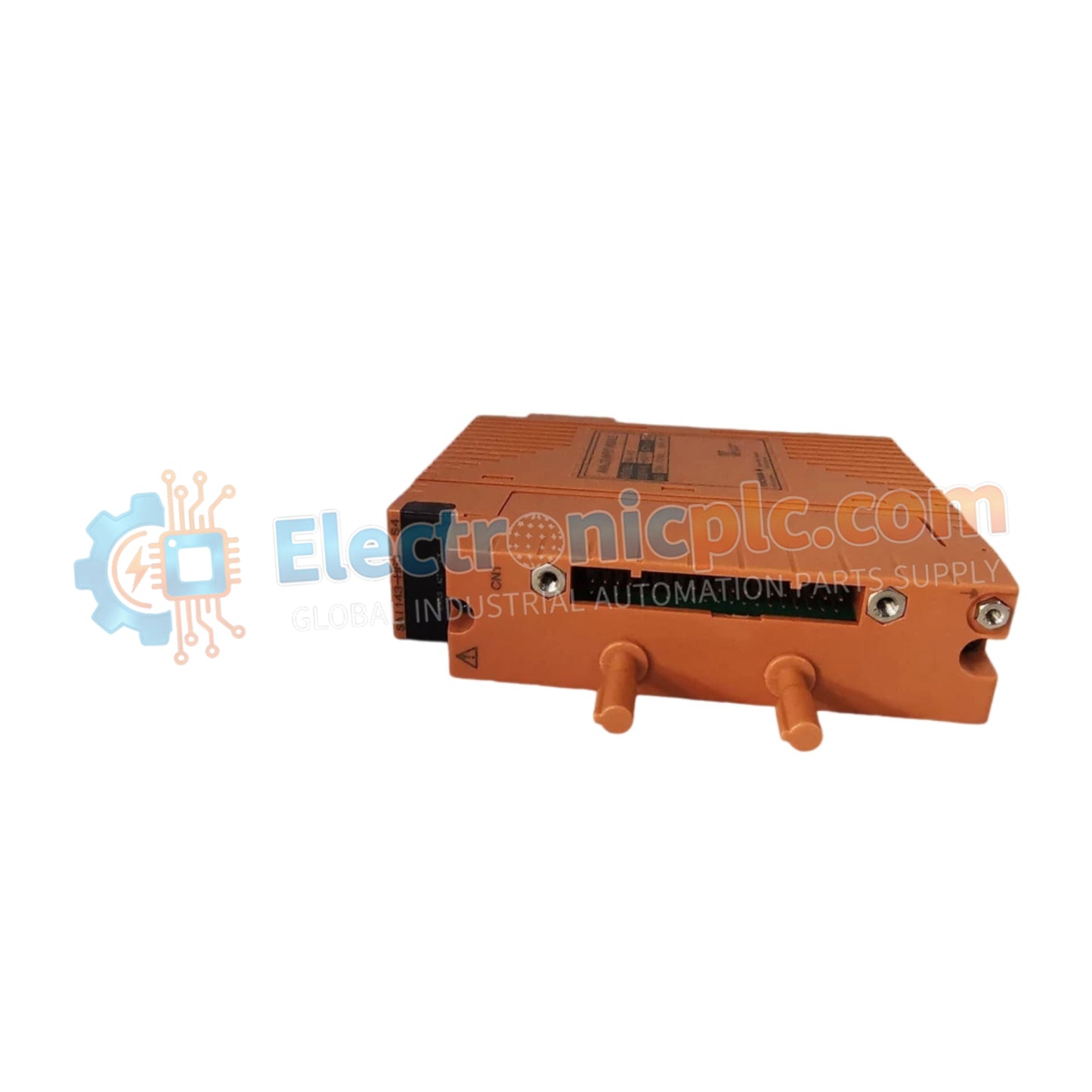

Configurado para la adquisición de señales de alta densidad dentro de las arquitecturas DCS, el Yokogawa SAI143-H63/PRP (Módulo de Entrada Analógica SAI143-H63/PRP) proporciona una ejecución física y eléctrica directa del procesamiento de señales de corriente analógicas de 16 canales.

Especificaciones de Hardware

Aislamiento entre Canales y Rendimiento del Lazo

El SAI143-H63/PRP incorpora un robusto aislamiento galvánico para desacoplar los lazos del lado del campo del bus del sistema interno, minimizando la propagación de ruido de modo común y bucles de tierra. Esta arquitectura soporta la integración del protocolo de lazo HART de 4-20 mA, permitiendo el monitoreo simultáneo de variables de proceso analógicas y la transmisión de datos de diagnóstico digital. La circuitería de entrada utiliza protección activa para mantener la integridad de la señal durante transitorios de energía, mientras que el diseño asegura el aislamiento entre canales para aislar fallas de lazo individuales de la comunicación más amplia del backplane del procesador de control.

Preguntas Frecuentes

P: ¿Los canales de entrada son configurables para diferentes tipos de lazo?

R: Sí, el módulo admite configuraciones de canal individuales para configuraciones de 2 o 4 hilos, que se modifican a través de pines de ajuste físicos en la interfaz del módulo.

P: ¿Cómo se debe manipular el módulo durante un corte de energía o mantenimiento del sistema?

R: El módulo exhibe una impedancia de entrada de al menos 500 kOhm cuando está apagado. Para el mantenimiento, asegúrese de que el backplane esté desenergizado para evitar arcos eléctricos en los pines del conector durante la extracción o inserción.

Pautas de Instalación en Campo

1. Verifique que el backplane del rack de montaje esté desenergizado antes de insertar el módulo SAI143-H63/PRP para proteger los pines del bus de datos interno.
2. Alinee los bordes de la tarjeta del módulo con las guías del rack; asegure un acoplamiento completo con el conector del backplane y apriete los tornillos de montaje frontales para lograr una conexión a tierra adecuada del chasis.
3. Configure el modo de operación de 2 o 4 hilos requerido utilizando los pines designados antes de terminar el cableado de la señal de campo.
4. Asegúrese de que todos los lazos de entrada analógica estén correctamente blindados; conecte a tierra los blindajes de la señal en un único punto común en la entrada del gabinete para evitar lazos de tierra e interferencias de ruido.
5. Confirme que la corriente de entrada no exceda el rango permisible de 25 mA para evitar activar el circuito de protección interna contra sobrecorriente.
