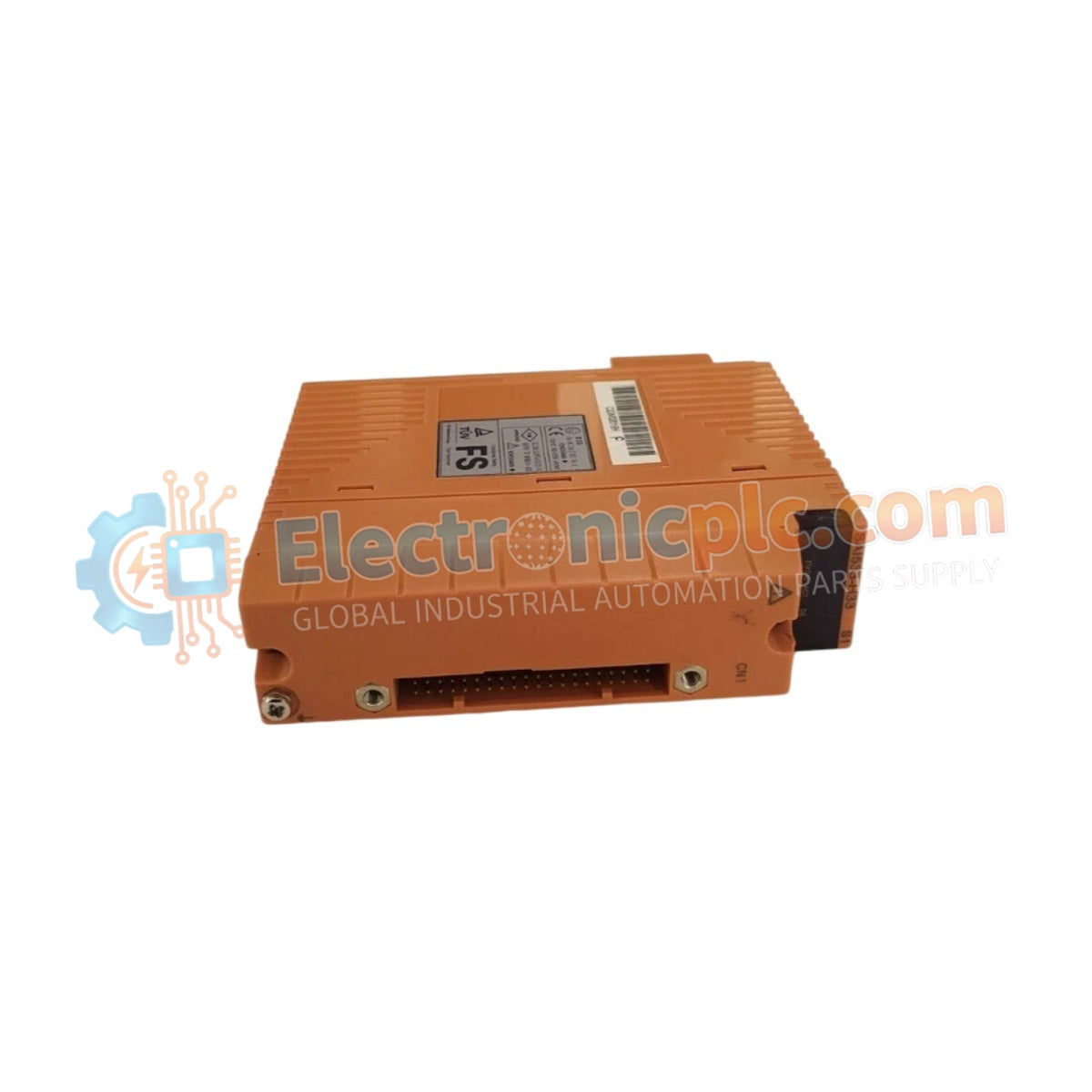

Configurado para la transmisión de señales críticas para la seguridad en sistemas instrumentados de seguridad ProSafe-RS, el Yokogawa SAI533-H33 (módulo de salida analógica SAI533) proporciona ejecución física/eléctrica directa de control de corriente analógica aislada de 8 canales.

Especificaciones de hardware

Conectividad y aislamiento del sistema instrumentado de seguridad (SIS)

El SAI533-H33 funciona como un componente de hardware dedicado para impulsar dispositivos de campo como actuadores y válvulas de control dentro de las plataformas SIS. La arquitectura admite redundancia modular triple (TMR) para facilitar la ejecución lógica de alta disponibilidad y las transiciones de estado a prueba de fallos en caso de un fallo interno. El aislamiento galvánico entre los canales y el bus del sistema evita la interferencia de bucles de tierra, asegurando la integridad del protocolo de bucle de 4-20 mA en condiciones de proceso extremas. El módulo está diseñado para su implementación en áreas peligrosas, lo que requiere prácticas de instalación estrictamente controladas para mantener sus características eléctricas con certificación de seguridad.

Preguntas frecuentes

P: ¿El SAI533-H33 admite redundancia en configuraciones de bucle de control?

R: Sí. El módulo está diseñado para operar dentro de configuraciones redundantes duales o TMR, lo que garantiza que una sola falla del módulo no comprometa el bucle de seguridad general.

P: ¿Está permitido exceder el límite de resistencia de carga de 600 ohmios durante la instalación?

R: No. Operar con una resistencia de carga fuera del rango de 230 ohmios a 600 ohmios puede provocar la saturación de voltaje en el controlador de salida, lo que resulta en un recorte de la señal y la pérdida de la precisión nominal de 4-20 mA.

Directrices de instalación en campo

1. Verifique que la clasificación de área peligrosa de la ubicación de la instalación sea compatible con la certificación de seguridad del módulo.
2. Encamine las señales de salida de corriente en conductos dedicados, separados de las líneas de CA de alto voltaje, para mantener la integridad de la señal y evitar transitorios inducidos.
3. Utilice cableado de par trenzado blindado para todos los bucles y asegúrese de que el blindaje esté conectado a tierra en el extremo del sistema para mitigar la interferencia electromagnética.
4. Confirme que las conexiones de los terminales estén seguras y que se cumplan las especificaciones de torsión para evitar puntos de contacto de alta resistencia que podrían variar con el tiempo.
5. Realice una verificación de bucle desde la estación de ingeniería hasta el actuador de campo para confirmar el mapeo correcto y la precisión de la respuesta antes de la puesta en marcha final del sistema.
