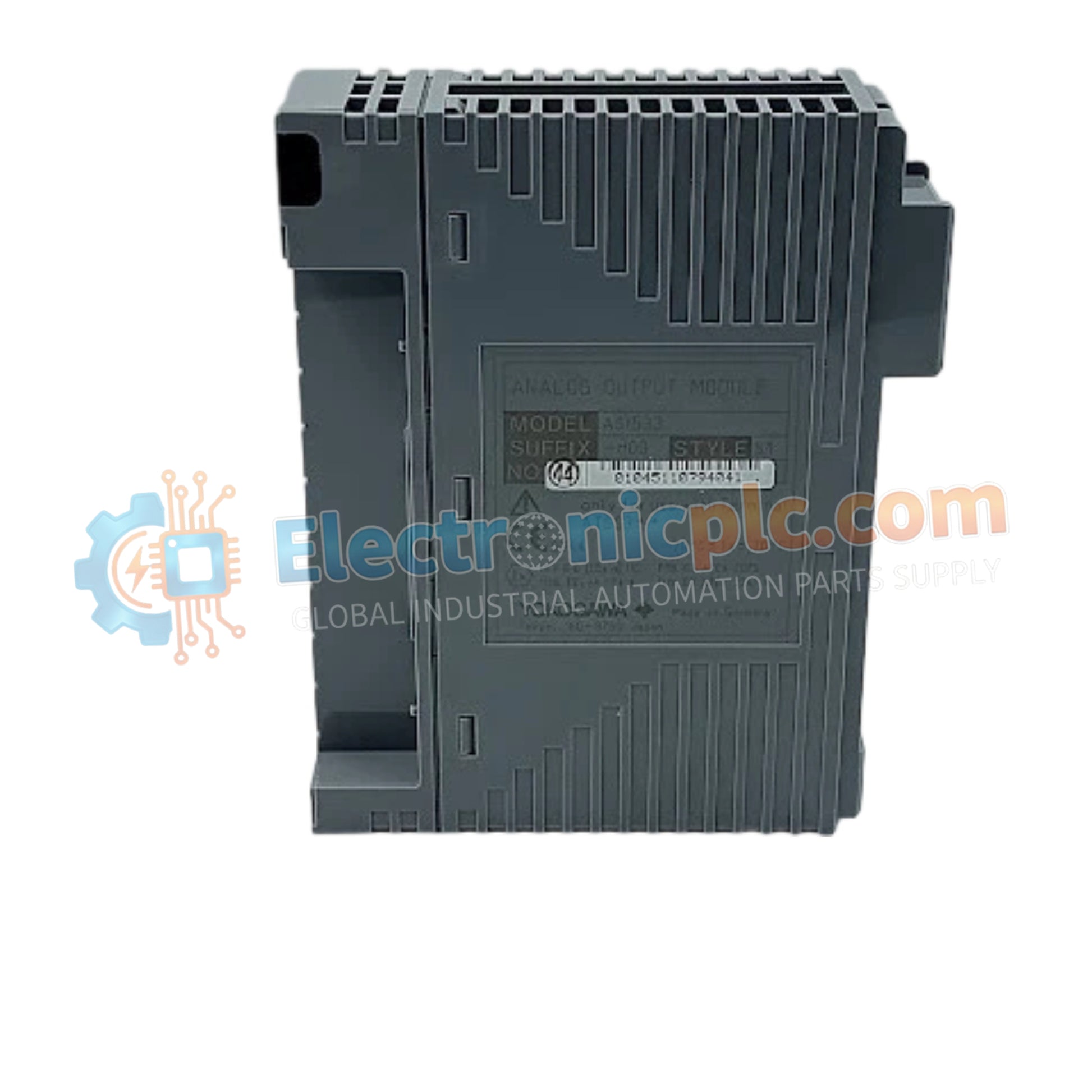

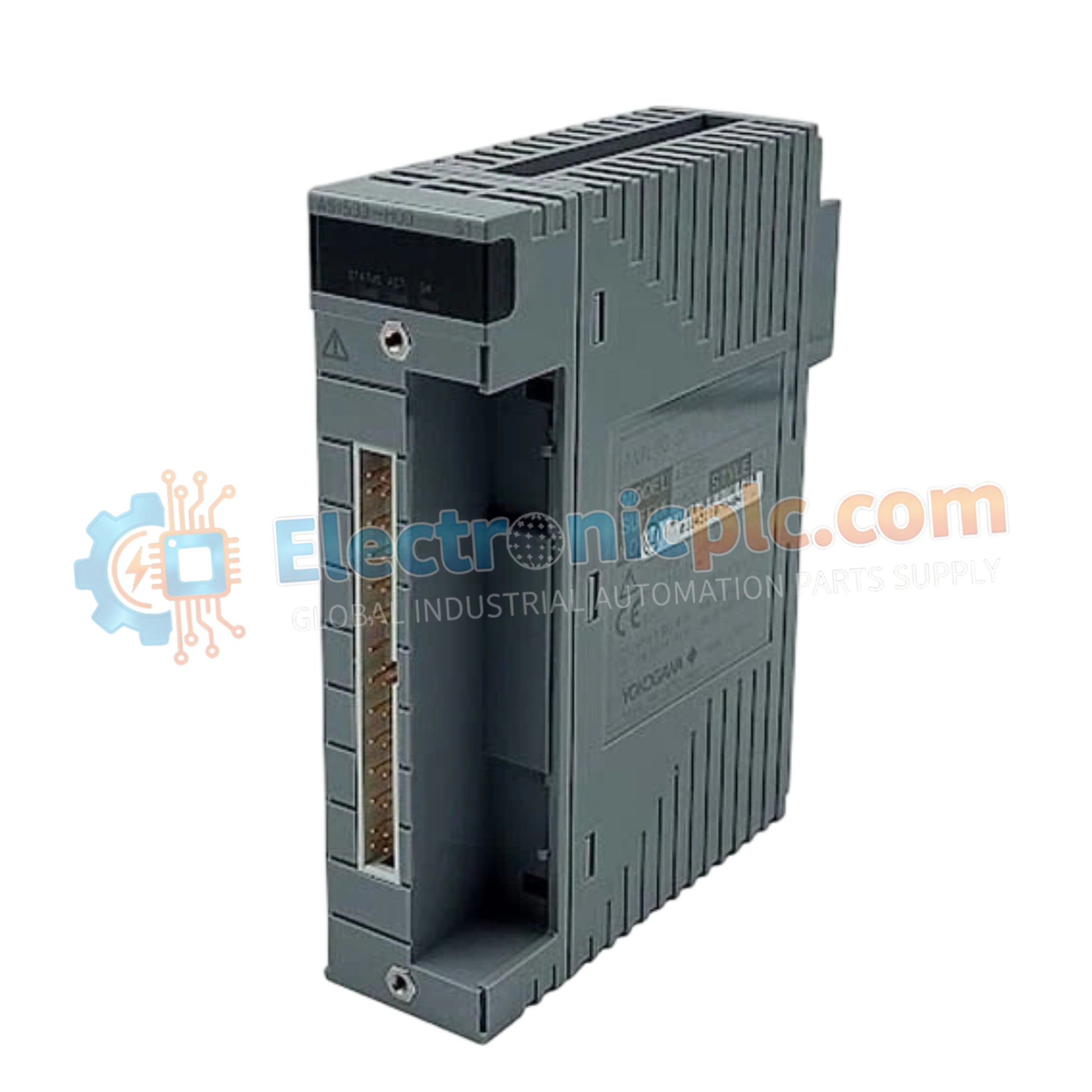

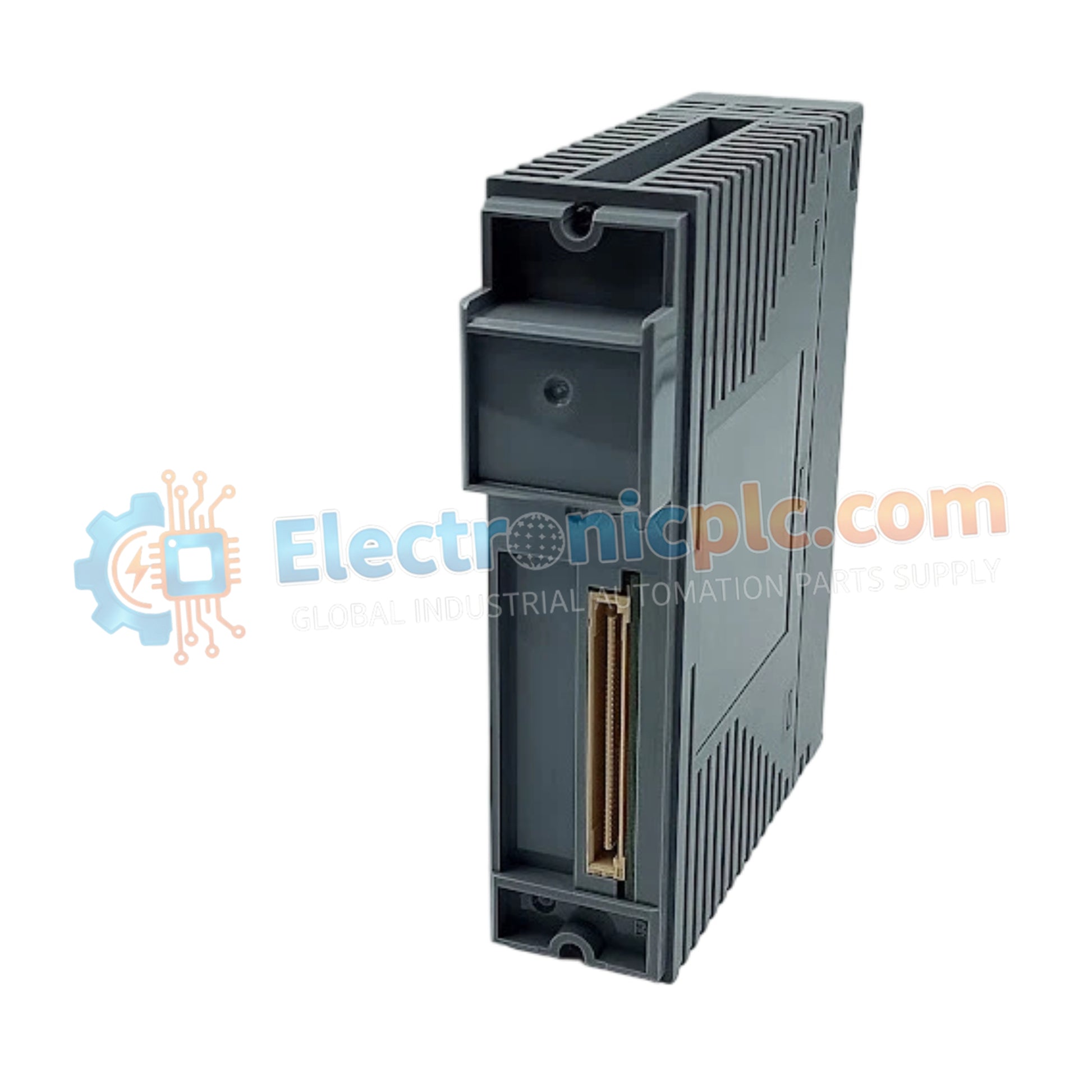

Configurado para un control de actuadores de precisión en CENTUM VP y plataformas de control de procesos relacionadas, el YOKOGAWA ASI533-S00 (Módulo de Salida Analógica ASI533) proporciona una ejecución física/eléctrica directa de señales de control de 4-20 mA CC a hardware de proceso a nivel de campo.

Especificaciones del hardware

Conectividad del lazo de proceso DCS

El módulo ASI533-S00 se integra directamente en los lazos de proceso DCS utilizando el protocolo de lazo HART de 4-20 mA, lo que permite una supervisión inteligente del estado de las válvulas y actuadores conectados. Para garantizar la integridad de la señal, cada uno de los 8 canales cuenta con un aislamiento individual con una tensión de resistencia de 1500 V CA entre el lazo de salida y la lógica del circuito interno. Este robusto diseño de aislamiento evita la propagación del ruido eléctrico y los bucles de tierra, manteniendo la precisión de la señal de control incluso en entornos de proceso de alta densidad.

Preguntas frecuentes (FAQ)

P: ¿El ASI533-S00 admite la comunicación HART pass-through?

R: Sí, el módulo admite protocolos de comunicación HART, lo que permite la transmisión de diagnósticos de dispositivos y datos de configuración junto con la señal de control principal de 4-20 mA. Asegúrese de que el software del controlador host esté configurado para reconocer el formato de trama HART.

P: ¿Cuál es el impacto de las fluctuaciones de la temperatura ambiente en la precisión del módulo?

R: El módulo está calibrado para una precisión de +/- 48 uA a 23 °C. La deriva térmica se especifica en +/- 16 uA por cada 10 °C de cambio en la temperatura ambiente. Asegúrese de que el entorno del armario se mantenga dentro de límites térmicos estables para maximizar la precisión de la salida.

Directrices de instalación en campo

• Montaje: Instale el ASI533-S00 mediante carril DIN o montaje en panel. Asegúrese de que la orientación del módulo permita un flujo de aire sin obstáculos sobre las superficies frontal y trasera para facilitar la disipación del calor de los circuitos de alimentación internos.
• Cableado: Conecte los dispositivos de campo a los terminales de tornillo. Verifique que la resistencia de carga total del lazo se mantenga dentro de 0-750 Ohm a 20 mA o 0-600 Ohm a 23 mA para evitar la saturación de la salida.
• Conexión a tierra: Conecte el chasis del módulo al bus de tierra de protección (PE) del armario. Esta trayectoria de conexión a tierra es obligatoria para mantener la integridad del aislamiento de 1500 V CA y para proporcionar una protección eficaz contra sobretensiones para las etapas de salida analógica.
• Apantallamiento: Utilice cableado de par trenzado apantallado para todos los lazos de 4-20 mA. Termine los apantallamientos de los cables en el punto de conexión a tierra designado del armario para minimizar la interferencia electromagnética (EMI) y el ruido de modo común en las señales analógicas.
