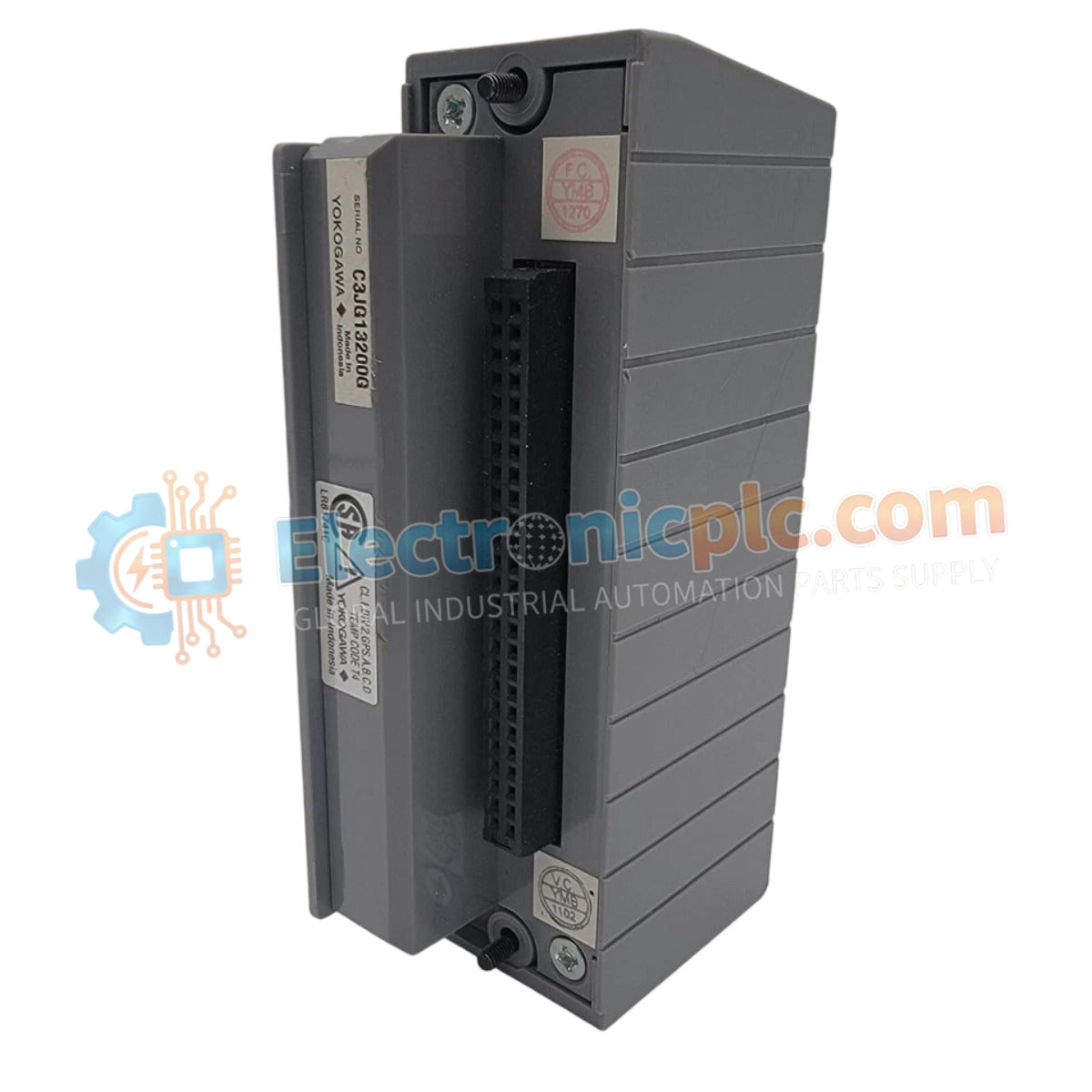

Configurado para la terminación de señales de campo de alta densidad en arquitecturas DCS, el bloque de terminales de entrada digital Yokogawa ATB5S-00 (ATB5S-00 S2) proporciona una ejecución eléctrica física directa para la interfaz de señales de 32 puntos.

Especificaciones de hardware

FOUNDATION Fieldbus y aislamiento de canales

El ATB5S-00 S2 utiliza un método de terminación de abrazadera de presión para mantener la integridad del contacto de las señales digitales enrutadas a los módulos de E/S ADV151. La unidad actúa como un puente físico, asegurando la consistencia del aislamiento de canal a canal al minimizar la diafonía entre los bucles de entrada de alta densidad. Cuando se configura con un absorbedor de sobretensiones integrado, el bloque proporciona supresión de transitorios, protegiendo los módulos de entrada posteriores de picos de voltaje originados en el cableado a nivel de campo.

Preguntas frecuentes

P: ¿Se puede utilizar el ATB5S-00 S2 con módulos de entrada distintos del ADV151?

R: El bloque de terminales está diseñado específicamente para la adaptación de impedancia y la alineación de pines del conector con el módulo ADV151; el uso con hardware no compatible puede provocar errores de señal o daños físicos en los pines del módulo.

P: ¿Cómo se integra la función del absorbedor de sobretensiones en el bloque?

R: Dependiendo de la selección de sufijo específica, el absorbedor de sobretensiones suele estar incrustado en la capa de PCB del bloque de terminales para proporcionar una ruta de baja impedancia a tierra para la energía transitoria antes de que llegue a la interfaz de E/S.

Pautas de instalación en campo

• Asegúrese de que los terminales de abrazadera de presión estén apretados al par especificado por el fabricante para evitar contactos intermitentes debido a la expansión térmica.
• Verifique que el haz de cables esté correctamente soportado por conductos de gestión de cables para reducir el estrés mecánico en el conjunto del bloque de terminales.
• Confirme que el bloque de terminales esté firmemente bloqueado en el riel de montaje para asegurar que la tira de tierra haga contacto adecuado con la referencia común del gabinete.
• Inspeccione la longitud de pelado del aislamiento de los cables de campo para asegurarse de que no haya cobre expuesto que pueda crear riesgos de cortocircuito entre terminales adyacentes.
