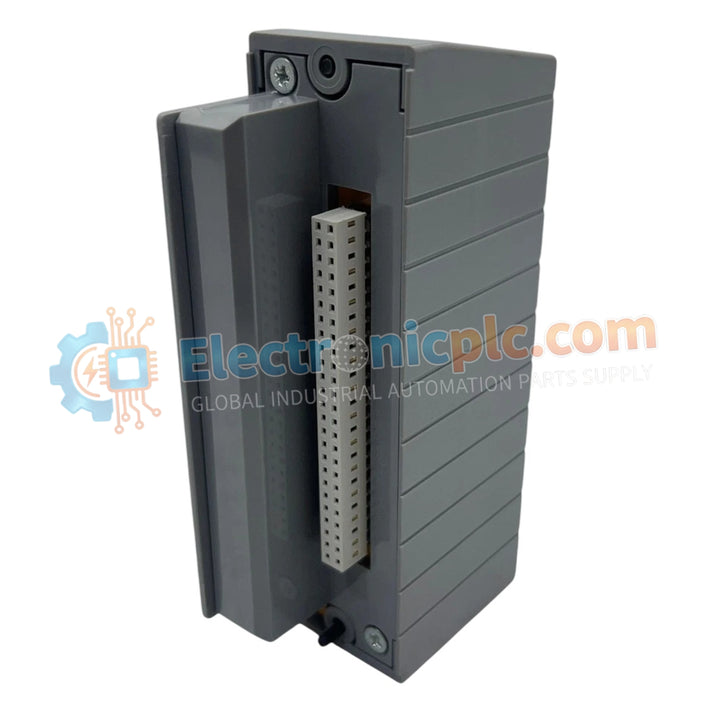

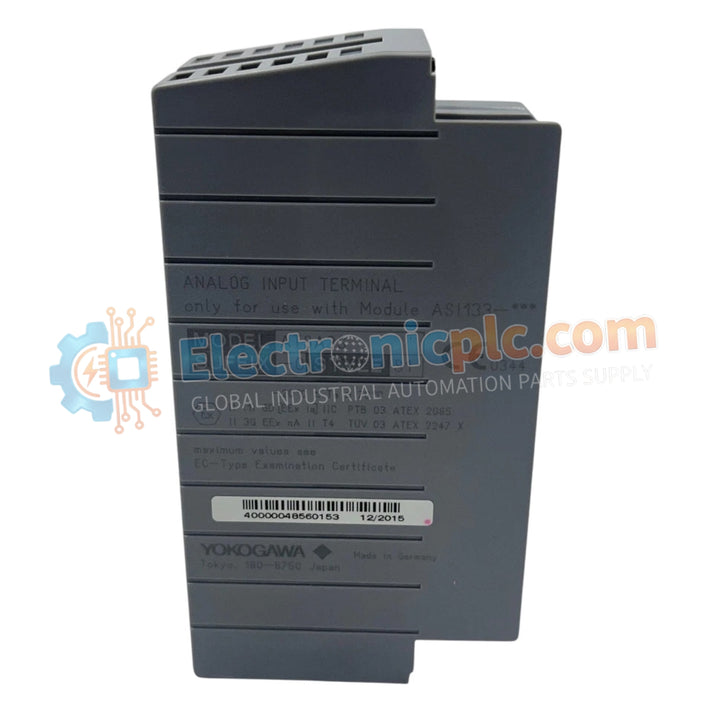

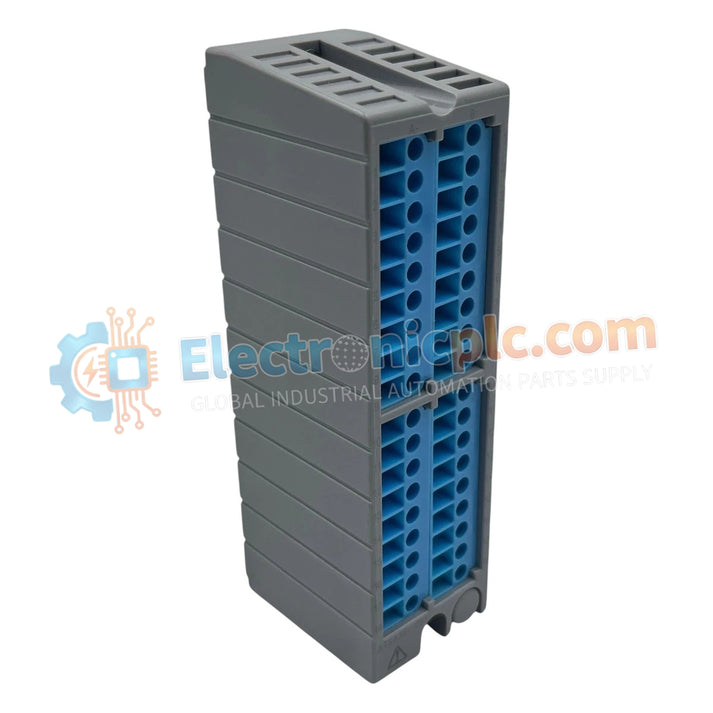

Configurado para la terminación precisa de señales en plataformas de automatización de procesos, el YOKOGAWA ATSR3S-0 (Conector de terminal ATSR3S-0) proporciona una transición de señal física directa y distribución de circuitos eléctricos. Este componente de hardware sirve como interfaz de terminal utilizada para ejecutar conexiones de entrada seguras para Detectores de Temperatura por Resistencia (RTD) y Potenciómetros (POT) a través de redes de control de automatización industrial.

Especificaciones de Hardware

Integridad de la Señal para la Medición de Temperatura

El ATSR3S-0 utiliza una arquitectura de abrazadera de presión para asegurar la retención mecánica y una baja resistencia de contacto para señales delicadas de RTD y potenciómetro. En los lazos de medición de temperatura, minimizar la resistencia de contacto es vital para prevenir la desviación de la medición. El conector está diseñado para mantener la continuidad eléctrica en entornos donde la expansión térmica o la vibración mecánica podrían provocar una pérdida intermitente de la señal.

Preguntas Frecuentes (FAQ)

P: ¿Se puede utilizar el ATSR3S-0 para aplicaciones de potencia de alta corriente?

R: No. Este conector de terminal está diseñado específicamente para entradas de señal de bajo nivel, como RTD y potenciómetros. Exceder la clasificación de corriente provocará un sobrecalentamiento y la degradación de los puntos de contacto de la abrazadera de presión.

P: ¿En qué se diferencia el mecanismo de abrazadera de presión de los terminales de tornillo estándar?

R: La abrazadera de presión proporciona una fuerza de contacto autoajustable en el conductor, lo cual es superior para mantener la integridad de la conexión bajo cargas térmicas cíclicas en comparación con los terminales de tornillo de par fijo.

Pautas de Instalación en Campo

• Preparación del Conductor: Pele el aislamiento a la longitud especificada en la documentación del conector. Evite mellar los hilos del conductor, ya que esto reduce el área de la sección transversal y aumenta la resistencia del lazo.
• Estabilidad de Montaje: Fije firmemente el bloque conector en el carril DIN o la superficie del panel designados. Asegúrese de que el bloque esté posicionado para permitir un espacio adecuado para la entrada y salida de cables sin aplicar una tensión indebida a los sensores conectados.
• Sellado Ambiental: Aunque está diseñado para uso industrial, mantenga el bloque conector libre de polvo conductor o humedad, que podría causar puentes entre los terminales de entrada e inducir errores de medición.
• Puesta a Tierra: Si el sensor RTD requiere un blindaje común o conectado a tierra, asegúrese de que el cable del blindaje esté conectado al punto de conexión a tierra del sistema designado en lugar de depender del bloque de terminales ATSR3S-0 para la conexión a tierra de protección.
